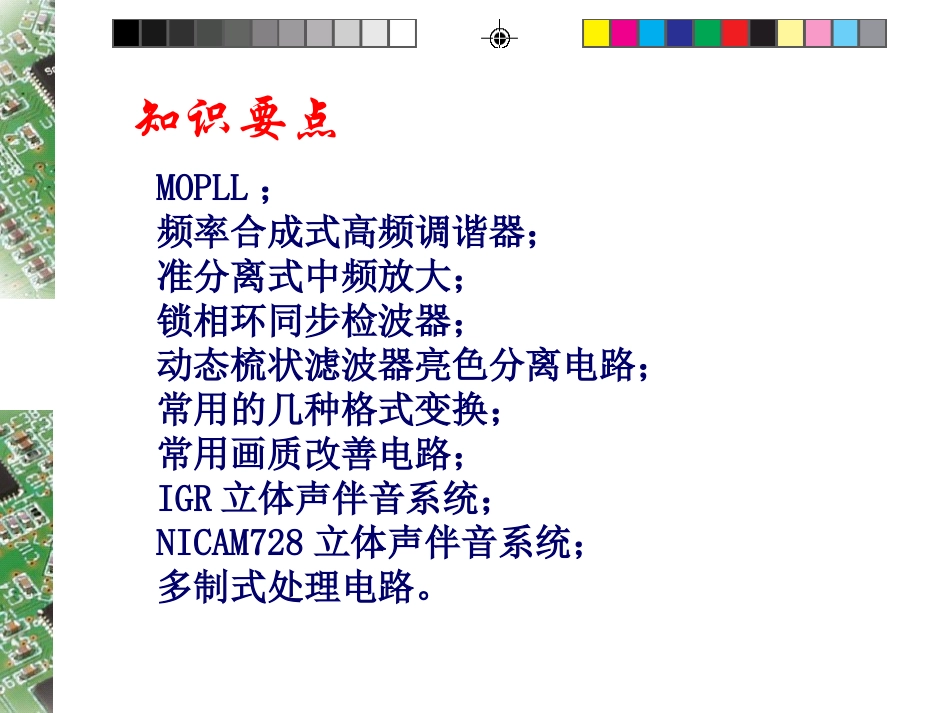

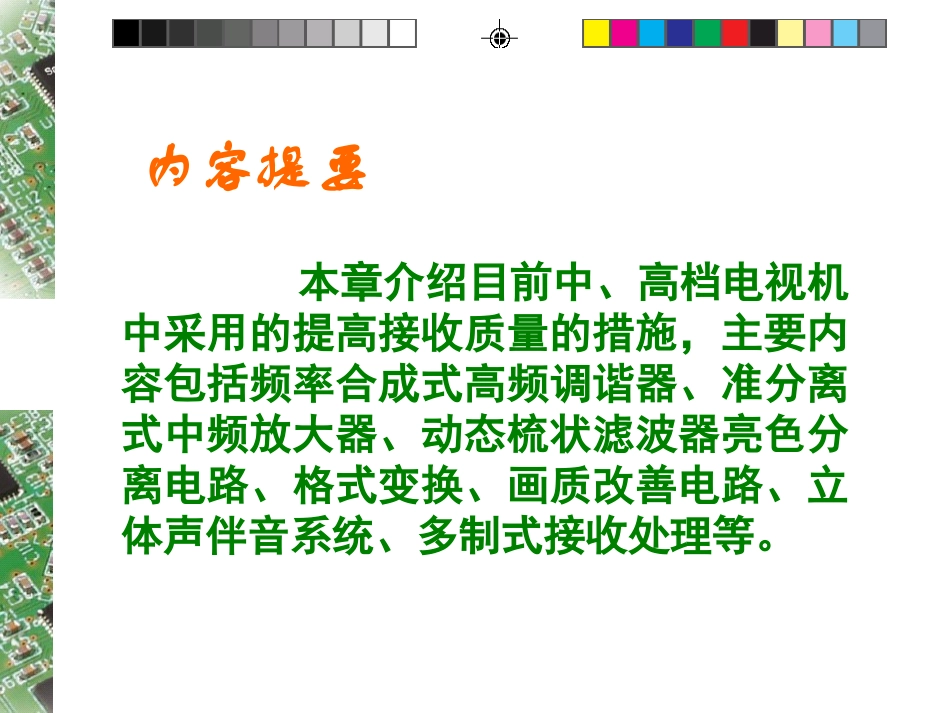

国防工业出版社赵坚勇编著电视原理与接收技术提高接收机质量的措施第5章内容提要本章介绍目前中、高档电视机中采用的提高接收质量的措施，主要内容包括频率合成式高频调谐器、准分离式中频放大器、动态梳状滤波器亮色分离电路、格式变换、画质改善电路、立体声伴音系统、多制式接收处理等。知识要点MOPLL；频率合成式高频调谐器；准分离式中频放大；锁相环同步检波器；动态梳状滤波器亮色分离电路；常用的几种格式变换；常用画质改善电路；IGR立体声伴音系统；NICAM728立体声伴音系统；多制式处理电路。教学建议本章是本教材的三个重点之一，通过本章学习能熟悉现代电视机。要求熟悉电压合成式高频调谐器、MOPLL电路、掌握频率合成式高频调谐器。熟悉准分离式中频放大和锁相环同步检波器。了解动态梳状滤波器亮色分离电路。熟悉常用的几种格式变换。掌握常用画质改善电路，黑电平延伸、直方图处理、轮廓处理、瞬态改善电路和扫描速度调制。了解IGR立体声伴音系统，熟悉NICAM728立体声伴音系统。了解多制式处理电路。建议学时数为6学时，根据需要可适当增加。目录5.1频率合成式高频调谐器5.2分离式中频放大器5.3动态梳状滤波器亮色分离电路5.4格式变换5.6立体声伴音系统5.7多制式接收处理5.5画质改善电路5.1频率合成式高频调谐器5.1.1电压合成式高频调谐器5.1.2MOPLL5.1.3频率合成高频调谐器普通中小屏幕彩电中多采用电压合成式高频调谐器，其原理如图5-1所示。调谐器引脚BL、BH、BU是VHF-L、VHF-H、UHF三个频段高放级的供电，提供电源就选择了频段。引脚AGC是自动增益控制电压输入，引脚AFT是自动频率调谐电压UAFT输入，引脚TU是调谐电压输入，引脚IF是中频信号输出，引脚MB是电源电压输入。5.1.1电压合成式高频调谐器频段译码BLBHBUDACTUCPUPWMRFMB5VIF图像中放AFT电路AFTAGC调谐器当CPU接到接收13频道的遥控命令时，CPU一方面送出频段切换控制信号去频段译码器，让它输出电源电压供给高频调谐器的BU端，该电压使调谐器内部电路工作在UHF频段；与此同时，CPU还送出一定宽度的PWM脉冲去D／A转换电路，将方波信号转换成直流电压并送到调谐器的TU端，该电压控制调谐器内部选频电路，使它们的频率与13频道一致。于是高频调谐器从天线送来的电视信号中选出13频道节目信号，并进行放大和混频处理，得到38MHz图像中频信号和31.5MHz的第一伴音中频信号，两信号从IF端输出送到图像中放电路。若高频调谐器内部本振电路频率发生漂移，38MHz图像中频信号频率也会发生变化，AFT电路对图像中频信号处理后会输出UAFT误差电压去调谐器AFT端，控制内部本振电路，使本振电路频率回到正常值。现代电压合成式高频调谐器已经取消了引脚AFT及其外围电路，由CPU或超级芯片内部锁相环鉴相器产生自动频率控制电压。RF三混频三本振预中放高通中频陷波输入回路输入回路输入回路高放高放高放调谐选频调谐选频调谐选频本振调谐本振调谐本振调谐BLBUBHTUIFAGCAFT电压合成式高频调谐器受温度、电压变化的影响，引起频率漂移，调谐器稳定度下降。要想实现高速自动调谐选台，达到可靠性高、频率稳定、切换速度快捷、实现多个调谐器同时进行调谐选台，必须采用频率合成式高频调谐器。5.1.2MOPLL频率合成式高频调谐器的关键器件是MOPLL（Mixer、OscillatorPhaseLockLoop），即混频器振荡器锁相环，常用电路有TI公司的SN761672A。图5-2是SN761672A的内部结构图。SN761672A是单片混频器、振荡器和锁相环，包含VHFL、VHFH和UHF三个波段的本地振荡器和混频器，30V输出的调谐放大器和4个NPN集电极开路型波段开关驱动器，15位可编程计数器和可编程基准分频器（512、640、1024）受I2C总线控制，调谐频率步长可以根据基准分频率选择，SN761672A是单5V电源，TSSOP32（PlasticThinShrinkSmallOutlinePackage）封装。图5-2SN761672A的内部结构图UHFRFINVHFRFINVOLOSC电荷泵I2C总线接口波段开关接口VHF-L振荡XTAL÷8SDAASCLABS1CBVHIOSCVHF-H振荡CBUHFOSCUHF振荡C1B1B2C2VHF混频UHF混频IFOUTMIXOUT中放15位计数（÷N）4M晶振÷512/640/1024鉴相器5级ADCCPVTUBS2BS3BS4ASADCSfREFfDIV同类产品SN761677在SN761672A的基...
