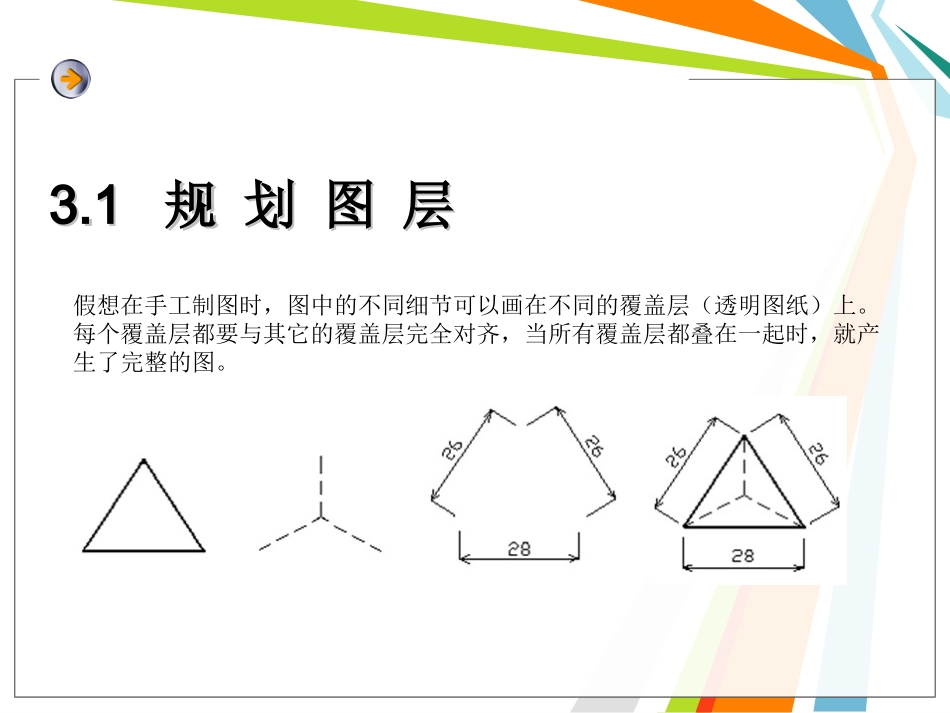

第3章规划和管理图层在AutoCAD2008中，所有图形对象都具有图层、颜色、线型和线宽4个基本属性。可以使用不同的图层、颜色、线型和线宽绘制不同的对象元素，可以方便地控制对象的显示和编辑，提高绘制复杂图形的效率和准确性。3.13.1规划图层规划图层在AutoCAD中，图形中通常包含多个图层，它们就像一张张透明的图纸重叠在一起。在机械、建筑等工程制图中，图形中主要包括基准线、轮廓线、虚线、剖面线、尺寸标注以及文字说明等元素。如果用图层来管理，不仅能使图形的各种信息清晰有序，便于观察，而且也会给图形的编辑、修改和输出带来方便。3.13.1规划图层规划图层假想在手工制图时，图中的不同细节可以画在不同的覆盖层（透明图纸）上。每个覆盖层都要与其它的覆盖层完全对齐，当所有覆盖层都叠在一起时，就产生了完整的图。3.1.13.1.1““图层特性管理器”图层特性管理器”对话框的组成对话框的组成选择“格式”|“图层”命令，打开“图层特性管理器”对话框。在“过滤器树”列表中显示了当前图形中所有使用的图层、组过滤器。在图层列表中，显示了图层的详细信息。`新特性过滤器新组过滤器图层状态管理器新建图层删除图层置为当前过滤器树3.1.2创建新图层在“图层特性管理器”对话框中单击“新建图层”按钮，可以创建一个名称为“图层1”的新图层，且该图层与当前图层的状态、颜色、线性、线宽等设置相同。如果单击“新建图层”按钮，也可以创建一个新图层，且该图层在所有的视口中都被冻结。3.1.33.1.3设置图层颜色设置图层颜色新建图层后，要改变图层的颜色，可在“图层特性管理器”对话框中单击图层的“颜色”列对应的图标，打开“选择颜色”对话框。灰度颜色标准颜色3.1.4使用与管理线型线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。在AutoCAD中既有简单线型，也有由一些特殊符号组成的复杂线型，以满足不同国家或行业标准的使用要求。设置图层线型加载线型设置线型比例3.1.5设置图层线宽要设置图层的线宽，可以在“图层特性管理器”对话框的“线宽”列中单击该图层对应的线宽“——默认”，打开“线宽”对话框，有20多种线宽可供选择。也可以选择“格式”|“线宽”命令，打开“线宽设置”对话框，通过调整线宽比例，使图形中的线宽显示得更宽或更窄。3.2管理图层建立完图层后，需要对其进行管理，包括图层的切换、重命名、删除及图层的显示控制等。设置图层特性置为当前层使用“图层过滤器特性”对话框过滤图层使用“新组过滤器”过滤图层保存与恢复图层状态转换图层改变对象所在图层使用图层工具管理图层3.2.1设置图层特性使用图层绘制图形时，新对象的各种特性将默认为随层，由当前图层的默认设置决定。也可以单独设置对象的特性，新设置的特性将覆盖原来随层的特性。在“图层特性管理器”对话框中，每个图层都包含状态、名称、打开/关闭、冻结/解冻、锁定/解锁、线型、颜色、线宽和打印样式等特性。3.2.2置为当前层在“图层特性管理器”对话框的图层列表中，选择某一图层后，单击“当前图层”按钮，即可将该层设置为当前层。3.2.3使用“图层过滤器特性”对话框过滤图层图层过滤功能简化了图层方面的操作。图形中包含大量图层时，在“图层特性管理器”对话框中单击“新特性过滤器”按钮，可以使用打开的“图层过滤器特性”对话框来命名图层过滤器。3.2.4使用“新组过滤器”过滤图层在AutoCAD2008中，还可以通过“新组过滤器”过滤图层。可在“图层特性管理器”对话框中单击“新组过滤器”按钮，并在对话框左侧过滤器树列表中添加一个“组过滤器1”(也可以根据需要命名组过滤器)。在过滤器树中单击“所有使用的图层”节点或其他过滤器，显示对应的图层信息，然后将需要分组过滤的图层拖动到创建的“组过滤器1”上即可。3.2.5保存与恢复图层状态图层设置包括图层状态和图层特性。图层状态包括图层是否打开、冻结、锁定、打印和在新视口中自动冻结。图层特性包括颜色、线型、线宽和打印样式。可以选择要保存的图层状态和图层特性。例如，可以选择只保存图形中图层的“冻结/解冻”设置，忽略所有其他设置。恢复图层状态时，除了每...
