第1章 8051单片机基本结构VIP免费

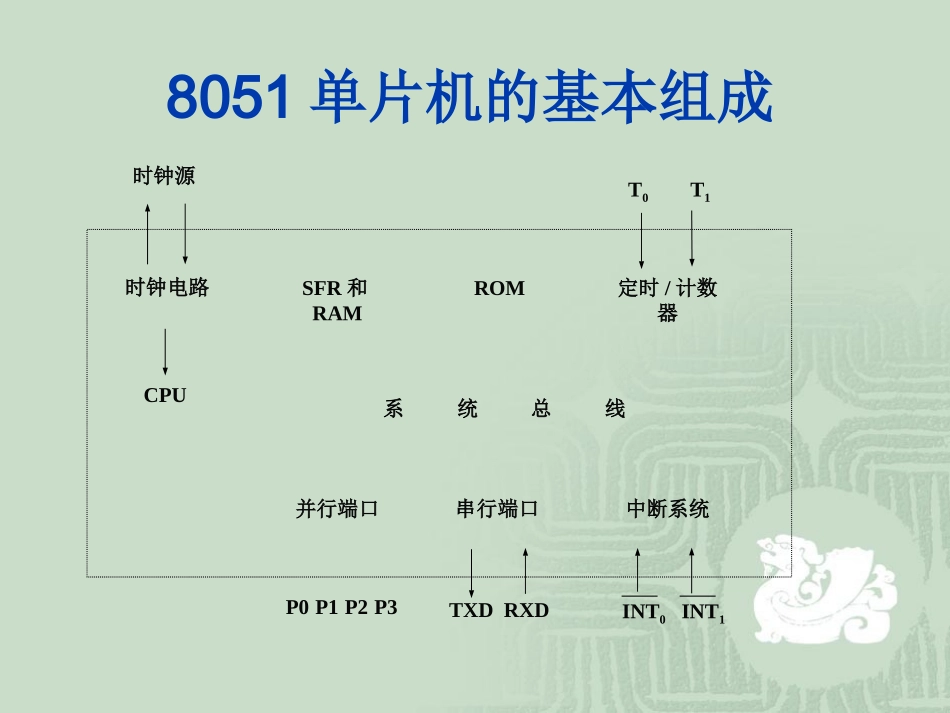

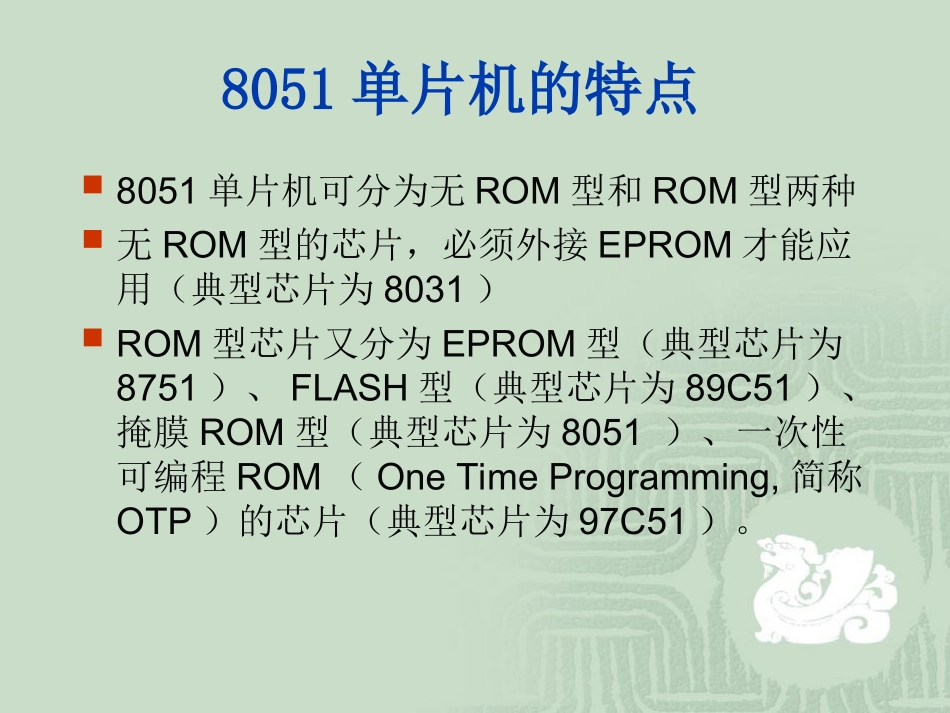

8051单片机基本结构8051单片机的特点8051单片机可分为无ROM型和ROM型两种无ROM型的芯片，必须外接EPROM才能应用（典型芯片为8031）ROM型芯片又分为EPROM型（典型芯片为8751）、FLASH型（典型芯片为89C51）、掩膜ROM型（典型芯片为8051）、一次性可编程ROM（OneTimeProgramming,简称OTP）的芯片（典型芯片为97C51）。8051单片机的基本组成时钟电路SFR和RAMROMCPU定时/计数器并行端口中断系统串行端口系统总线时钟源T0T1P0P1P2P3TXDRXDINT0INT1（1）一个8位微处理器CPU。（2）片内数据存储器RAM和特殊功能寄存器SFR。（3）片内程序存储器ROM。（4）两个定时/计数器T0、T1，可用作定时器，也可用以对外部脉冲进行计数。（5）四个8位可编程的并行I/O端口，每个端口既可作输入，也可作输出。（6）一个串行端口，用于数据的串行通信。（7）中断控制系统。（8）内部时钟电路。一个8051单片机包含下列部件8051单片机内部结构通道0驱动器通道2驱动器RAM地址锁存器RAM通道0锁存器通道2锁存器ROM/EPROMB寄存器程序地址寄存器缓冲器PC递增器程序计数器PC数据指针DPTRVCCGNDP1.0～P1.7堆栈指针SPACCTMP2PSW通道3锁存器通道1锁存器通道1驱动器通道3驱动器TMP1SCONTMODPCONTCONTL0TH1TH0TL1IESBUF(TX/RX)IP中断、串行口和定时器逻辑振荡器P3.0～P3.7RSTEAALEPSENXTAL2XTAL1ALU(+5V)指令寄存器定时和控制逻辑指令译码器CPU即中央处理器，是单片机的核心部件，它完成各种运算和控制操作，CPU由运算器和控制器两部分组成。（1）运算器运算器以算术逻辑单元ALU为核心，加上累加器ACC、暂存寄存器TMP和程序状态字寄存器PSW等所组成。ALU主要用于完成二进制数据的算术和逻辑运算，并通过对运算结果的判断影响程序状态字寄存器PSW中有关位的状态。D7D0PSW：8051单片机的CPUCYACF0RS1RS0OV—PPSW中各位的意义如下：CY：进位标志。在进行加法或减法运算时，若运算结果的最高位有进位或借位，CY=1，否则CY=0，在执行位操作指令时，CY作为位累加器。AC：辅助进位标志。在进行加法或减法运算时，若低半字节向高半字节有进位或借位，AC=1，否则AC=0，AC还作为BCD码运算调整时的判别位。F0：用户标志。RS1和RS0：工作寄存器组选择，如下表所示。RS1RS0工作寄存器组片内RAM地址00第0组00H～07H01第1组08H～0FH10第2组10H～17H11第3组18H～1FHOV：溢出标志。当两个带符号的单字节数进行运算，结果超出-128～+127的范围时，OV=1，表示有溢出，否则OV=0表示无溢出。PSW中的D1位为保留位，对于8051来说没有意义，对于8052来说为用户标志，与F0相同。P：奇偶校验标志。每条指令指行完毕后，都按照累加器A中“1”的个数来决定P值，当“1”的个数为奇数时，P=1，否则P=0。（2）控制器控制器包括程序计数器PC、指令寄存器、指令译码器、数据指针DPTR、堆栈指针SP、缓冲器以及定时与控制电路等。控制电路完成指挥控制工作，协调单片机各部分正常工作。程序计数器PC：当一条指令按PC所指向的地址从程序存储器中取出之后，PC的值会自动增量，即指向下一条指令。堆栈指针SP：用来指示堆栈的起始地址。80C51单片机的堆栈位于片内RAM“”中，而且属于上长型堆栈，复位后SP被初始化为07H，使得堆栈实际上由08H单元开始。指令译码器：当指令送入指令译码器后，由译码器对该指令进行译码，CPU根据译码器输出的电平信号使定时控制电路产生执行该指令所需要的各种控制信号。数据指针寄存器DRTR：它是一个16位寄存器，由高位字节DPH和低位字节DPL组成，用来存放16位数据存储器的地址，以便对片外64kB的数据RAM区进行读写操作。P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST/VPDRXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1VSS12345678910111213141516171819208031805187514039383736353433323130292827262521222324VCCP0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/VppALE/PROGPSENP2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.08051单片机引脚描述电源引脚Vcc和VssVcc：电源端，接＋5V。Vss：接地端。时钟电路引脚XTAL1和XTAL2XTAL1：接外部晶振和微调电容的一端，在片内它是振荡器倒相放大器的输入，若使用外部...
