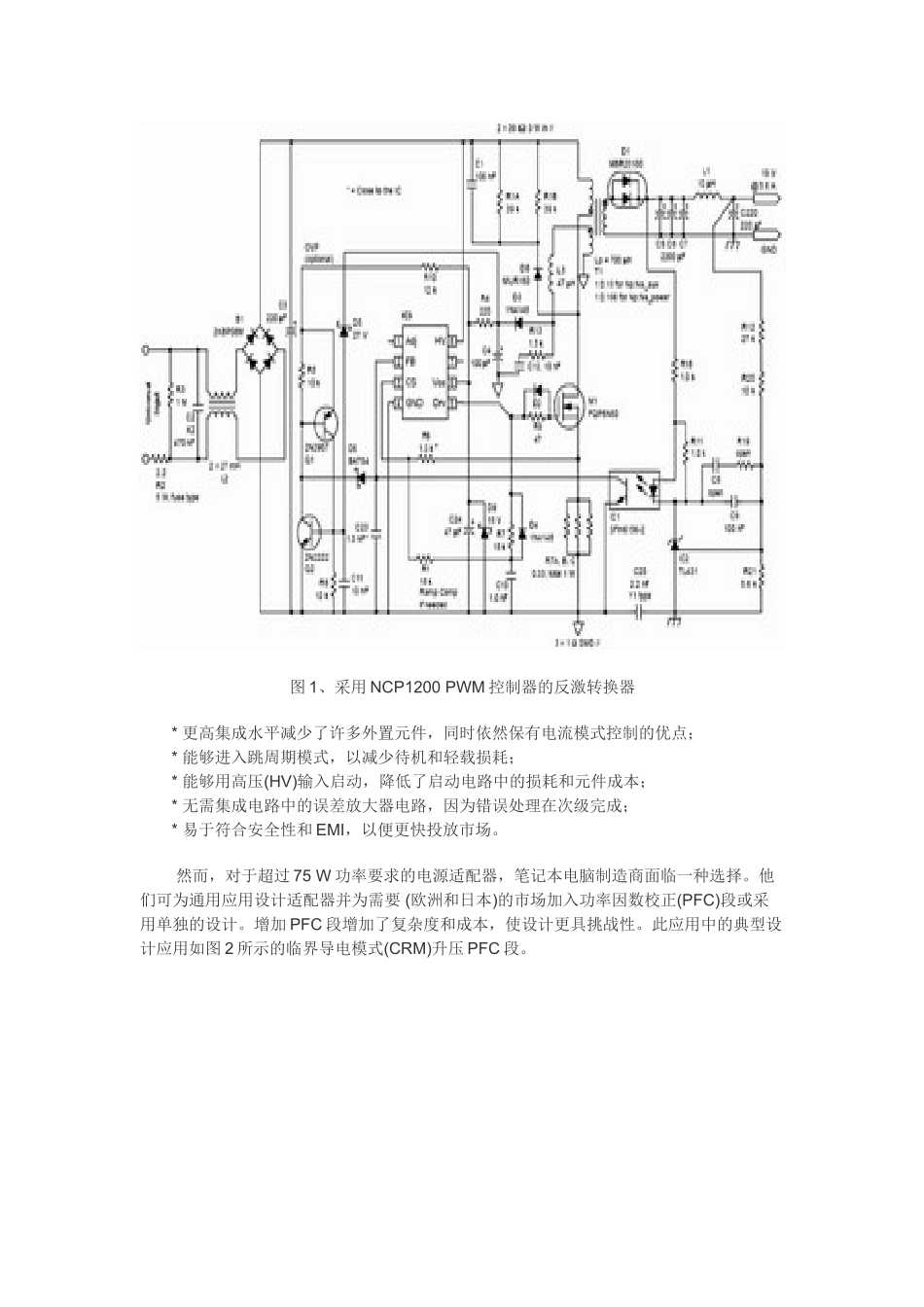

笔记本电脑电源适配器—应对效率挑战引言不久之前，笔记本电脑的功能有限，如功率仅为50-70瓦(W)。近年来，功率要求攀升到100W范围以上，但重量和尺寸的期望没有相应地改善。此外，需要满足规范中的低待机功率性能、外部电源(EPS)效率要求和IEC1000-3-2对75W以上输入功率的谐波要求使这一挑战更加难应对。本文探索能使电源制造商应对这些挑战的新近趋势，并提供不同替代以供选择。随着笔记本电脑的功能日益丰富，其功率要求也提高了。此外，因为电池容量(或密度)提高了，充电要求也提高了——因此，笔记本电脑适配器的功率要求提高了一倍。然而，对于世界各地上百万携带笔记本电脑的用户来说，更大和/或更热的并非太具吸引力的选择。能够吸引人的是拥有一个轻巧小型，但能立即充电的笔记本电脑适配器。当然，它不会产生热量，而且不会花费太多。近年来电子产品的发展并未增加我们在这方面的希望，而且未来的革命是否能够实现依然是一个悬而未决的问题。我们也想要用一个笔记本适配器就能在全球使用，而无需110/220伏工作电压选择开关——因此，笔记本电脑适配器必须为真正通用的线路电压工作设计。同时，监管方和OEM的期望也起到一定的作用。监管机构希望笔记本电脑适配器不会浪费能源或在用电线路中加入谐波。第一个因素是适配器不带任何负载插入插头后，它应该尽可能少的吸收功率(待机要求)。人们一般习惯将笔记本电脑适配器插在插座上，却并未连接电脑，该要求就可防止此情况下产生的损耗。第二个因素是近期的规定，它要求在不同负载条件下(25%、50%、75%和100%)有特定的平均电源工作效率，并由全球各规范机构执行，以便推动遵从该规范并降低间接费用。最后，欧盟和日本强制执行的降低谐波要求已开始应用于笔记本电脑电源适配器，因为它们已经超过了这些标准规范的75W输入功率门限。在某种意义上，笔记本电脑适配器的移动/通用特性使其成为受IEC1000-3-2规范的首个量产电源产品。现有的解决方案和方法现有的笔记本电脑转换器一般采用反激拓扑结构进行脉冲宽度调制(PWM)转换。这是多年来最有效的解决方案(在成本和技术上)。如图1所示，用于笔记本电脑适配器的典型反激转换器在通用输入电压范围(90-265Vac)工作，而且因为采用了安森美半导体推出的高度集成的PWM控制器解决方案，使用的元件数量较少。若适配器的功率电平低于75W，则不需额外的功率段。这些适配器的主要性能标准是功率密度(封装尺寸的要求)、安全性和低外壳温度。而控制的主要方法是用经典UC384x系列实现的电流模式控制。然而如图1所示，如今的笔记本电脑适配器采用不同的PWM控制器(如安森美半导体的NCP1200)。新一代PWM控制器优于UC384x的是：图1、采用NCP1200PWM控制器的反激转换器*更高集成水平减少了许多外置元件，同时依然保有电流模式控制的优点；*能够进入跳周期模式，以减少待机和轻载损耗；*能够用高压(HV)输入启动，降低了启动电路中的损耗和元件成本；*无需集成电路中的误差放大器电路，因为错误处理在次级完成；*易于符合安全性和EMI，以便更快投放市场。然而，对于超过75W功率要求的电源适配器，笔记本电脑制造商面临一种选择。他们可为通用应用设计适配器并为需要(欧洲和日本)的市场加入功率因数校正(PFC)段或采用单独的设计。增加PFC段增加了复杂度和成本，使设计更具挑战性。此应用中的典型设计应用如图2所示的临界导电模式(CRM)升压PFC段。图2临界导通模式PFC电路(采用MC33262)p;CRM设计采用如图2所示的MC33262控制器。这一简单的8引脚控制器可轻松实现功率因数校正。在临界导电模式中，可以实现一些电路水平优势，如无二极管恢复问题和更低开关损耗。虽然制造商采用这一方法已在现有设计中体现可接受的性能和成本，但仍需加以改进以满足日益涌现的。2段的改进近年来，很多针对性的解决方案的出现为2段方案提供了更佳的选择。表1现有架构的比较在PFC方面，尽管主要采用CRM方法，但存在明显限制。首先，它以可变开关频率模式工作，而且开关频率在零交叉和轻载情况下可升至颇高。这个可变频率给滤波和低待机能耗带来了问题。NCP1601(图3)引入了一种新的解决方案，它吸取了临界模式方法的最佳特性，同...
