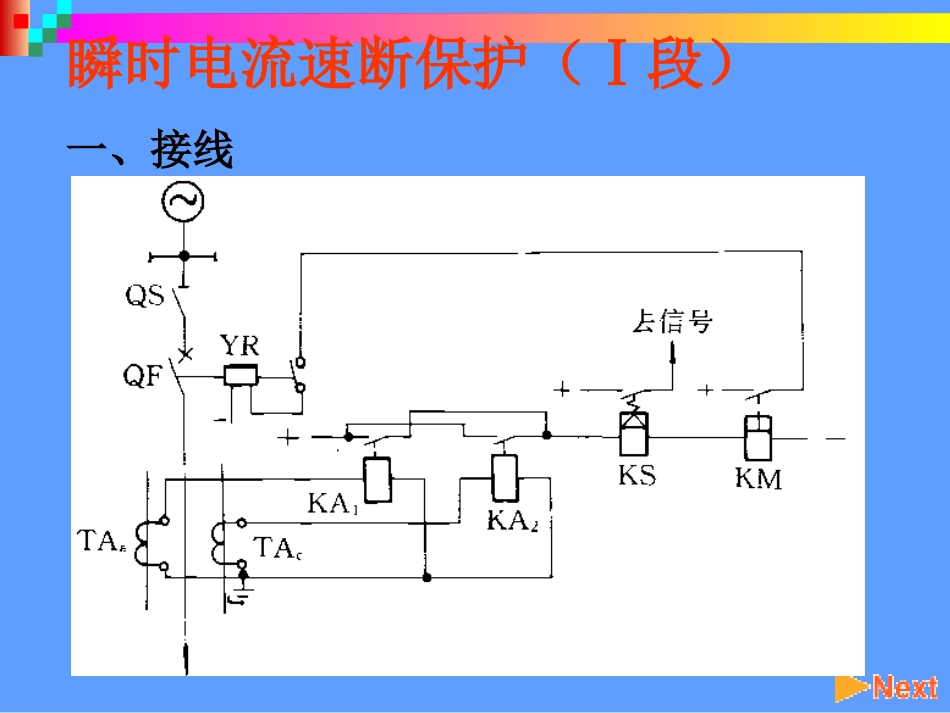

供配电系统供配电系统第三节单电源电网第三节单电源电网相间短路的电流相间短路的电流保护保护第二章电网的电流第二章电网的电流保护保护本节主要内容无时限(瞬时)电流速断保护(Ⅰ段)限时电流速断保护(Ⅱ段)定时限过电流保护(Ⅲ段)反时限过电流保护阶段式(三段式)保护的应用及评价过电流保护电流速断保护一、接线瞬时电流速断保护(Ⅰ段)二、动作电流整定保护装置动作电流:躲过下级线路首端(即本线路末端)最大三相短路电流)(max31krelopIKI继电器的动作电流为:——可靠系数,一般取1.2~1.3。保护范围:线路的前一段,末端有死区。relK1opTAWKAopIKKI保护范围三、灵敏度校验在校验灵敏度时,应按最小运行方式下发生两相短路来进行。要求:它的最小保护范围一般不小于线路全长的15%~20%。灵敏系数校验的简化方法为:KS=/≥1.5式中:——保护安装处最小两相短路电流的次暂态值。)2(minkI1opI)2(minkI四、评价优点:简单、可靠、动作迅速;缺点:1.不能保护线路全长;2.当运行方式变化大时,灵敏度不能满足要求。限时电流速断保护装置,以切除瞬时电流速断保护范围以外的故障,既保护全长,又可作无时限电流速断保护的后备保护。继电器的动作电流为:——可靠系数,一般取1.1~1.2。保护范围:线路的全长及下级线路一部分。relK限时电流速断保护(Ⅱ段)21oplreloplIKI1opTAWKAopIKKI一、动作电流整定:躲过下级Ⅰ段保护动作电流保护范围二、动作时间整定动作时间比下级Ⅰ段多一个时间阶梯,即:三、灵敏度校验要求:本线路任何短路都能反应。式中:——线路末端最小两相短路电流的次暂态值。注意:如灵敏度不合格,可采用与下级Ⅱ段配合,同时时限也要与下级Ⅱ段配合。stttll5050012..513112..)(minopKSIIK)2(minKI四、评价优点:与瞬时速断保护配合可保护线路全长,作为线路的主保护。缺点:两套装置,设备多,投资大。定时限过电流保护(Ⅲ段)一、接线二、保护整定计算保护装置:——可靠系数,DL型一般取1.2。——返回系数,DL型取0.85relKmaxLTAreWrelKAopIKKKKIKAopWTALrerelopIKKIKKImax1继电器:reK1、动作电流整定:躲过本线路最大负荷电流。要求:动作电流和返回电流均大于最大负荷电流。3、动作时间整定“时限阶梯原则”。即动作时间比下级Ⅲ段最大值多一个时间阶梯,tttllmax122、保护范围本线路和下级线路的全长。SAI>I>k-2k-1tlt112345t4t5△t△tI>I>I>t2t3Δt不能取得太小,DL型继电器取0.5s,GL型继电器取0.6~0.7s。4、灵敏度校验要求:(1)作为本段线路的近后备保护时,灵敏度校验点设在被保护线路末端。KS=≥1.5(2)作为相邻元件的远后备保护时,其校验点设在相邻线路末端。KS=≥1.2式中:——保护范围末端最小两相短路电流的次暂态值。12opKII)(min)(min2KI12opKII)(min三、评价优点:接线简单、既可作本级近后备,又可作下级远后备。缺点:越靠近电源端,动作时限反而越长。因此不能作为主保护。当处于负荷终端时时限短,可作为主保护。如电动机的保护。反时限过电流保护一、接线(GL型感应式电流继电器)+-KAYRQFQSQFTAaTAc1KA2GL-11(21)或LL-11A(a)采用两相式接线直流操作电源KAYRQFQSTAaTAcKATAaTAcYRKAKAKAKAKAGL-15(25)型(b)采用两相差式接线交流操作电源KopWTAopIKKI1——可靠系数,取1.3。——返回系数,GL型取0.8取整:取稍大的整数(或半整数)2,2.5,3,3.5,4,4.5,5,6,7,8,9,10A。保护范围:本线路和下级线路的全长。relKreKmaxLTAreWrelKAopIKKKKI二、动作电流整定(与定时限保护同)动作电流整定原则:躲过本线路最大负荷电流。要求:动作电流和返回电流均大于最大负荷电流。☆:本节难点三、动作时间整定(点配合)要求:当下级首端出现最大短路电流时,本级保护动作时间比下级保护动作时间最大值多一个时间阶梯,即:tttllmax12取0.6~0.7St四、灵敏度校验灵敏系数校验方...
