电阻的串联、并联及其应用VIP免费

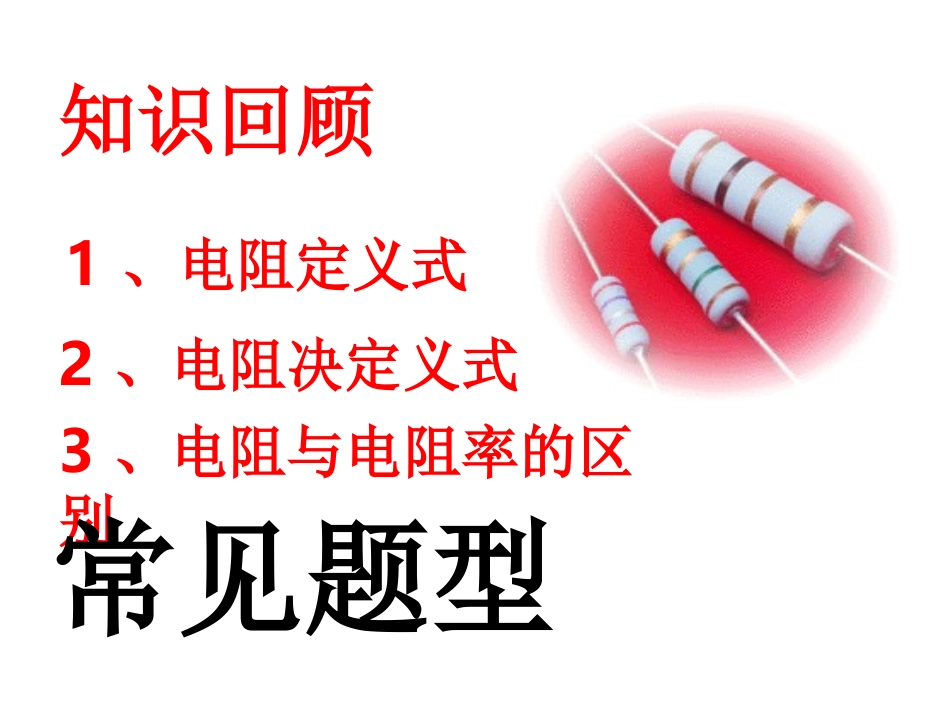

电阻的串联、并联及其应用_第1页
1/33

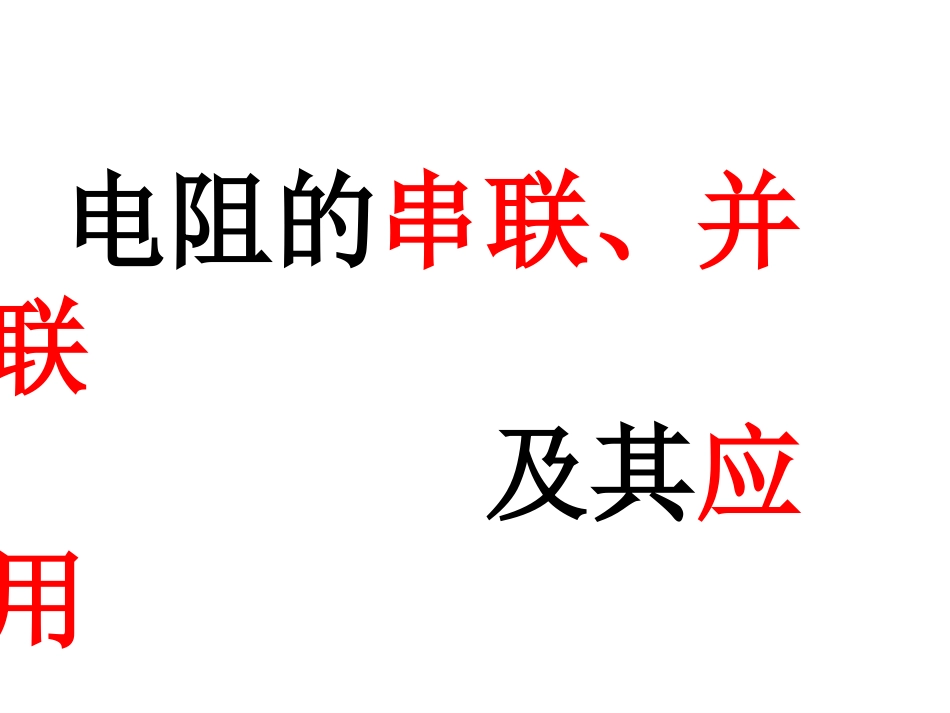

电阻的串联、并联及其应用_第2页
2/33
电阻的串联、并联及其应用_第3页
3/33
知识回顾1、电阻定义式2、电阻决定义式3、电阻与电阻率的区别常见题型电阻的串联、并联及其应用一、串联和并联电路的基本规律(一)认识电路-----两种基本连接方式1.什么是的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式2.什么是电路的并联?活动探究------各小组讨论填表R1R2R3UU1U2U3O123连接性质数学表达式物理意义串联电流关系电压关系电阻关系电压分配规律(二)电阻的串联I0=I1=I2=I3各处的电流相同U总=U1+U2+U3总电压等于各部分电路电压之和R1R2R3123总电阻等于各部分电路电阻之和R总=R1+R2+R3332211RURURURU电压的分配与电阻值成正比URI连接性质数学表达式物理意义并联电流关系电压关系电阻关系电流分配规律(三)电阻的并联I总=I1+I2+I3总电流等于各支路的电流之和U总=U1=U2=U3总电压与各支路的电压相等总电阻的倒数等于各支路电阻的倒数之和IR=I1R1=I2R2=I3R33211111RRRR总电流的分配与电阻值成反比UR2R3R1I2I1I3URII小结:1.串联电路:12nRRRR2.并联电路:121111nRRRR讨论:①R1和R2并联后R=?②n个相同电阻(R1)串联或并联,其总电阻R=?③不同阻值的电阻串联,总电阻与其中最大电阻有何关系?④不同阻值的电阻并联,总电阻与其中最小电阻有何关系?(若R1远大于R2,R=?)⑤并联电路中,某一电阻增大,总电阻如何变?⑥并联电路中,支路增多,总电阻如何变?(四)当堂练习例1、如图所示电路中,R1=20Ω,R2=40Ω,R3=60Ω,R4=20Ω,R5=40Ω,则下列说法正确的是()A.若UAB=140V,C、D端开路,则UCD=84VB.若UAB=140V,C、D端开路,则UCD=140VC.若UCD=104V,A、B端短路,则通过R1的电流为0.6AD.若UCD=104V,A、B端短路,则通过R3的电流为0.4AACDACDR4R1R3R2R5ABCD例2、有四盏灯,接入如图的电路中,L1和L2的电阻均为484Ω,L3和L4的电阻均为1210Ω,把电路接通后,四盏灯的电流之比I1:I2:I3:I4=.L1UL2L3L47:5:2:77:5:2:7二、电表的改装(一)电流计(表头)1、构造:主要由永磁体(产生辐向磁场)、放入辐向磁场中的线圈和指针组成.2、原理:电流表(电流计)是根据通电线圈在磁场中受磁力矩作用发生偏转的原理制成的,故表的刻度是均匀的.3、作用:测量电路中的电流4、连接:串接、纯电阻5、电路图符号:G0123mA66、、电表的电表的主要主要参数参数①①满偏电流满偏电流::Ig电流表指针偏转到最大刻度时的电流叫满偏电流.(较小)66、、电表的电表的主要主要参数参数②②电流表的内阻:电流表的内阻:Rg表头G的电阻叫做电流表的内阻。用Rg表示表头线圈的电阻一般为几百到几千欧.说明:说明:①如果电流超过满偏电流,不但指针指不出示数,表头还可能被烧毁烧毁.②每个电流表都有它的Rg值和Ig值.Rg和Ig是电流表的两个重要参数.③③满偏电压满偏电压::Ug——表头G通过满偏电流时,加在它两端的电压叫做满偏电压(较小)66、、电表的电表的主要主要参数参数三个三个参数参数的关系:的关系:根据欧姆定律可知:Ug=IgRg例:一表头的内阻Rg为100Ω,满偏电流Ig为5mA,求此表头的满偏电压Ug为多少?0.5V出现的问题:表头只能测低电压和低电流,怎样测高电压和大电流?解决办法:电表改装问题:问题:为了测量更大的电压可以采用什么方法?二、电流计改为电压表1、电路:说明:说明:电压表刻度盘上的电压值的含义?不表示加在电流表G上的电压,而是表示加在电压表上的电压。U表头+U串分压电阻:分压电阻:串联电阻R的作用是分担一部分电压,作这种用途的电阻叫分压电阻。电压表的改装2、串联分压电阻的计算:方法一、定义法方法二、比值法4、改装后的电压表的量程Um:3、改装后的电压表的内阻RV:【【例题例题22】】一电流表G,内阻Rg=100Ω,满偏电流Ig=3mA,把它改装成3V的电压表,需串联一个多大的电阻?【【问题问题11】】量程为3V的电压表的含义是什么?【【问题问题22】】该电压表的内阻多大?强调:强调:电压表的内阻RV等于表头内阻Rg和分压电阻R串联时的总电阻。即:RV=R+Rg=1000Ω电压表的改装电压表的改装小结:从上面的分析可以看出:小结:从上面的分析可以看出:1....
