电声器件知识介绍VIP专享VIP免费

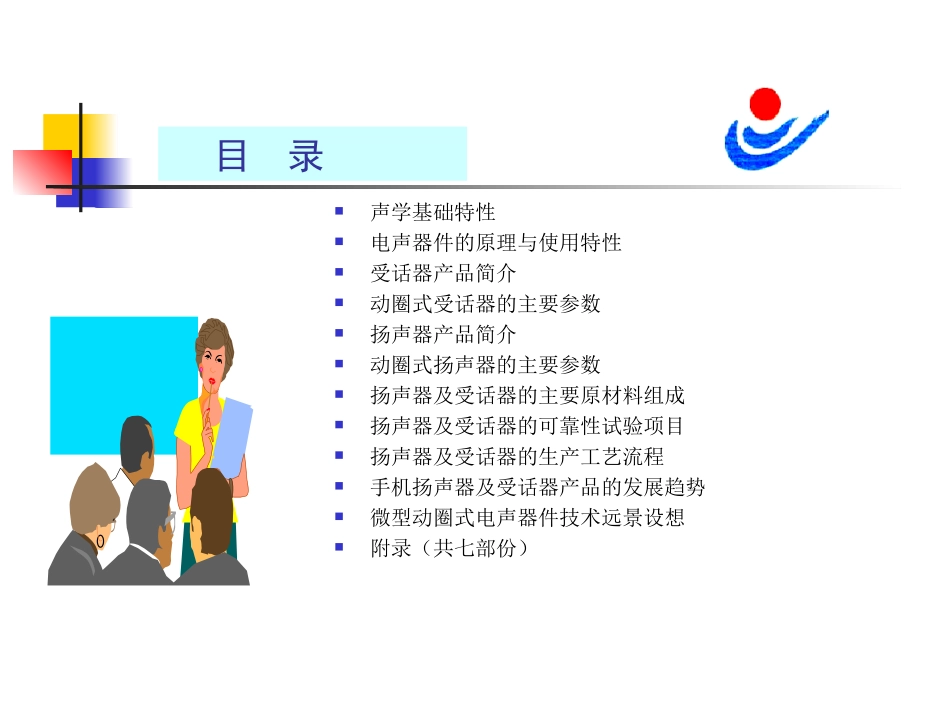

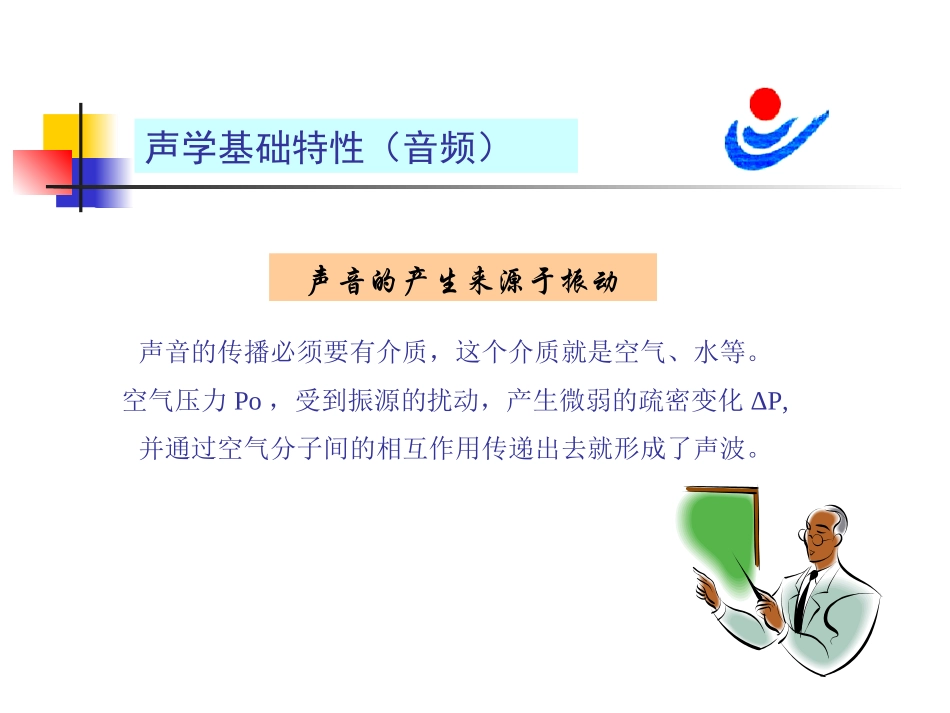

LIANCHUANGHONGSHENGELECTRONICS.CO.，LTD声学基础特性电声器件的原理与使用特性受话器产品简介动圈式受话器的主要参数扬声器产品简介动圈式扬声器的主要参数扬声器及受话器的主要原材料组成扬声器及受话器的可靠性试验项目扬声器及受话器的生产工艺流程手机扬声器及受话器产品的发展趋势微型动圈式电声器件技术远景设想附录（共七部份）目录声学基础特性（音频）声音的传播必须要有介质，这个介质就是空气、水等。空气压力Po，受到振源的扰动，产生微弱的疏密变化ΔP,并通过空气分子间的相互作用传递出去就形成了声波。声音的产生来源于振动声学基础特性（音频）1、声压：表达式：P=Po(ωt-kx+Ψ)式中：Po—声压幅值；ω—角频率；k—波数k=w/Co；Ψ—初相位2、频率：声源每秒振动的次数称为频率，单位为Hz.人耳可听得见的声波频率范围约为20Hz~20000Hz,即音频范围3、声速：在介质中传播速度称为声速。固体最快，例如：钢铁中约为6100m/s；液体次之，例如：水中约为1480m/s；空气中最慢，约340m/s。4、波长：相邻同相位的两点之间的距离称为波长λCo=λfCo为空气中声速f为频率声学基础特性（音频）5、声压级：Lp=20lg(P/Po)(dB)Po为基准声压2x10-5pa基准声压为0dB，称为听阀一般交谈为60dB纺织车间为100dB高于120dB耳朵有痛感，称这个声压级为痛阀。为什么采用对数标度“dB”来度量声学量？1、从发声的角度讲：由于声振动的能量范围极其广阔，人们通常讲话的声功率约只有10-5瓦，而强力火箭的噪声功率可高达109瓦，两者相差十几个数量级，这样使用对数标度比绝对标度方便些。2、从声音接收的角度讲：人的耳朵有一个很“奇怪”的特点，当耳朵接收到声音后，主观上产生的“响度感觉”并不是正比于强度的绝对值，而是更接近于与强度的对数成正比。6、声压级与功率的关系：ΔL=10lg(w/wo)(dB)wo为参考功率，为10-12瓦特功率增加一倍，声压级增加3dB声学基础特性（音频）7、声压级与距离的关系：ΔL=-20lg(r1/ro)(dB)ro为参考距离距离增加一倍，声压级减小6dB电声器件最典型的是扬声器、受话器、传声器等，是一种声电互相转换的换能器件。电声器件原理与使用特性◆广播电声器件：主要指的是用于广播、电影、电视、剧院等方面声重放和录音的各种扬声器系统、耳机、传声器、拾音器(唱头)。其特点：频率范围宽（20～20KHz),动态范围大，高音质，高保真、失真小等特点。◆通信电声器件：主要指的是应用于电话系统和军、民用无线电通讯机中的送话器、受话器及头戴送、受话器组合部件。其特点：主要用于语言通信，频带窄（300~3400Hz),强调语言的清晰度，可懂度。产品类别：1.按磁路结构分：外磁式,内磁式,双磁式2.按工作原理分：动圈式、电磁式、压电式、电容式等3.按使用环境分：军用、民用等电声器件原理与使用特性◆受话器——把电能转换为声能并与人耳直接耦合的电声换能器称为受话器（又称为通信用的耳机）◆扬声器——把电能变换为声能，并将声能辐射到室内或开阔空间的电声换能器称为扬声器。外磁式特点是磁体位于工作气隙的外面，优点是磁体体积不受限制，缺点是漏磁较大。内磁的结构是磁体位于工作气隙的里面，优点是漏磁比较小，缺点是磁体体积受到限制。电声器件原理与使用特性SSN电动式受话器&扬声器不是将电能直接变换成声能，而是利用载流导体（由音频电流馈电的音圈）在永久磁体的磁场之间的相互作用，使音圈振动而带动振膜振动。其能量变换方式是电能—机械能—声能。电动式受话器&扬声器的发声原理基于其力效应（安培定律）和电效应（电磁感应定律），其中的道理可简述如下：音圈在磁场中的受力情况如左图示。电声器件原理与使用特性SSN中间是圆柱形的N极，外环为S极，磁场B的方向由N极至S极，在磁缝隙中有音圈（导线环）。若电流由“”端流入，由“⊙”端流出，则音圈所受力F的方向由弗来明左手定则决定（如左图示）：左手平伸使拇指和其余四指垂直。如磁场B的方向指向掌心，其余四指指向电流方向，则拇指所指方向为音圈受力的方向，如图1中箭头所示。如改变电流方向，则力F的方向变随之改变。电动受话器&扬声器的力效应由下式决定F=BLi电声器件...
