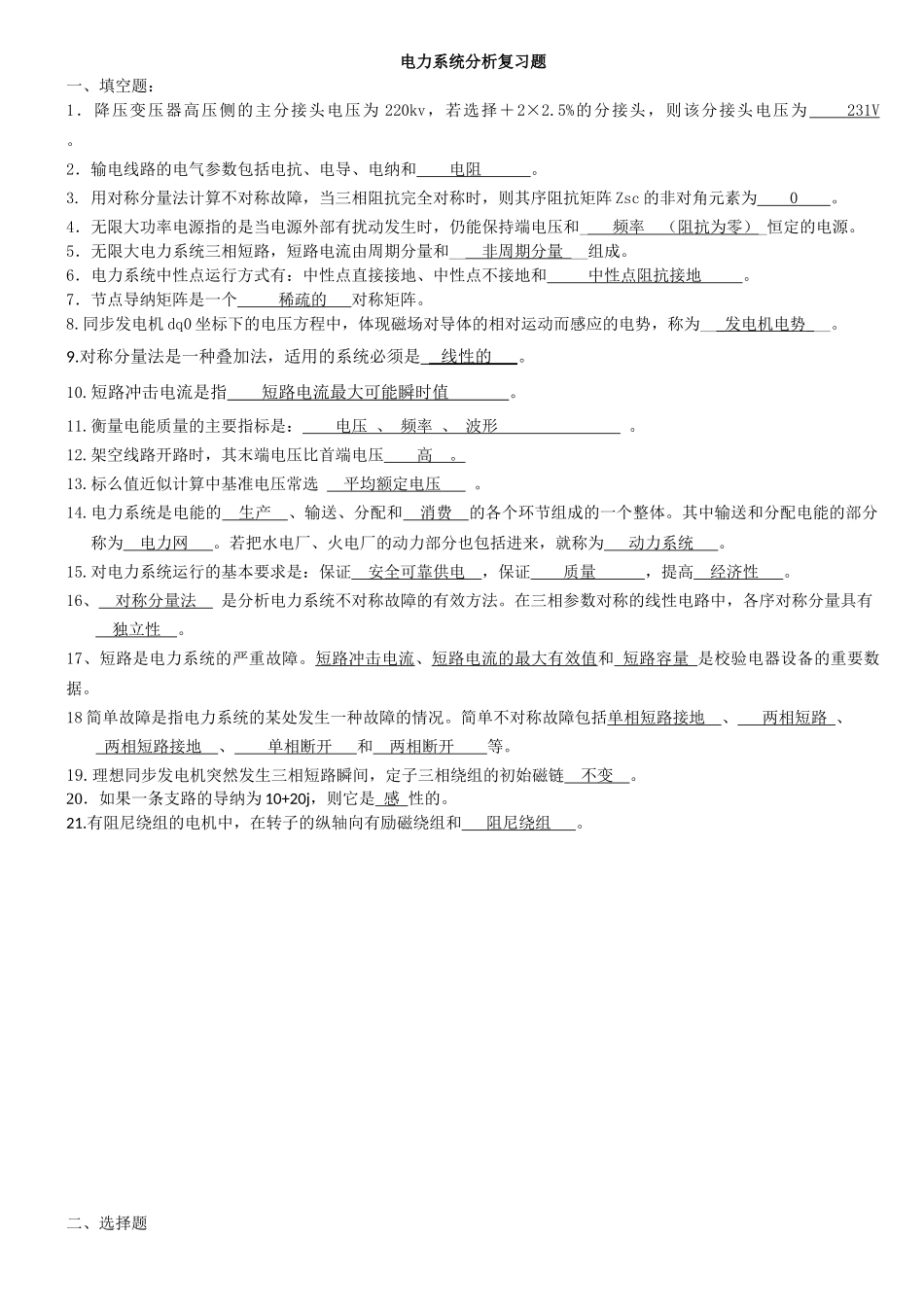

电力系统分析复习题一、填空题：1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2.5%的分接头，则该分接头电压为231V。2．输电线路的电气参数包括电抗、电导、电纳和电阻。3.用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为0。4．无限大功率电源指的是当电源外部有扰动发生时，仍能保持端电压和_频率（阻抗为零）_恒定的电源。5．无限大电力系统三相短路，短路电流由周期分量和__非周期分量__组成。6．电力系统中性点运行方式有：中性点直接接地、中性点不接地和中性点阻抗接地。7．节点导纳矩阵是一个稀疏的对称矩阵。8.同步发电机dq0坐标下的电压方程中，体现磁场对导体的相对运动而感应的电势，称为___发电机电势___。9.对称分量法是一种叠加法，适用的系统必须是_线性的。10.短路冲击电流是指短路电流最大可能瞬时值。11.衡量电能质量的主要指标是：电压、频率、波形。12.架空线路开路时，其末端电压比首端电压高。13.标么值近似计算中基准电压常选平均额定电压。14.电力系统是电能的生产、输送、分配和消费的各个环节组成的一个整体。其中输送和分配电能的部分称为电力网。若把水电厂、火电厂的动力部分也包括进来，就称为动力系统。15.对电力系统运行的基本要求是：保证安全可靠供电，保证质量，提高经济性。16、对称分量法是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中，各序对称分量具有独立性。17、短路是电力系统的严重故障。短路冲击电流、短路电流的最大有效值和短路容量是校验电器设备的重要数据。18简单故障是指电力系统的某处发生一种故障的情况。简单不对称故障包括单相短路接地、两相短路、两相短路接地、单相断开和两相断开等。19.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链不变。20．如果一条支路的导纳为10+20j，则它是感性的。21.有阻尼绕组的电机中，在转子的纵轴向有励磁绕组和阻尼绕组。二、选择题1．无限大功率供电系统，发生三相短路，短路电流非周期分量起始值（B）A、iap=ibp=icpB、iap≠ibp≠icpC、iap=ibp≠icpD、iap≠ibp=icp2.短路电流量最大的短路为（D）A单相短路B两相短路C两相短路接地D三相短路3.理想同发电机，q轴电抗的大小顺序是（B）A、xq=xq″B、xq＞xq″C、xq＜xq″D、都不对4.a为旋转因子1+a+a2等于多少（A）A、0B、1C、－1D、25.输电线路的正序阻抗与负序阻抗相比，其值要（C）A、大B、小C、相等D、都不是6.系统中发生单接地故障时，零序回路中不包含（D）A零序电流B零序电压C零序阻抗D电源电势7.两相短路接地故障中，附加阻抗Z△为（D）AZ0Σ\BZ2ΣCZ0Σ+Z2ΣDZ0Σ∥Z2Σ8.组成电力系统的几种主要元件是：BA电源、电阻、电感、电容B发电机、变压器、线路、负荷C发电厂、变电所、变压器、线路D发电机、变压器、线路、开关9.对电力系统运行的基本要求是：CA在优质前提下，保证安全，力求经济；B在经济前提下，保证安全，力求优质；C在安全前提下，保证质量，力求经济；D在安全前提下，力求经济，保证质量。10.相同截面的导线，使用的电压等级越高，其电阻AA一样B越大C越小D都不对11.在变压器的等值电路中，其导纳是BAGT+jBTBGT-jBTC-GT+jBTD-GT-jBT12.1.500kV系统的平均额定电压为(A)A.525kVB.520kVC.515kVD.500kV13.abc坐标系下，理想同步发电机，定、转子绕组间的互感系数变化周期为(C)A.π/2B.πC.2πD.3π14.无限大功率电源供电的三相对称系统，发生三相短路，短路电流的非周期分量起始值(A)A.A、B、C三相不同B.A、C两相相同C.A、B两相相同D.B、C两相相同15.理想同步发电机的空载电势Eq的方向(B)A.与d轴相同B.与q轴相同C.与d轴成45°角D.与q轴成45°角16.电力系统发生三相短路，短路电流只包含(A)A.正序分量B.负序分量C.零序分量D.正序和零序分量17.根据正序等效定则，当系统发生三相短路故障，附加阻抗Z△为(A)A.0B.Z0∑C.Z2∑D.Z0∑-Z2∑18.当系统中发生A相接地短路时，故障处的B相短路电流为(A)A.0B.0.5C.1D.319．目前我国电能输送的主要方式是(C)A．直流B．单相交流C．三相交流D．交直流并重20．在电力系统标么制中，只需选定两个基准量，...
