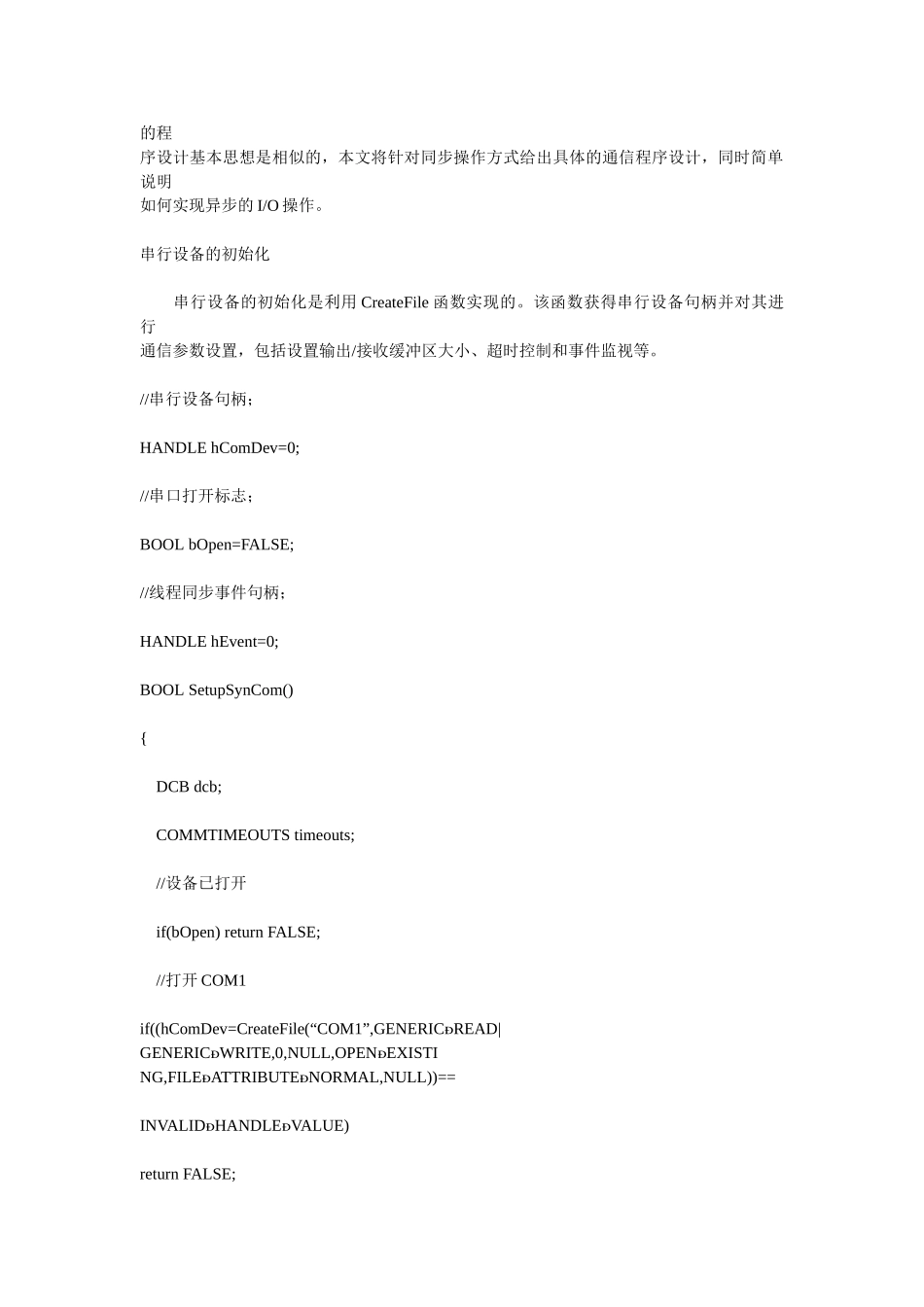

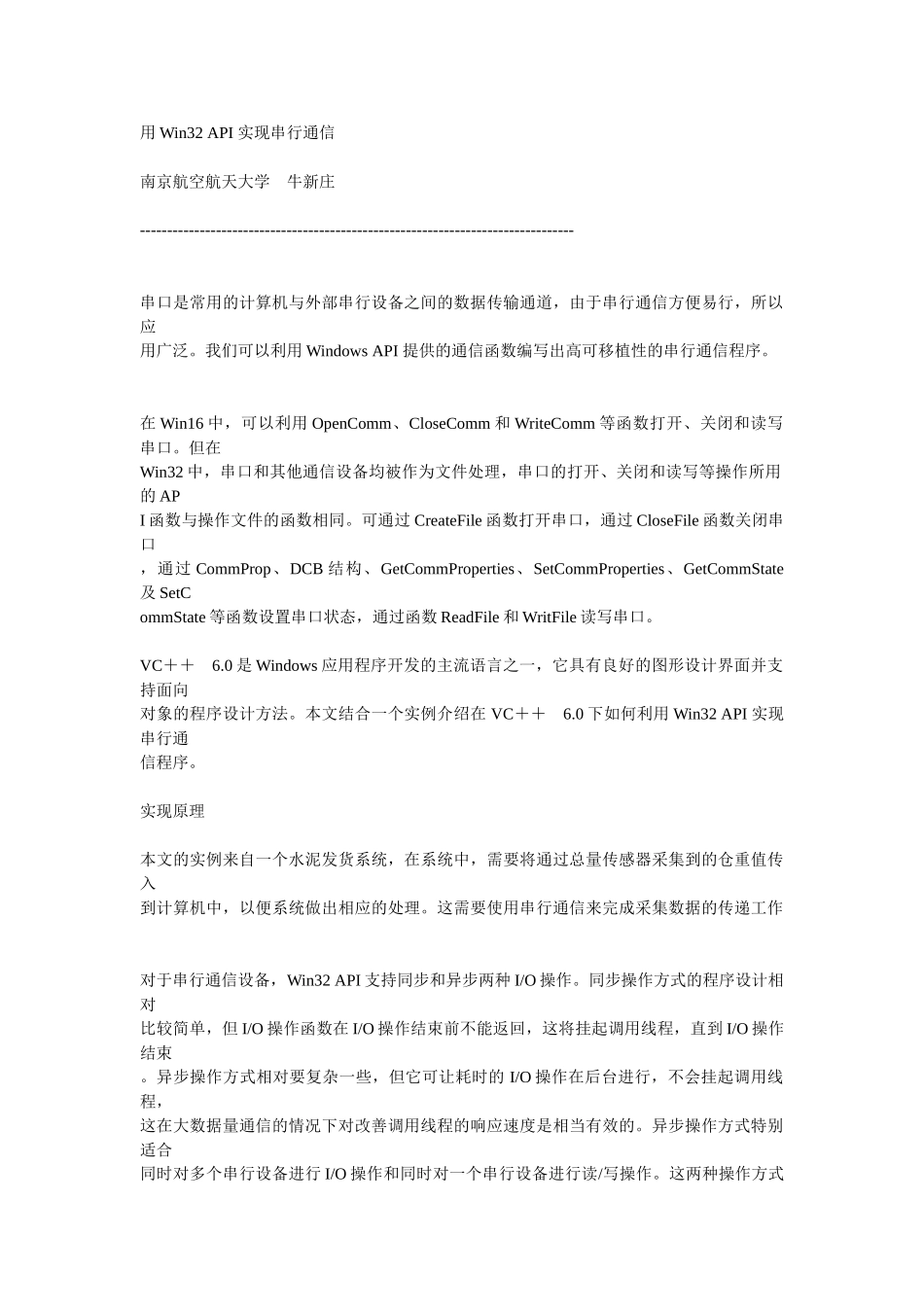

用Win32API实现串行通信南京航空航天大学牛新庄--------------------------------------------------------------------------------串口是常用的计算机与外部串行设备之间的数据传输通道，由于串行通信方便易行，所以应用广泛。我们可以利用WindowsAPI提供的通信函数编写出高可移植性的串行通信程序。在Win16中，可以利用OpenComm、CloseComm和WriteComm等函数打开、关闭和读写串口。但在Win32中，串口和其他通信设备均被作为文件处理，串口的打开、关闭和读写等操作所用的API函数与操作文件的函数相同。可通过CreateFile函数打开串口，通过CloseFile函数关闭串口，通过CommProp、DCB结构、GetCommProperties、SetCommProperties、GetCommState及SetCommState等函数设置串口状态，通过函数ReadFile和WritFile读写串口。VC＋＋6.0是Windows应用程序开发的主流语言之一，它具有良好的图形设计界面并支持面向对象的程序设计方法。本文结合一个实例介绍在VC＋＋6.0下如何利用Win32API实现串行通信程序。实现原理本文的实例来自一个水泥发货系统，在系统中，需要将通过总量传感器采集到的仓重值传入到计算机中，以便系统做出相应的处理。这需要使用串行通信来完成采集数据的传递工作对于串行通信设备，Win32API支持同步和异步两种I/O操作。同步操作方式的程序设计相对比较简单，但I/O操作函数在I/O操作结束前不能返回，这将挂起调用线程，直到I/O操作结束。异步操作方式相对要复杂一些，但它可让耗时的I/O操作在后台进行，不会挂起调用线程，这在大数据量通信的情况下对改善调用线程的响应速度是相当有效的。异步操作方式特别适合同时对多个串行设备进行I/O操作和同时对一个串行设备进行读/写操作。这两种操作方式的程序设计基本思想是相似的，本文将针对同步操作方式给出具体的通信程序设计，同时简单说明如何实现异步的I/O操作。串行设备的初始化串行设备的初始化是利用CreateFile函数实现的。该函数获得串行设备句柄并对其进行通信参数设置，包括设置输出/接收缓冲区大小、超时控制和事件监视等。//串行设备句柄；HANDLEhComDev=0;//串口打开标志；BOOLbOpen=FALSE;//线程同步事件句柄；HANDLEhEvent=0;BOOLSetupSynCom(){DCBdcb;COMMTIMEOUTStimeouts;//设备已打开if(bOpen)returnFALSE;//打开COM1if((hComDev=CreateFile(“COM1”,GENERICREAD|GENERICWRITE,0,NULL,OPENEXISTING,FILEATTRIBUTENORMAL,NULL))==INVALIDHANDLEVALUE)returnFALSE;//设置超时控制SetCommTimeouts(hComDev,＆timeouts);//设置接收缓冲区和输出缓冲区的大小SetupComm(hComDev,1024,512);//获取缺省的DCB结构的值GetCommState(hComDev,＆dcb);//设定波特率为9600bpsdcb.BaudRate=CBR9600;//设定无奇偶校验dcb.fParity=NOPARITY;//设定数据位为8dcb.ByteSize=8;//设定一个停止位dcb.StopBits=ONESTOPBIT;//监视串口的错误和接收到字符两种事件SetCommMask(hComDev,EVERR|EVRXCHAR);//设置串行设备控制参数SetCommState(hComDev,＆dcb);//设备已打开bOpen=TRUE;//创建人工重设、未发信号的事件hEvent=CreateEvent(NULL,FALSE,FALSE,“WatchEvent”);//创建一个事件监视线程来监视串口事件AfxBeginThread(CommWatchProc,pParam);}在设置串口DCB结构的参数时，不必设置每一个值。首先读出DCB缺省的参数设置，然后只修改必要的参数，其他参数都取缺省值。由于对串口进行的是同步I/O操作，所以除非指定进行监测的事件发生，否则WaitCommEvent函数不会返回。在串行设备初始化的最后要建立一个单独的监视线程来监视串口事件，以免挂起当前调用线程,其中pParam可以是一个对事件进行处理的窗口类指针。如果要进行异步I/O操作，打开设备句柄时，CreateFile的第6个参数应增加FILEFLAGOVERLAPPED标志。数据发送数据发送利用WriteFile函数实现。对于同步I/O操作，它的最后一个参数可为NULL；而对异步I/O操作，它的最后一个参数必需是一个指向OVERLAPPED结构的指针，通过OVERLAPPED结构来获得当前的操作状态。BOOLWriteComm(LPCVOIDlpSndBuffer,DWORDdwBytesToWrite){//lpSndBuffer为发送数据缓...
