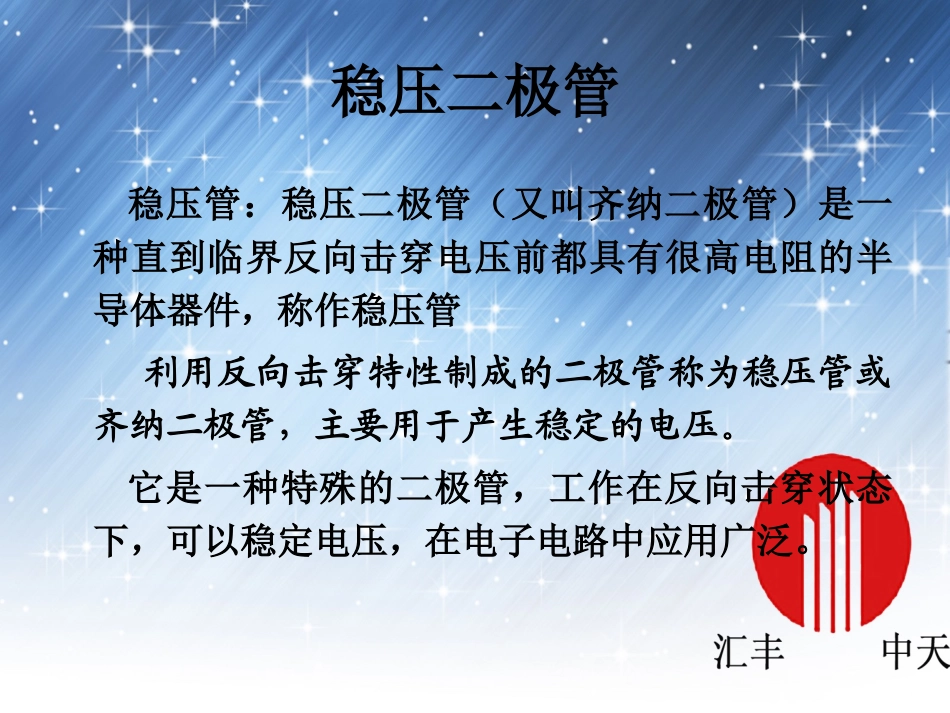

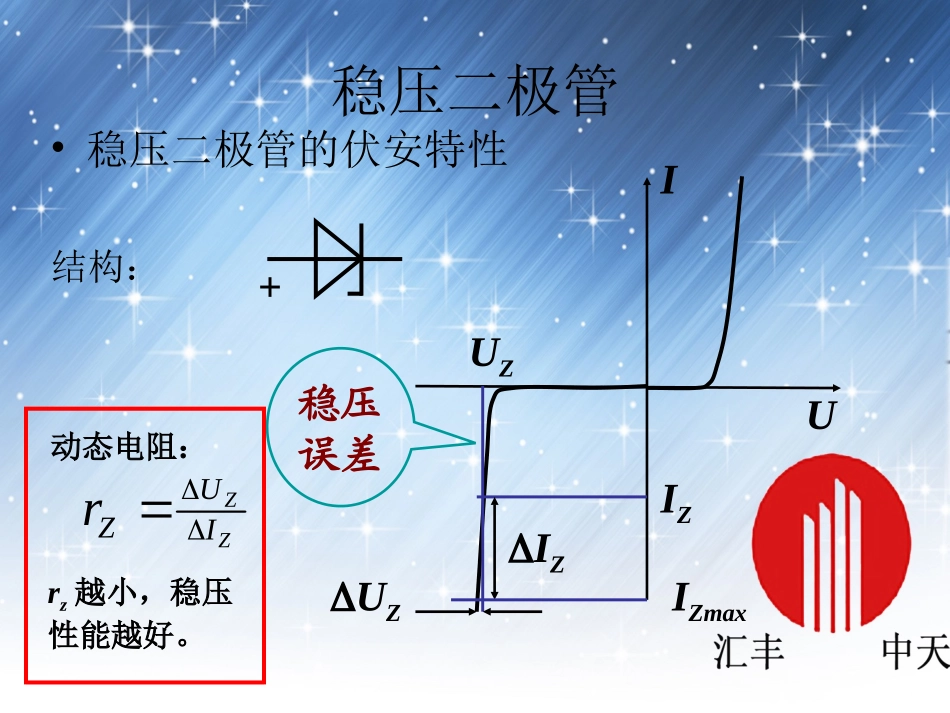

济南汇丰中天电子科技有限公司济南鲁晶半导体有限公司--------稳压二极管赵芳2015.11.20稳压二极管稳压管：稳压二极管（又叫齐纳二极管）是一种直到临界反向击穿电压前都具有很高电阻的半导体器件，称作稳压管利用反向击穿特性制成的二极管称为稳压管或齐纳二极管，主要用于产生稳定的电压。它是一种特殊的二极管，工作在反向击穿状态下，可以稳定电压，在电子电路中应用广泛。稳压二极管•稳压二极管的伏安特性结构：+IUZUIZUZIZmaxIZ稳压误差动态电阻：ZZIUZrrz越小，稳压性能越好。稳压二极管•主要用途主要用于浪涌保护电路，电视机里的过压保护电路，串联型稳压电路。可用作：稳压器、过压保护、电平转换器稳压二极管•稳压二极管根据外壳包装材料划分为玻璃和塑封稳压二极管。根据其电流可分为大功率稳压二极管(2A以上)和小功率稳压二极管(1.5A以下)。•稳压二极管包装•LL342500EA•LL415000EA•DO-355000EA•DO-41G2500EA•DO-415000EA•SMA5000EA•SMB3000EA稳压二极管•稳压的条件•要保证稳压二极管工作在反向击穿区施加在管子反向电压要大于击穿电压，它是利用稳压二极管的反向击穿特性稳压的，由于反向特性陡直，较大的电流变化，只会引起较小的电压变化稳压二极管的稳压原理•当反向电压UZ达到一定数值以后，其反向电流IZ突然急剧增加，此时，反向电压只要有一个少量的增加，反向电流就会增加很多管子在击穿后，通过其中的电流在很大范围内变化，而管子两端的电压变化范围却很小，这一现象使二极管在一定范围内能够起到稳定电压的作用。稳压二极管结构：IUZUIZUZIZmaxIZ稳压二极管的参数稳压二极管齐纳二极管•常用齐纳管主要分两类，一类就是通常所谓的“稳压管”，另一类是TVS类器件•普通的稳压管同样可以用作保护器件，只是响应速度差一些，不适合需要抑制极高速度脉冲干扰的场合。TVS也可以拿来当稳压管用，当然也不合适。TVS和稳压二极管区别•TVS管瞬间把产生的高压稳定到指定电压•和稳压二极管一样都能稳压，都工作在反向截止状态。正向特性和普通的二极管是一样的。•区别是TVS管的反向击穿电流小，功率大，稳压二极管的击穿电流大，稳压精度高，功率小。•TVS管是防止瞬间的大电压，最终达到稳压的目的。•简单来说一般TVS管选型时主要看箝位电压，再判断他的封装和单/双向即可TVS管温度对于稳压二极管的影响•温度对稳压二极管的影响是说明稳定电压Uz受温度变化影响的系数。就是说温度每增加1℃，其稳压值将升高0.095%。一般稳压值低于6V的稳压管具有负的温度系数；高于6V的稳压管具有正的温度系数。稳压值为6V左右的管子其稳压值基本上不受温度的影响，因此，选用6V左右的管子，可以得到较好的温度稳定性。稳压管的主要参数•稳定电压UZ•稳定电流IZ：•IZmin：保证可靠击穿所允许的最小反向电流，当IZIZmax时，将使PN结过热而烧坏稳压管的主要参数•动态电阻rz：rz是稳压管两端的电压和通过稳压管的电流变化量之比。rz=ΔUZ/ΔIZ，（动态电阻越小，稳压越好）•齐纳阻抗ZZT或ZZK，单位：Ω•额定功耗PZ：这是由管子允许温度升高所决定的参数，其数值为稳定电压VZ与允许的最大电流IZM和乘积PZ=UZ•IZM稳压二极管的应用稳压管正常工作的条件为：1.必须工作在反向击穿状态2.必须使稳压管中的电流处在IZmin与IZmax之间
