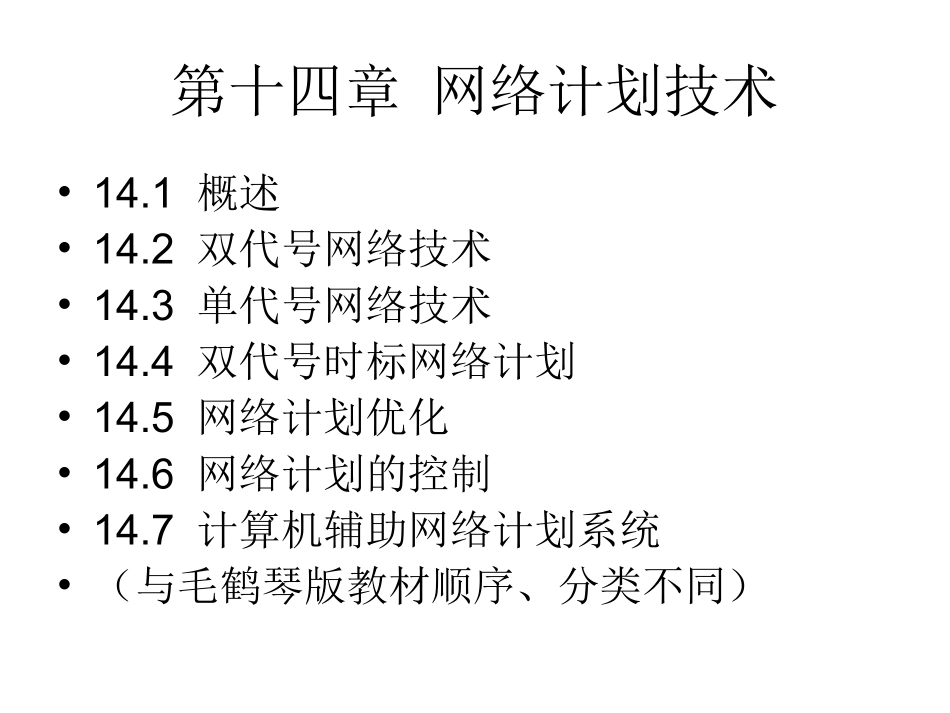

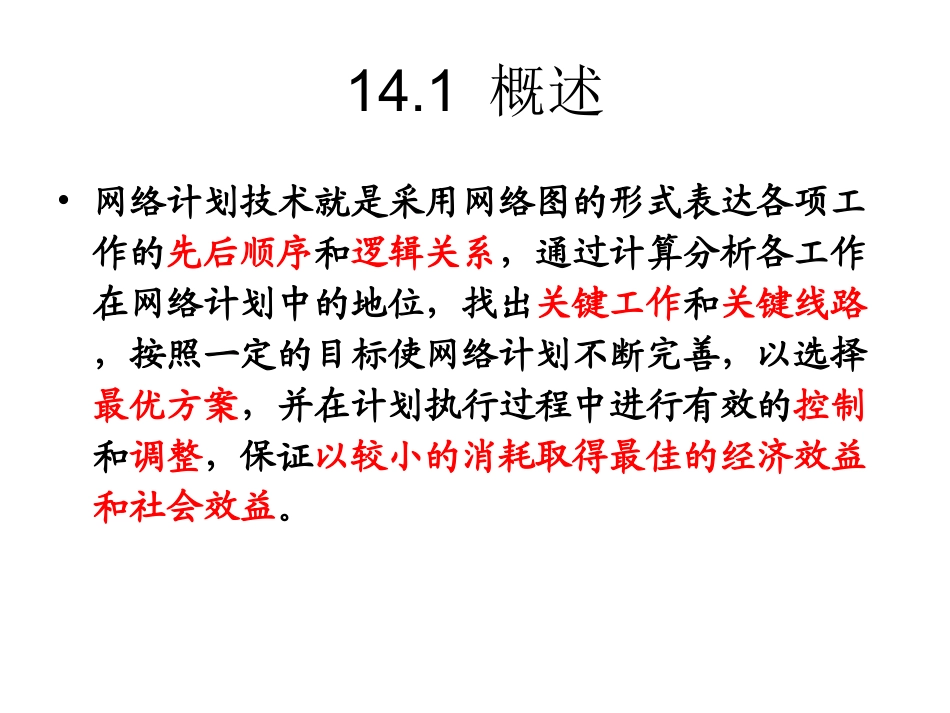

第14章网络计划技术第十四章网络计划技术•14.1概述•14.2双代号网络技术•14.3单代号网络技术•14.4双代号时标网络计划•14.5网络计划优化•14.6网络计划的控制•14.7计算机辅助网络计划系统•（与毛鹤琴版教材顺序、分类不同）14.1概述•网络计划技术就是采用网络图的形式表达各项工作的先后顺序和逻辑关系，通过计算分析各工作在网络计划中的地位，找出关键工作和关键线路，按照一定的目标使网络计划不断完善，以选择最优方案，并在计划执行过程中进行有效的控制和调整，保证以较小的消耗取得最佳的经济效益和社会效益。•网络计划的优点：是把施工过程中的各有关工作组成了一个有机的整体，因而能全面而明确地反映出各工作之间的相互制约和相互依赖关系。•它可以进行各种时间计算，能在计划中找出影响工程进度的关键工作，便于管理人员集中精力抓施工中的主要矛盾。•通过利用网络计划中各工作的机动时间，可以更好地运用和调配人力与设备，节约人力物力，达到降低成本的目的。•网络计划的优点：•在计划的执行过程中，当某一工作因故提前或拖后时，能从计划中预见到它对其他工作及总工期的影响程度，便于及早采取措施，利用有利的条件并有效地消除不利的因素。•此外，它还可以利用计算机，对复杂的计划进行绘图、计算、检查、调整与优化。所以，网络计划技术已不仅仅是一种编制计划的方法，而且还是一种科学的工程管理方法。•但网络计划也存在一定缺点，如在计算劳动力、资源消耗量时，与横道图相比较为困难，同时没有横道图简单和直观。14.1概述•网络计划技术常见种类：•关键线路法（CPM-CriticalPathMethod）;•计划评审技术（PERT-ProgramEvaluation&ReviewTechniques）、•图示评审技术（GERT-GraphicalEvaluation&ReviewTechniques）、•决策关键线路法（DCPM-DecisionCriticalPathMethod）•风险评审技术（VERT-VentureEvaluation&ReviewTechniques）。•就“关键线路法”这一适用于工程建设施工管理的网络计划技术而言，其内容大体可归纳为以下三个组成部分：•一是网络计划的编制；•二是进行各种时间参数的计算分析；•三是进行网络计划的总体或局部的优化、调整。14.2双代号网络计划•在我国工程施工中，双代号网络图是目前应用较普遍的一种网络图。它用圆圈和箭线表达计划所要完成的各项工作的先后顺序和相互关系。•其中每一项工作都用一根箭线和两个圆圈来表示，每个圆圈内都编以号码。•图14-1的双代号网络图表示了一项分三段的基础工程施工中，各施工段上各工作的先后施工顺序。图图14-114-1某基础工程双代号网络图某基础工程双代号网络图表14.1双代号、单代号网络图的构成要素凡涉及“工作”皆以节点代表含义、作用同双代号网络图线路虚拟开始、结束节点形成网络图图形封闭用“开始（记为S）”、“结束（记为F）”命名的位于网络图前后两端的节点虚拟节点用于衔接不同工作箭线①不同之处凡涉及“工作”皆以节点代表；②节点编号同样依箭头指向按从小到大原则赋值表示工作节点单代号网络图①线路、线路段②关键线路与非关键线路③关键工作与非关键工作④关键节点与非关键节点①由关键线路持续时间确定计划工期；②比较关键与非关键线路，确定线路或工作时差，作为优化、调整计划的基础从网络图开始节点到完成节点，沿箭线连续指向前进形成的完整通路线路①建立工作间应有逻辑关系②断开工作间错误逻辑关系③避免不同箭线编号重复表示虚工作，即本身无实际工作内容，因而不占用时间、资源的虚拟工作虚箭线①网络图的开始、结束与中间节点；②工作的开始与结束节点用于衔接不同工作节点（事件）紧前、紧后和并行工作；先行、后续工作表示工作箭线双代号网络图相关术语作用含义构成要素图形种类凡涉及“工作”皆以节点代表含义、作用同双代号网络图线路虚拟开始、结束节点形成网络图图形封闭用“开始（记为S）”、“结束（记为F）”命名的位于网络图前后两端的节点虚拟节点用于衔接不同工作箭线①不同之处凡涉及“工作”皆以节点代表；②节点编号同样依箭头指向按从小到大原则赋值表示工作节点单代号网络图①线路、线路段②关键线路与非关键线路③关键工作...
