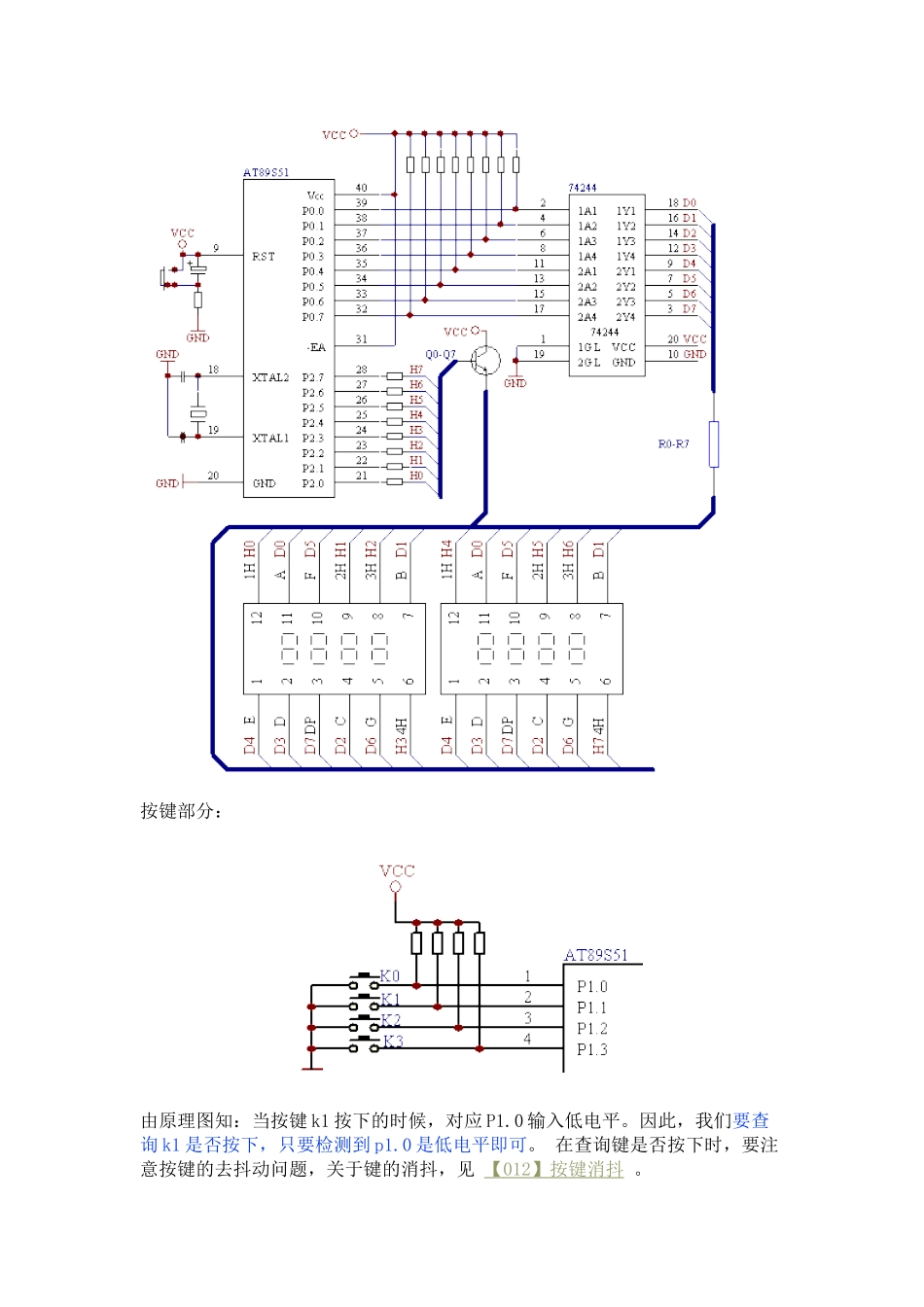

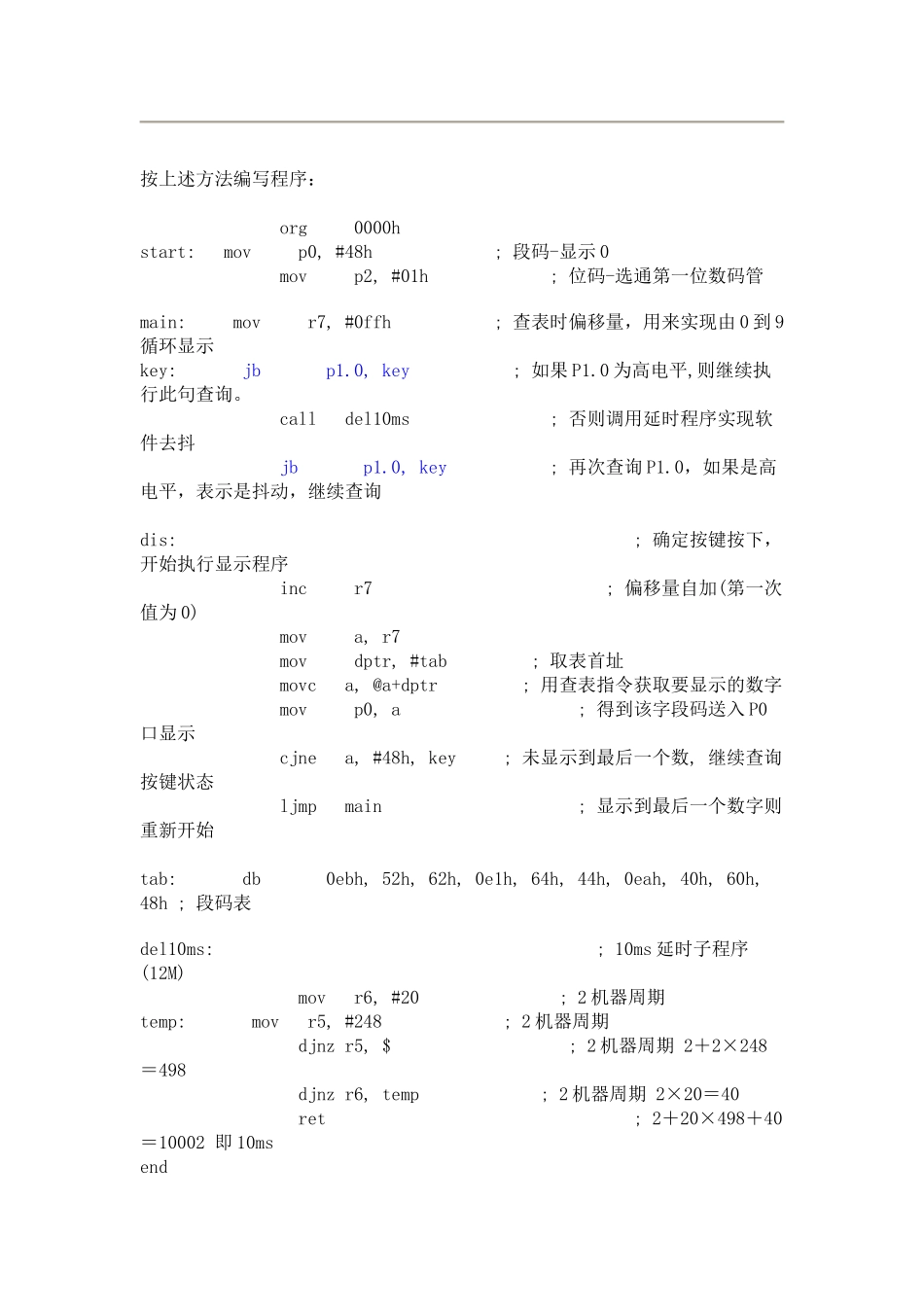

【013】查询方式按键[51]点击数：684发布日期：2006-6-250:57:00【收藏】【评论】【打印】【编程爱好者论坛】【关闭】实验参考:笨笨工作室-实验六、查询方式按键。(查看)实验板:FB51A。(查看)实验目的:<1>掌握读取外部按键时候应该注意的事项，掌握查询方式响应按键的方法。<2>掌握读取按键去抖动的方法。<3>掌握判直接寻址位转移指令jb，jnb的用法。实验现象:最右面的数码管初始显示0，每次按下外部按键K1执行加一，计数到9时重新回0。单片机响应外部按键的方式有两种，一种是查询方式，一种是中断方式。查询方式：单片机不断的查询是否有按键按下，如果有按键按下的话，就执行相应的程序，否则继续查询。中断方式：单片机处理自己的工作，如果有按键按下，向单片机发出中断请求。单片机停下现在正在处理的工作，转去执行中断程序，执行之后回来继续刚才的工作。本实验是用查询方式完成,只用到一个键K1，每次按下，使第一位数码管加1显示，计数到9里重新回0。显示部分电路及查表显示方法参考:【005】数码管显示数字和【006】多位数码管动态显示。本来想重画个电路图，在原来显示部分的基础上再把按键部分加上，但一来放在Blog上宽度有问题，再者还是不想画了，所以偷个懒，键盘部分单独拿出来吧。显示部分：按键部分：由原理图知：当按键k1按下的时候，对应P1.0输入低电平。因此，我们要查询k1是否按下，只要检测到p1.0是低电平即可。在查询键是否按下时，要注意按键的去抖动问题，关于键的消抖，见【012】按键消抖。按上述方法编写程序：org0000hstart:movp0,#48h;段码-显示0movp2,#01h;位码-选通第一位数码管main:movr7,#0ffh;查表时偏移量，用来实现由0到9循环显示key:jbp1.0,key;如果P1.0为高电平,则继续执行此句查询。calldel10ms;否则调用延时程序实现软件去抖jbp1.0,key;再次查询P1.0，如果是高电平，表示是抖动，继续查询dis:;确定按键按下，开始执行显示程序incr7;偏移量自加(第一次值为0)mova,r7movdptr,#tab;取表首址movca,@a+dptr;用查表指令获取要显示的数字movp0,a;得到该字段码送入P0口显示cjnea,#48h,key;未显示到最后一个数,继续查询按键状态ljmpmain;显示到最后一个数字则重新开始tab:db0ebh,52h,62h,0e1h,64h,44h,0eah,40h,60h,48h;段码表del10ms:;10ms延时子程序(12M)movr6,#20;2机器周期temp:movr5,#248;2机器周期djnzr5,$;2机器周期2＋2×248＝498djnzr6,temp;2机器周期2×20＝40ret;2＋20×498＋40＝10002即10msend★将该程序下载到板上验证发现很不稳定，按一次键时显示可能会变几次，如果按住键不放，将会显示“8”，且不停在闪烁，用Porteus仿真了一下也是这个问题。这是由于显示了一个数字之后，单片机会返回重新查询P1.0的状态，如果按下的时间很长，就会导致单片机又检测到低电平，所以就继续显示下一个数字，常按住的话就会循环此过程，所以看到的闪烁的“8”实际上是快速动态显示“0”到“9”时人眼的视觉暂留产生的。那如何使按下一次按键，无论时间长短，只作一次按键处理呢？可以在显示完一个数字后即检测P1.0是否回到高电平（键放开），若是，表示按键一次，继续执行显示下一个数;若不是则原地等待直到P1.0返回高电平。按此思路在程序中将一个段码送入P0口显示之后，加一判断语句(红色）：org0000hstart:movp0,#48h;段码-显示0movp2,#01h;位码-选通第一位数码管main:movr7,#0ffh;查表时偏移量，用来实现由0到9循环显示key:jbp1.0,key;如果P1.0为高电平,则继续执行此句查询。calldel10ms;否则调用延时程序实现软件去抖jbp1.0,key;再次查询P1.0，如果是高电平，表示是抖动，继续查询dis:;确定按键按下，开始执行显示程序incr7;偏移量自加(第一次值为0)mova,r7movdptr,#tab;取表首址movca,@a+dptr;用查表指令获取要显示的数字movp0,a;得到该字段码送入P0口显示wait2:jnbp1.0,wait2;等待按键松开cjnea,#48h,key;未显示到最后一个数,继续查询按键状态ljmpmain;显示到最后一个数字则重新开始tab:db0ebh,52h,62h,0e1h,64h,44h,0eah,40h,60h,48h;段码表del10ms:;10ms延时子程序(12M)movr6,#20;2机器周期temp:movr5,#248;2机器周期djnzr5,$;2机器周期2...
