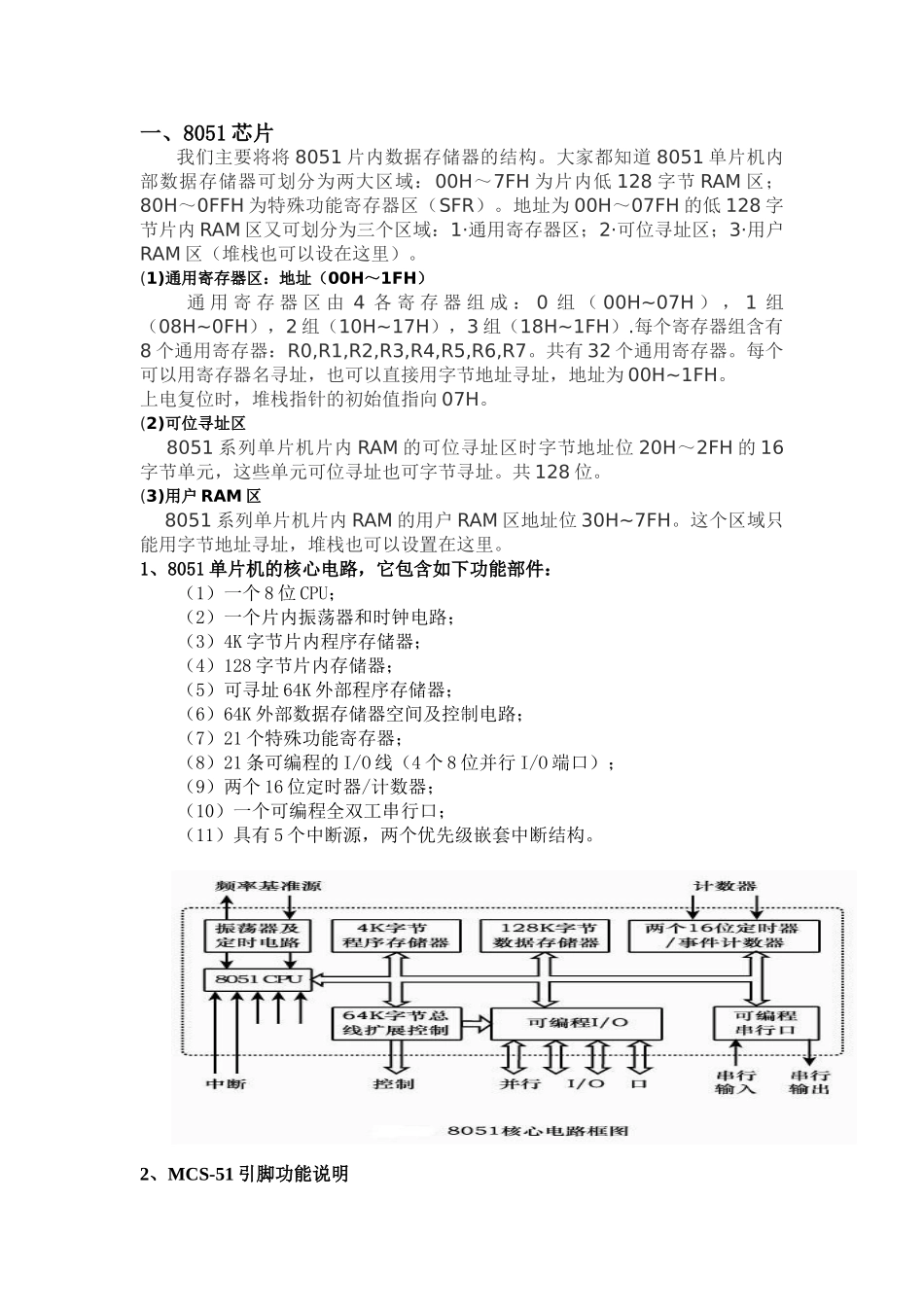

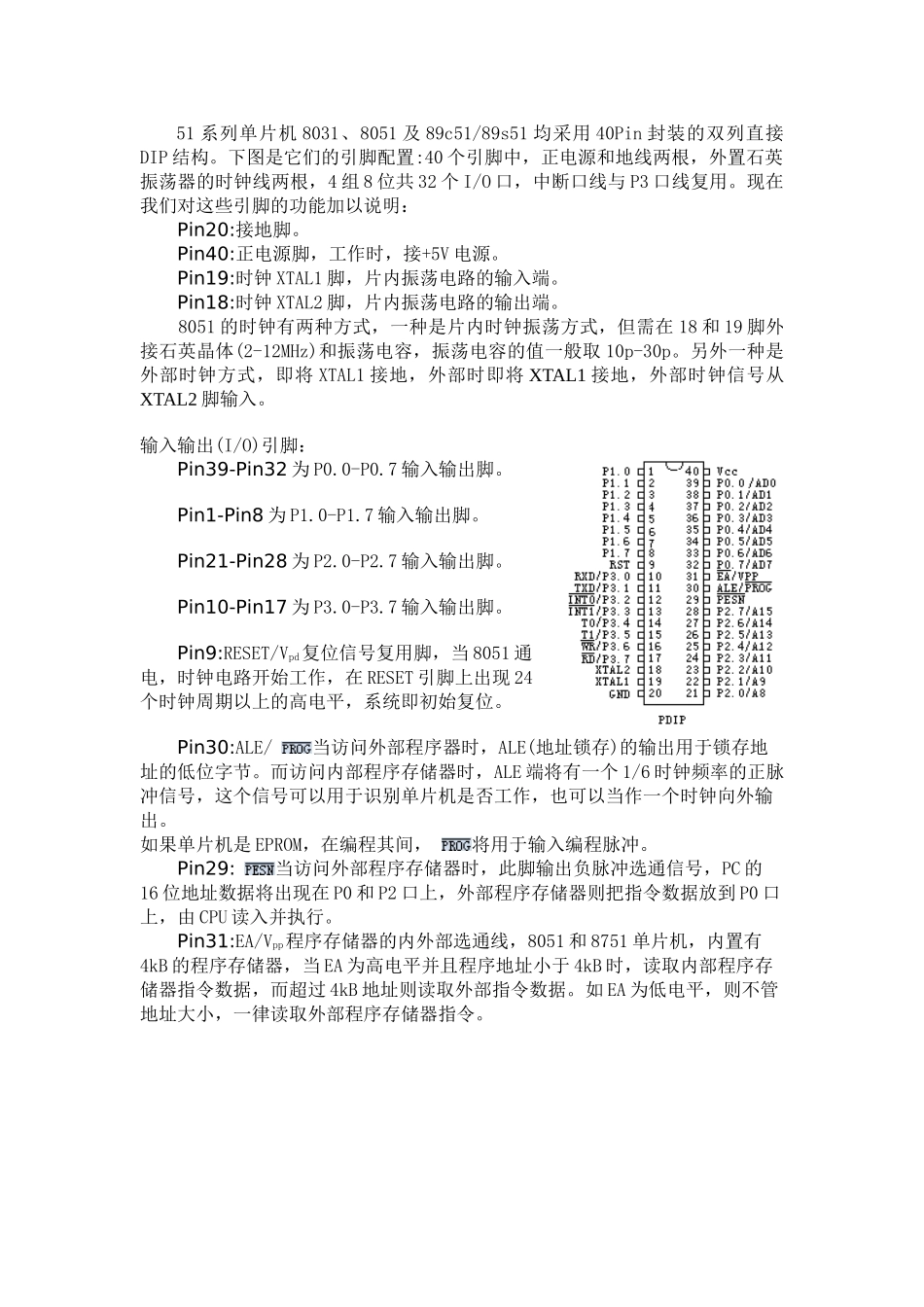

一、8051芯片我们主要将将8051片内数据存储器的结构。大家都知道8051单片机内部数据存储器可划分为两大区域：00H～7FH为片内低128字节RAM区；80H～0FFH为特殊功能寄存器区（SFR）。地址为00H～07FH的低128字节片内RAM区又可划分为三个区域：1·通用寄存器区；2·可位寻址区；3·用户RAM区（堆栈也可以设在这里）。(1)通用寄存器区：地址（00H～1FH）通用寄存器区由4各寄存器组成：0组（00H~07H），1组（08H~0FH），2组（10H~17H），3组（18H~1FH）.每个寄存器组含有8个通用寄存器：R0,R1,R2,R3,R4,R5,R6,R7。共有32个通用寄存器。每个可以用寄存器名寻址，也可以直接用字节地址寻址，地址为00H~1FH。上电复位时，堆栈指针的初始值指向07H。(2)可位寻址区8051系列单片机片内RAM的可位寻址区时字节地址位20H～2FH的16字节单元，这些单元可位寻址也可字节寻址。共128位。(3)用户RAM区8051系列单片机片内RAM的用户RAM区地址位30H~7FH。这个区域只能用字节地址寻址，堆栈也可以设置在这里。1、8051单片机的核心电路，它包含如下功能部件：（1）一个8位CPU；（2）一个片内振荡器和时钟电路；（3）4K字节片内程序存储器；（4）128字节片内存储器；（5）可寻址64K外部程序存储器；（6）64K外部数据存储器空间及控制电路；（7）21个特殊功能寄存器；（8）21条可编程的I/O线（4个8位并行I/O端口）；（9）两个16位定时器/计数器；（10）一个可编程全双工串行口；（11）具有5个中断源，两个优先级嵌套中断结构。2、MCS-51引脚功能说明51系列单片机8031、8051及89c51/89s51均采用40Pin封装的双列直接DIP结构。下图是它们的引脚配置:40个引脚中，正电源和地线两根，外置石英振荡器的时钟线两根，4组8位共32个I/O口，中断口线与P3口线复用。现在我们对这些引脚的功能加以说明：Pin20:接地脚。Pin40:正电源脚，工作时，接+5V电源。Pin19:时钟XTAL1脚，片内振荡电路的输入端。Pin18:时钟XTAL2脚，片内振荡电路的输出端。8051的时钟有两种方式，一种是片内时钟振荡方式，但需在18和19脚外接石英晶体(2-12MHz)和振荡电容，振荡电容的值一般取10p-30p。另外一种是外部时钟方式，即将XTAL1接地，外部时即将XTAL1接地，外部时钟信号从XTAL2脚输入。输入输出(I/O)引脚：Pin39-Pin32为P0.0-P0.7输入输出脚。Pin1-Pin8为P1.0-P1.7输入输出脚。Pin21-Pin28为P2.0-P2.7输入输出脚。Pin10-Pin17为P3.0-P3.7输入输出脚。Pin9:RESET/Vpd复位信号复用脚，当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。Pin30:ALE/当访问外部程序器时，ALE(地址锁存)的输出用于锁存地址的低位字节。而访问内部程序存储器时，ALE端将有一个1/6时钟频率的正脉冲信号，这个信号可以用于识别单片机是否工作，也可以当作一个时钟向外输出。如果单片机是EPROM，在编程其间，将用于输入编程脉冲。Pin29:当访问外部程序存储器时，此脚输出负脉冲选通信号，PC的16位地址数据将出现在P0和P2口上，外部程序存储器则把指令数据放到P0口上，由CPU读入并执行。Pin31:EA/Vpp程序存储器的内外部选通线，8051和8751单片机，内置有4kB的程序存储器，当EA为高电平并且程序地址小于4kB时，读取内部程序存储器指令数据，而超过4kB地址则读取外部指令数据。如EA为低电平，则不管地址大小，一律读取外部程序存储器指令。二.时钟电路MCS-51片内有一个高增益反相放大器，其输入端（XTAL1）和输出端（XTAL2）用于外接石英晶体和微调电容，构成振荡器。如图(a)所示。电容C1和C2对频率有微调作用，电容容量的选择范围一般为30PF+-10PF。震荡频率的选择的范围为1.2——12MHZ三．复位，上电复位8051的复位方式可以是自动复位，也可以是手动复位。此外，RESET/Vpd还是一复用脚，Vcc掉电期间，此脚可接上备用电源，以保证单片机内部RAM的数据不丢失。四．DS12887DS12887是美国达拉斯半导体公司最新推出的时钟芯片，采用CMOS技术制成，把时钟芯片所需的晶振和外部锂电池相关电路集于芯片内部，同时它与目前IBMAT计算机常用的时钟芯片MC146818B和DS1287管脚兼容，可直接替换。采用DS12887芯片设计的时钟电路勿需任何外围...
