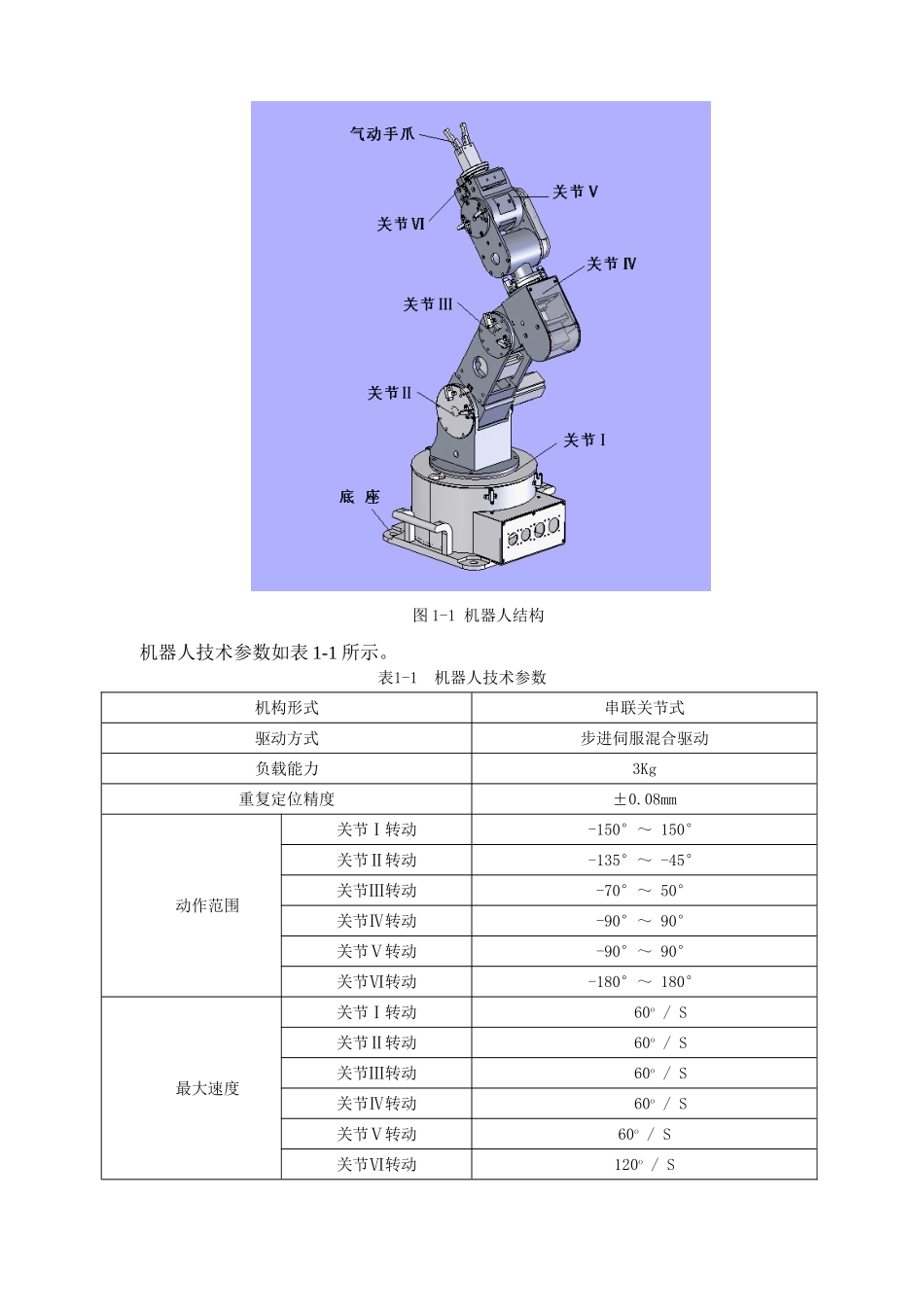

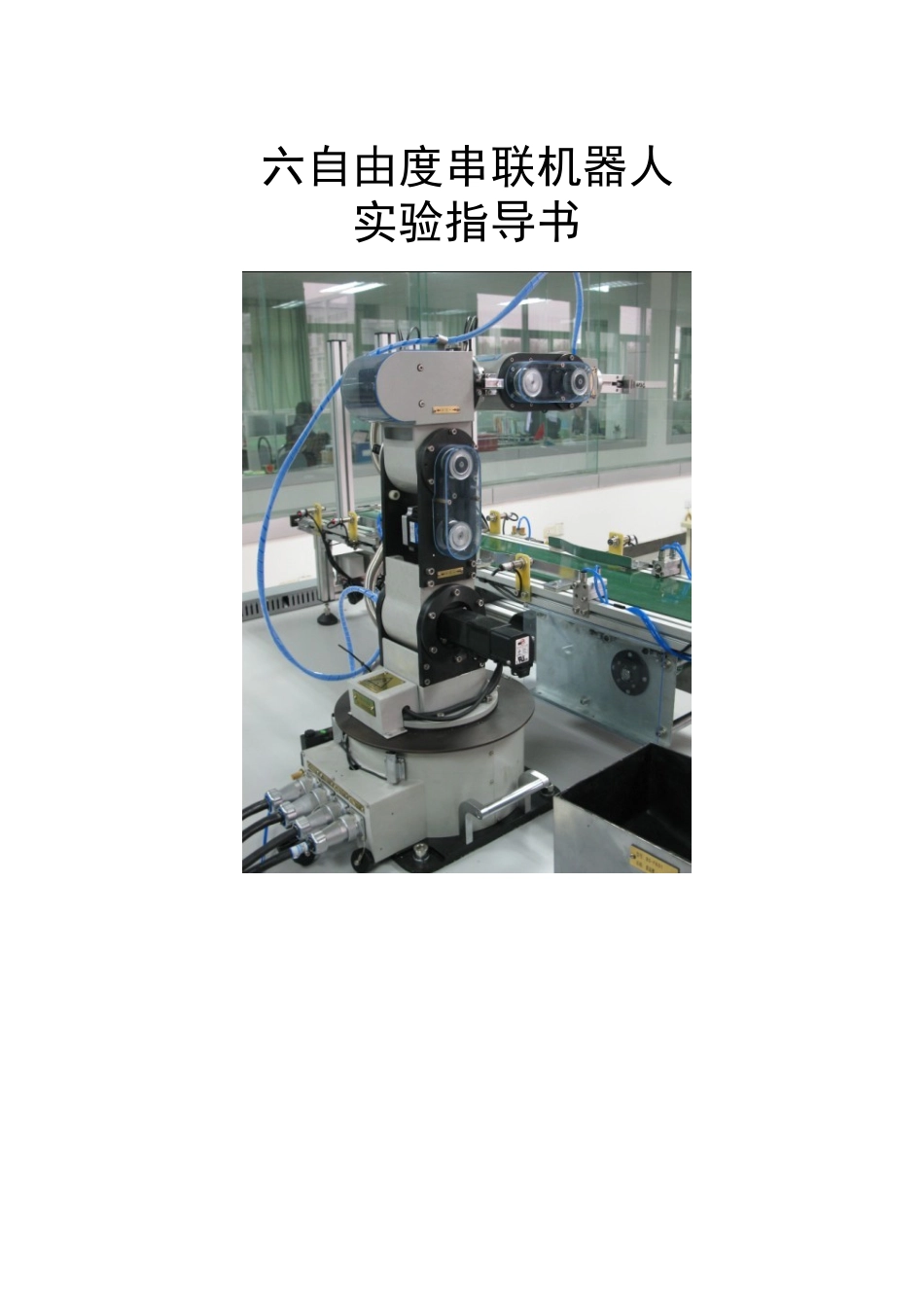

六自由度串联机器人实验指导书实验1机器人的认识1.1实验目的1、了解机器人的机构组成；2、掌握机器人的工作原理；3、熟悉机器人的性能指标；4、掌握机器人的基本功能及示教运动过程。1.2实验设备1、RBT-6T/S01S机器人一台；2、RBT-6T/S01S机器人控制柜一台。1.3实验原理机器人是一种具有高度灵活性的自动化机器，是一种复杂的机电一体化设备。本程所使用的机器人为6自由度串联机器人，其轴线相互平行或垂直，能够在空间内进行定位，采用交流伺服电机和步进电机混合驱动，主要传动部件采用可视化设计，控制简单，编程方便。整个系统包括机器人1台、电控柜1台、控制卡2块、实验附件1套（包括轴、套）、喷绘装置1套和机器人控制软件1套（实验设备用户可选）。机器人采用串联式开链结构，即机器人各连杆由旋转关节或移动关节串联连接，如图1-1所示。各关节轴线相互平行或垂直。连杆的一端装在固定的支座上（底座），另一端处于自由状态，可安装各种工具以实现机器人作业。关节的作用是使相互联接的两个连杆产生相对运动。关节的传动采用模块化结构，由锥齿轮、同步齿型带和谐波减速器等多种传动结构配合实现。机器人各关节采用伺服电机和步进电机混合驱动，并通过Windows环境下的软件编程和运动控制卡实现对机器人的控制，使机器人能够在工作空间内任意位置精确定位。图1-1机器人结构机器人技术参数如表1-1所示。表1-1机器人技术参数机构形式串联关节式驱动方式步进伺服混合驱动负载能力3Kg重复定位精度±0.08mm动作范围关节Ⅰ转动-150°～150°关节Ⅱ转动-135°～-45°关节Ⅲ转动-70°～50°关节Ⅳ转动-90°～90°关节Ⅴ转动-90°～90°关节Ⅵ转动-180°～180°最大速度关节Ⅰ转动60o/S关节Ⅱ转动60o/S关节Ⅲ转动60o/S关节Ⅳ转动60o/S关节Ⅴ转动60o/S关节Ⅵ转动120o/S最大展开半径610mm高度850mm本体重量≤40Kg操作方式示教再现/编程电源容量单相220V50Hz4A1.4实验步骤1、接通控制柜电源，待系统启动后，运行机器人软件，出现如图1-3所示主界面；2、按下控制柜“启动”按钮；3、点击主界面“机器人复位”按钮，机器人进行回零运动。观察机器人的运动，六个关节全部运动完成后，系统会提示复位完成，机器人处于零点位置；图1-3主界面4、点击“关节示教”按钮，出现如图1-4所示界面，按下“打开”按钮，在机器人软件安装目录下选择示教文件BANYUN.RBT6，示教数据会在示教列表中显示；5、在2个支架的相应位置上分别放置轴和轴套，然后按下“再现”按钮，机器人实现装配动作；6、如果想再做一次装配动作，按下“再现”按钮即可；7、点击“机器人复位”按钮，使机器人回到零点位置；8、按下控制柜的“停止”按钮；9、退出机器人软件，关闭计算机；10、断开控制柜的电源。图1-4关节示教界面1.5注意事项1、实验前确保机器人各电缆正确连接；2、在老师的指导下进行实验；3、机器人通电后，身体的任何部位不要进入机器人运动可达范围之内；4、机器人运动不正常时，及时按下控制柜的急停开关；5、系统启动顺序是先启动计算机和软件，然后机器人通电，断电时先断开机器人电源，再关闭软件和计算机，否则可能引起机器人误动作，造成人身伤害和设备损坏。实验2机器人的机械系统2.1实验目的1、了解机器人机械系统的组成；2、了解机器人机械系统各部分的原理及作用；3、掌握机器人单轴运动的方法。2.2实验设备1、RBT-6T/S01S机器人一台；2、RBT-6T/S01S机器人柜一台。2.3实验原理机器人机械系统主要由以下几大部分组成：原动部件、传动部件、执行部件。基本机械结构连接方式为原动部件→传动部件→执行部件。机器人的传动简图如图2-1所示。Ⅰ关节传动链主要由伺服（或步进）电机、减速器构成。Ⅱ关节传动链主要由伺服电机、减速器构成。Ⅲ关节传动链主要由步进电机、同步带、减速器构成。Ⅳ关节传动链主要由步进电机、减速器构成。Ⅴ关节传动链主要由步进电机、同步带、减速器构成。Ⅵ关节传动链主要由步进电机、同步带、减速器构成。在机器人末端还有一个气动夹持器。原动部件包括步进电机和伺服电机两大类，关节Ⅰ采用交流伺服（或步进）电机驱动方式；、Ⅱ采用交流伺服电机驱动方式；关节Ⅲ、Ⅳ、...
