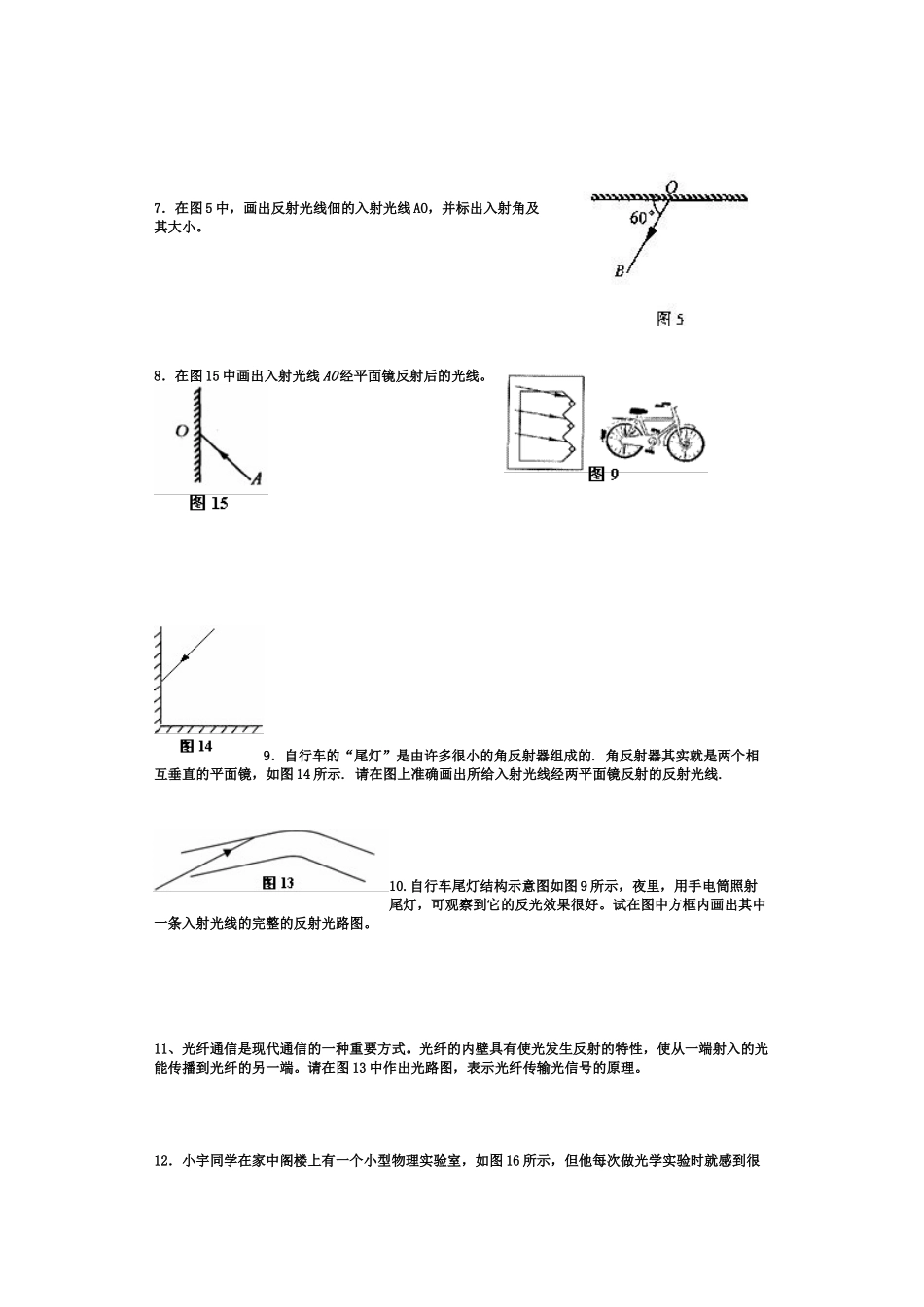

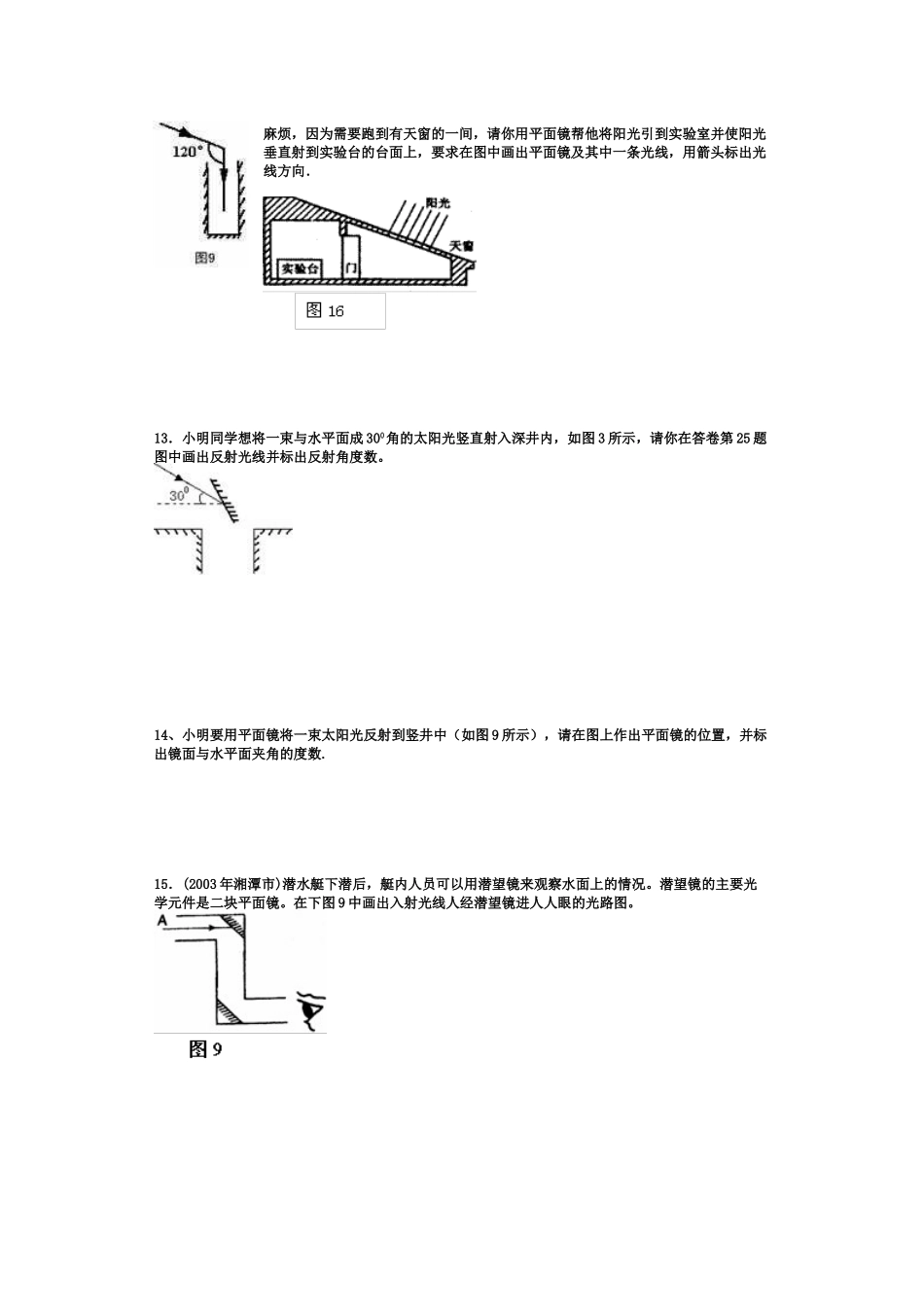

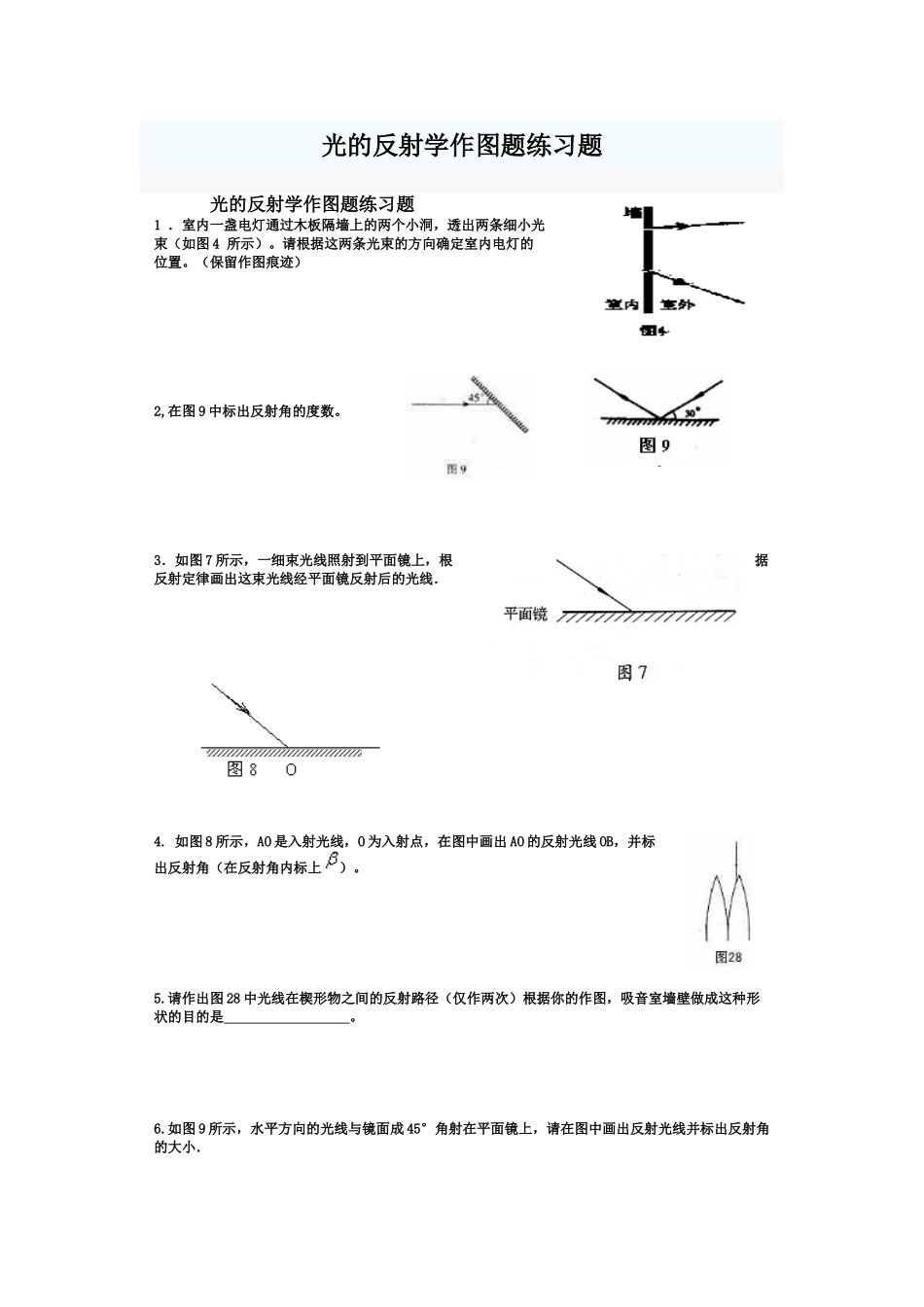

光的反射学作图题练习题光的反射学作图题练习题1．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）2,在图9中标出反射角的度数。3．如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．4.如图8所示，AO是入射光线，O为入射点，在图中画出AO的反射光线OB，并标出反射角（在反射角内标上）。5.请作出图28中光线在楔形物之间的反射路径（仅作两次）根据你的作图，吸音室墙壁做成这种形状的目的是。6.如图9所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．7．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。8．在图15中画出入射光线AO经平面镜反射后的光线。9．自行车的“尾灯”是由许多很小的角反射器组成的.角反射器其实就是两个相互垂直的平面镜，如图14所示.请在图上准确画出所给入射光线经两平面镜反射的反射光线.10.自行车尾灯结构示意图如图9所示，夜里，用手电筒照射尾灯，可观察到它的反光效果很好。试在图中方框内画出其中一条入射光线的完整的反射光路图。11、光纤通信是现代通信的一种重要方式。光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。请在图13中作出光路图，表示光纤传输光信号的原理。12．小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．13．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图3所示，请你在答卷第25题图中画出反射光线并标出反射角度数。14、小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.15．(2003年湘潭市)潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在下图9中画出入射光线人经潜望镜进人人眼的光路图。16.（上海市）在图6中，根据给出的入射光线AO和反射光线OB，画出相应的法线和平面镜。17.如图13所示为激光液面控制仪原理简图，固定的一束激光AO以入射角θ=60°照射到水平液面，反射光OB射到与其垂直的光屏上，用光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。如果液面高度降低，发现光点B在光屏上移动了一段距离到B′，请在图中标明B′的位置。(要求画出光路图)
