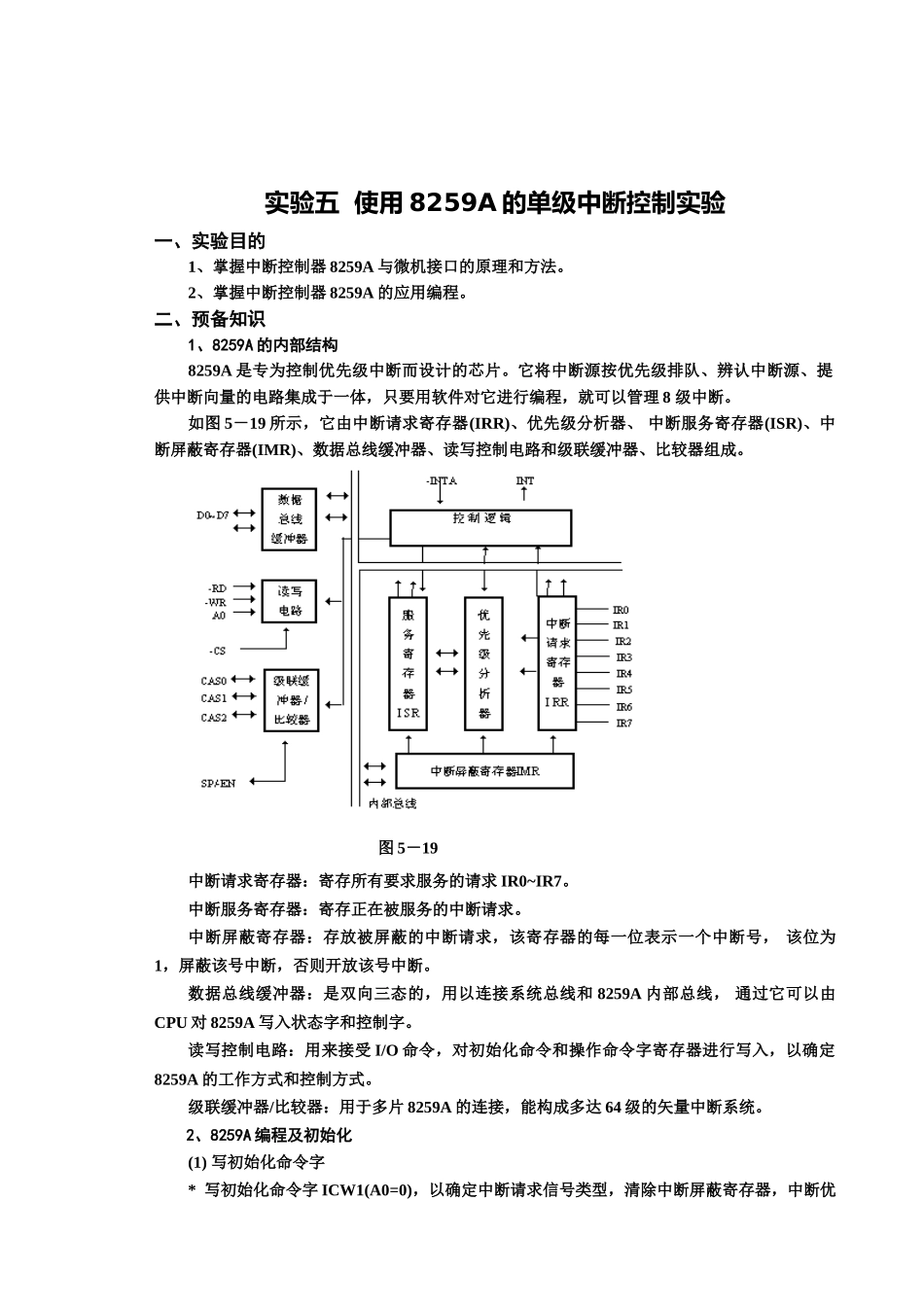

实验五使用8259A的单级中断控制实验一、实验目的1、掌握中断控制器8259A与微机接口的原理和方法。2、掌握中断控制器8259A的应用编程。二、预备知识1、8259A的内部结构8259A是专为控制优先级中断而设计的芯片。它将中断源按优先级排队、辨认中断源、提供中断向量的电路集成于一体，只要用软件对它进行编程，就可以管理8级中断。如图5－19所示，它由中断请求寄存器(IRR)、优先级分析器、中断服务寄存器(ISR)、中断屏蔽寄存器(IMR)、数据总线缓冲器、读写控制电路和级联缓冲器、比较器组成。图5－19中断请求寄存器：寄存所有要求服务的请求IR0~IR7。中断服务寄存器：寄存正在被服务的中断请求。中断屏蔽寄存器：存放被屏蔽的中断请求，该寄存器的每一位表示一个中断号，该位为1，屏蔽该号中断，否则开放该号中断。数据总线缓冲器：是双向三态的，用以连接系统总线和8259A内部总线，通过它可以由CPU对8259A写入状态字和控制字。读写控制电路：用来接受I/O命令，对初始化命令和操作命令字寄存器进行写入，以确定8259A的工作方式和控制方式。级联缓冲器/比较器：用于多片8259A的连接，能构成多达64级的矢量中断系统。2、8259A编程及初始化(1)写初始化命令字*写初始化命令字ICW1(A0=0)，以确定中断请求信号类型，清除中断屏蔽寄存器，中断优先级排队和确定系统用单片还是多片。*写初始化命令字ICW2，以定义中断向量的高五位类型码。*写初始化命令字ICW3，以定义主片8259A中断请求线上IR0~IR7有无级联的8259A从片。第i位=0，表明IRi引脚上无从片第i位=1，表明IRi引脚上有从片*写初始化命令ICW4，用来定义8259A工作时用8085模式，还是8088模式，以及中断服务寄存器复位方式等。(2)写控制命令字*写操作命令字0CW1，用来设置或清除对中断源的屏蔽。第i位=0，对应的中断请求IRi开放第i位=1，对应的中断请求IRi屏蔽注：OCW1如不写，则在初始化命令写入后，OCW1为全开放状态。*操作命令字OCW2，设置优先级是否进行循环、循环方式及中断结束方式。注：8259A复位时自动设置IR0优先权最高，IR7优先权最低。*操作命令字OCW3，设置查询方式、特殊屏蔽方式以及读取8259中断寄存器的当前状态。(3)8259A查询字通过OCW3命令字的设置，可使CPU处于查询方式，随时查询8259A有否中断请求，有则转入相应的中断服务程序。三、实验内容本系统中已设计有一片8259A中断控制芯片，工作于主片方式，8个中断请求输入端IR0~IR7对应的中断型号为8~F，其和中断矢量关于如下表5－3所示。表5－3根据实验原理图5－20（见下页），8259A和8088系统总线直接相连，8259A上连有一系统地址线A0，故8259A有2个端口地址，本系统中为20H、21H。20H用来写ICW1，21H用来写ICW2、ICW3、ICW4，初始化命令字写好后，再写操作命令字。OCW2、OCW3用口地址20H，OCW1用口地址21H。图5－14中，使用了3号中断源，IR3插孔和SP插孔相连，中断方式为边沿触发方式，每按一次AN按钮产生一次中断信号，向8259A发出中断请求信号。如果中断源电平信号不符规定要求则自动转到7号中断，显示“Err”。CPU响应中断后，在中断服务中，对中断次数进行计数并显示，计满5次结束，显示器显示“8259Good”。四、实验线路连接8259A的IR3插孔和SP插孔相连。SP插孔初始电平为低电平。图5－20五、实验软件框图六、实验软件清单CODESEGMENTASSUMECS:CODEINTPORT1EQU0020HINTPORT2EQU0021HINTQ3EQUINTREEUP3INTQ7EQUINTREEUP7CONTPORTEQU00DFHDATAPORTEQU00DEHDATA0EQU0580HDATA1EQU0500HDATA2EQU0508HDATA3EQU0518HDATA4EQU0520HORG1800HSTART:JMPTint1Tint1:CALLFORMATCLDMOVDI,DATA0MOVCX,08HXORAX,AXREPSTOSWMOVSI,DATA3CALLLEDDISP;DISP8259-1MOVAX,0HMOVDS,AXCALLWRINTVER;WRITEINTRRUPTMOVAL,13HMOVDX,INTPORT1OUTDX,ALMOVAL,08HMOVDX,INTPORT2OUTDX,ALMOVAL,09HOUTDX,ALMOVAL,0F7HOUTDX,ALMOVBYTEPTRDS:[0601H],01H;TIME=1STIWATING:JMPWATINGWRINTVER:MOVAX,0HMOVES,AXMOVDI,002CHLEAAX,INTQ3STOSWMOVAX,CSSTOSWMOVDI,003CHLEAAX,INTQ7STOSWMOVAX,CSSTOSWRETINTREEUP3:CLIMOVAL,DS:[0601H]CALLCONVERSMOVSI,DATA0CALLLEDDISPDMOVAL,20HMOVDX,INTPORT1OUTDX,ALADD...
