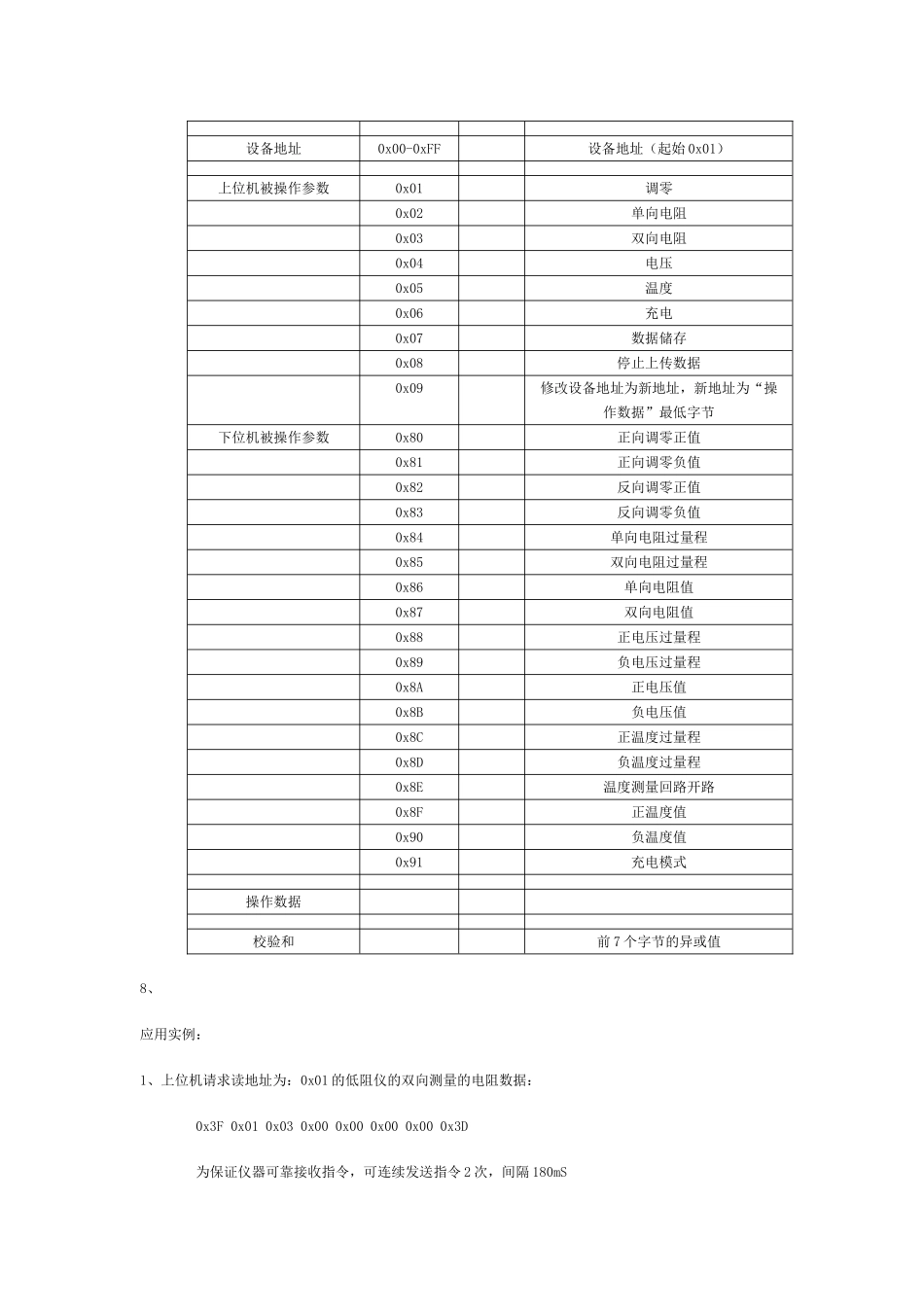

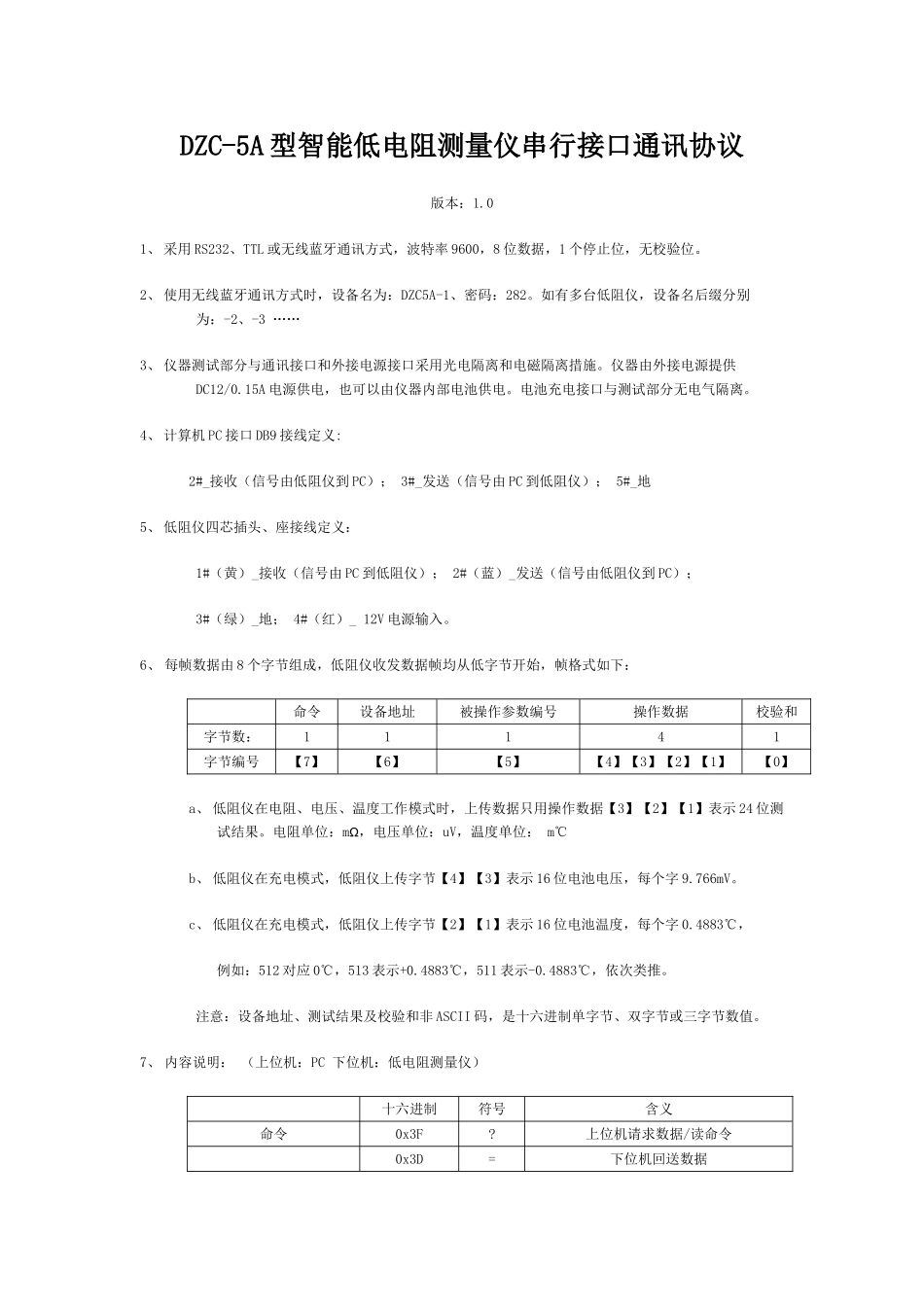

DZC-5A型智能低电阻测量仪串行接口通讯协议版本：1.01、采用RS232、TTL或无线蓝牙通讯方式，波特率9600，8位数据，1个停止位，无校验位。2、使用无线蓝牙通讯方式时，设备名为：DZC5A-1、密码：282。如有多台低阻仪，设备名后缀分别为：-2、-3……3、仪器测试部分与通讯接口和外接电源接口采用光电隔离和电磁隔离措施。仪器由外接电源提供DC12/0.15A电源供电，也可以由仪器内部电池供电。电池充电接口与测试部分无电气隔离。4、计算机PC接口DB9接线定义:2#_接收（信号由低阻仪到PC）；3#_发送（信号由PC到低阻仪）；5#_地5、低阻仪四芯插头、座接线定义：1#（黄）_接收（信号由PC到低阻仪）；2#（蓝）_发送（信号由低阻仪到PC）；3#（绿）_地；4#（红）_12V电源输入。6、每帧数据由8个字节组成，低阻仪收发数据帧均从低字节开始，帧格式如下：命令设备地址被操作参数编号操作数据校验和字节数：11141字节编号【7】【6】【5】【4】【3】【2】【1】【0】a、低阻仪在电阻、电压、温度工作模式时，上传数据只用操作数据【3】【2】【1】表示24位测试结果。电阻单位：mΩ，电压单位：uV，温度单位：m℃b、低阻仪在充电模式，低阻仪上传字节【4】【3】表示16位电池电压，每个字9.766mV。c、低阻仪在充电模式，低阻仪上传字节【2】【1】表示16位电池温度，每个字0.4883℃，例如：512对应0℃，513表示+0.4883℃，511表示-0.4883℃，依次类推。注意：设备地址、测试结果及校验和非ASCII码，是十六进制单字节、双字节或三字节数值。7、内容说明：（上位机：PC下位机：低电阻测量仪）十六进制符号含义命令0x3F?上位机请求数据/读命令0x3D=下位机回送数据设备地址0x00-0xFF设备地址（起始0x01）上位机被操作参数0x01调零0x02单向电阻0x03双向电阻0x04电压0x05温度0x06充电0x07数据储存0x08停止上传数据0x09修改设备地址为新地址，新地址为“操作数据”最低字节下位机被操作参数0x80正向调零正值0x81正向调零负值0x82反向调零正值0x83反向调零负值0x84单向电阻过量程0x85双向电阻过量程0x86单向电阻值0x87双向电阻值0x88正电压过量程0x89负电压过量程0x8A正电压值0x8B负电压值0x8C正温度过量程0x8D负温度过量程0x8E温度测量回路开路0x8F正温度值0x90负温度值0x91充电模式操作数据校验和前7个字节的异或值8、应用实例：1、上位机请求读地址为：0x01的低阻仪的双向测量的电阻数据：0x3F0x010x030x000x000x000x000x3D为保证仪器可靠接收指令，可连续发送指令2次，间隔180mS2、下位机地址为：0x01低阻仪上传的双向测量的电阻值10000mΩ：0x3D0x010x870x000x000x270x100x8C3、使用串口调试软件接收、发送数据时注意：低字节是在数据列前面的，与上述例子的顺序相反。使用串口调试软件的上位机指令：3f0000000001013f调零3c0000000002013f单向电阻3d0000000003013f双向电阻3a0000000004013f电压3b0000000005013f温度380000000006013f充电390000000007013f数据存储360000000008013f停止上传350200000009013f地址1修改为2350100000009023f地址2修改为1注意：上位机务必慎用“修改设备地址为新地址”和“停止上传数据”指令。当修改仪器地址后，要记清地址。否则，只能0-255逐一试探，或返厂刷新程序。服务：可根据用户需求开发仪器新的功能。除外置充电电源、测试电缆、充电电池外，整机由于质量原因，保修5年。保修期后只收材料费，运费自理。仪器终身免费校调，免费软件版本升级。地址：湖南省湘潭市楠竹山、江南工业集团有限公司工艺技术研究所联系人：尹波电话、传真：0731-5830073113873252096邮编：411207E_MAIL：y6676@163.comQQ：54792036（请注明：低阻仪）新浪博客：http://blog.sina.com.cn/y6676有产品最新的研究论文、资料、图片
