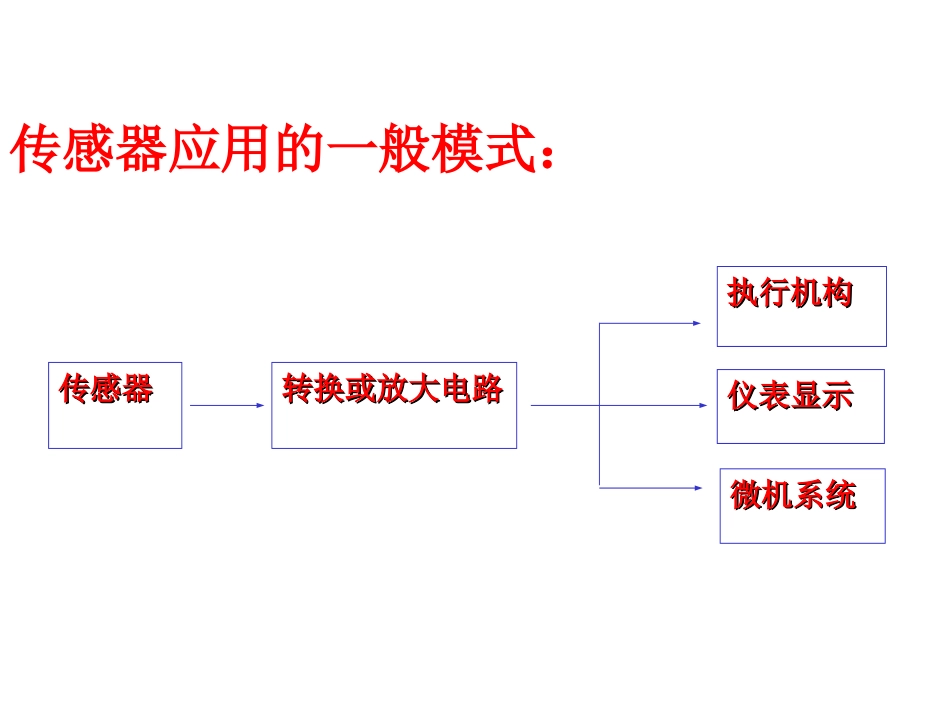

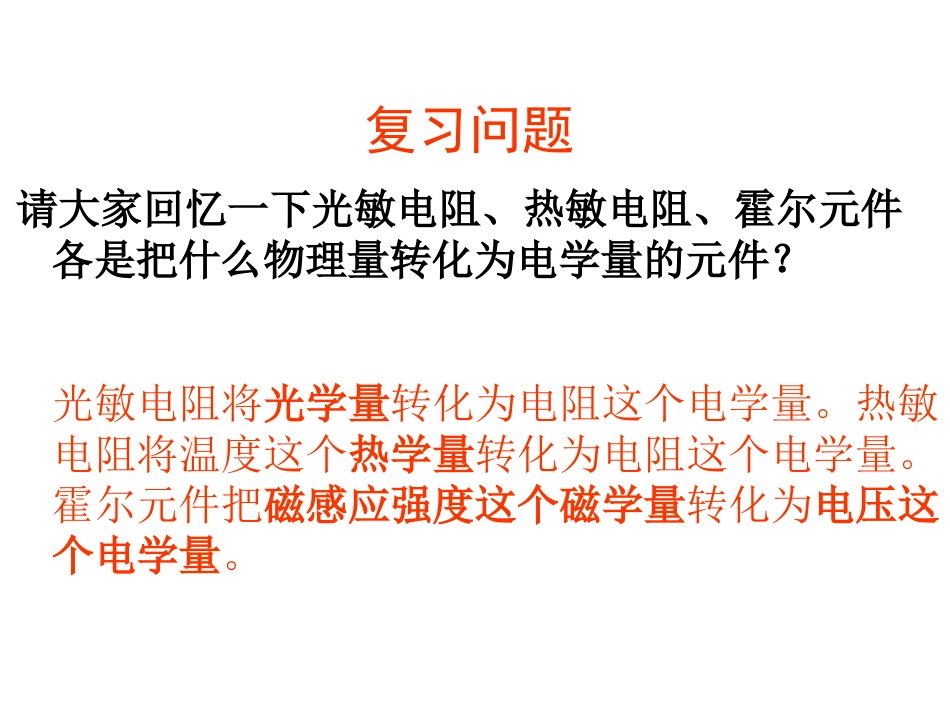

6.2传感器的应用复习问题请大家回忆一下光敏电阻、热敏电阻、霍尔元件各是把什么物理量转化为电学量的元件？光敏电阻将光学量转化为电阻这个电学量。热敏电阻将温度这个热学量转化为电阻这个电学量。霍尔元件把磁感应强度这个磁学量转化为电压这个电学量。传感器应用的一般模式：传感器传感器转换或放大电路转换或放大电路执行机构执行机构仪表显示仪表显示微机系统微机系统a、原理：（电阻应变片）是利用电阻应变效应原理制成的、应用最为广泛的电阻式传感器，主要用于机械量的检测中，如力、压力等物理量的检测。1、力传感器的应用——电子秤b、型变与电阻的关系：形状拉伸R形状压缩R3、应变片能够把物体形变这个力学量转化为电压这个电学量1、电子秤的测力装置是力传感器，它是由一个金属梁和两个应变片一起组成了测力部分。2、在金属梁没有力的情况下，金属梁处于水平状态，梁的上下应变片的长度没变且相等，两应变片的电阻大小也相等，当给金属梁施加竖直向下的力时，金属梁会向下弯曲，使得金属梁上面的应变片被拉长，电阻变大，两端电压也变大，而下边的应变片被挤压收缩，电阻变小，两端的电压也减小，使得两应变片两端电压值不相等，存在差值，控制电路就通过这个差值，经过放大电路将差值信号放大，再在显示器上显示出数字，即力F的大小。练习1.关于电子秤中应变式力传感器的说法正确的是（）A.应变片是由多用半导体材料制成B.当应变片的表面拉伸时，其电阻变大；反之，变小C.传感器输出的是应变片上的电压D.外力越大，输出的电压差值也越大ABD温度传感器的应用（一）——电熨斗温控开关：取一个报废的日光灯启辉器，去掉外壳，敲碎氖泡的玻璃，可以看到一个U型的双金属片，双金属片的旁边有一根直立的金属丝，两者构成一对触点，常温下触点是分离的，用火焰靠近金属片，可以看到双金属片的形状变化，与金属丝接触，熄灭火焰，双金属片逐渐恢复原状，两个触点分离。把这个启动器用到温控开关，可以控制小灯泡的亮和灭。U形动触片静触片氖泡图1思考与讨论：（1）常温下，电熨斗上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热．温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用．（2）熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性钢片升降，从而改变触点接触的难易，达到控制在不同温度的目的．温度传感器的应用（二）——电饭锅人类已步入电气化时代，随着人们生活质量的提高，电饭锅、电饭煲已经走进越来越多的家庭，为什么电饭锅、电饭煲能自动加热和保温而不会使饭烧焦呢？常温下具有铁磁性，能够被磁体吸引，温度达到约103℃，失去铁磁性．原来电饭锅中采用了温度传感器，能够随着温度的变化自动控制电路的开关。温度传感器的主要元件是什么？感温铁氧体。感温铁氧体的组成物质是什么？氧化锰、氧化锌和氧化铁粉末混合烧结而成。感温铁氧体有何特点？什么是“居里点”？现象：当感温铁氧体的温度升高到一定数值时，感温铁氧体与磁铁分离。说明温度升高到一定数值时，感温铁氧体的磁性消失。居里点，又称居里温度，即指103℃。观察演示实验：感温铁氧体的特性。电饭锅的结构示意图。“”思考并回答教材思考与讨论中的问题，了解电饭锅的工作原理。1、开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。2、水沸腾后，锅内大致保持100℃不变。3、饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．4、如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103”℃，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电...
