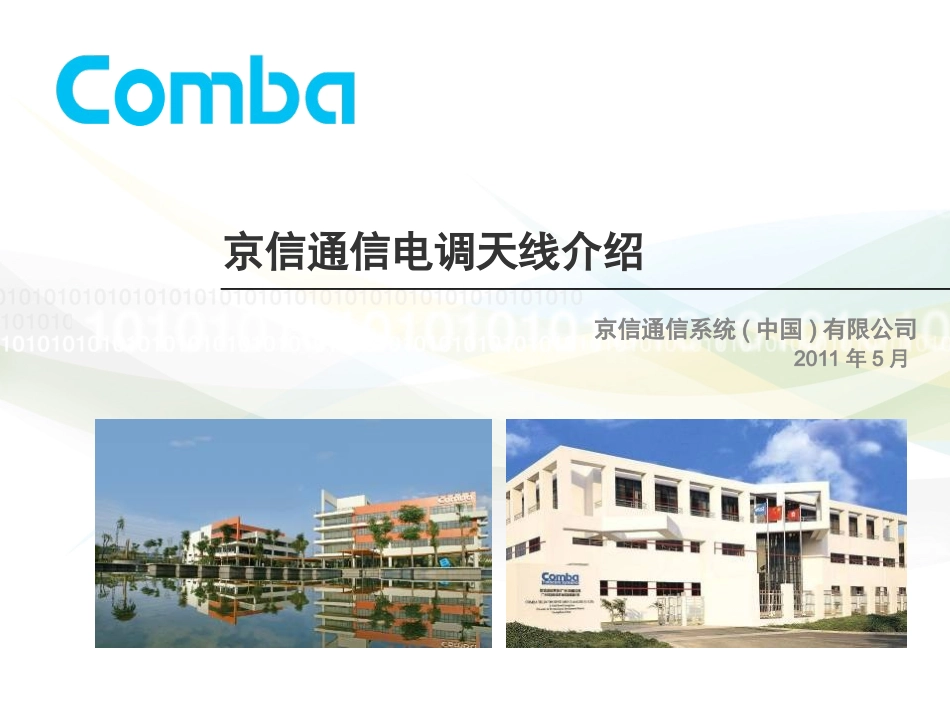

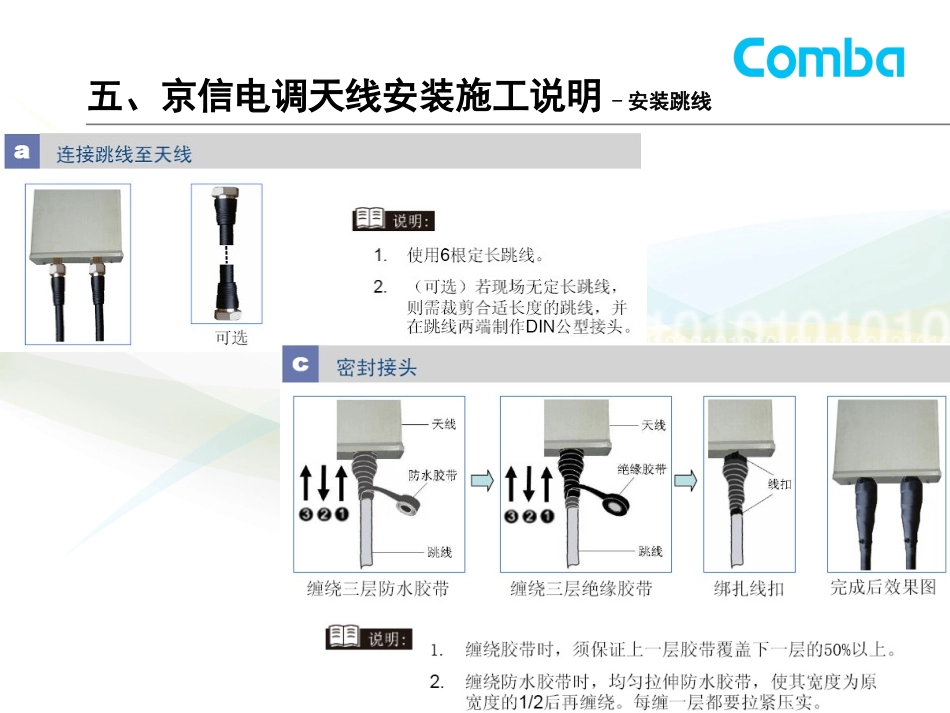

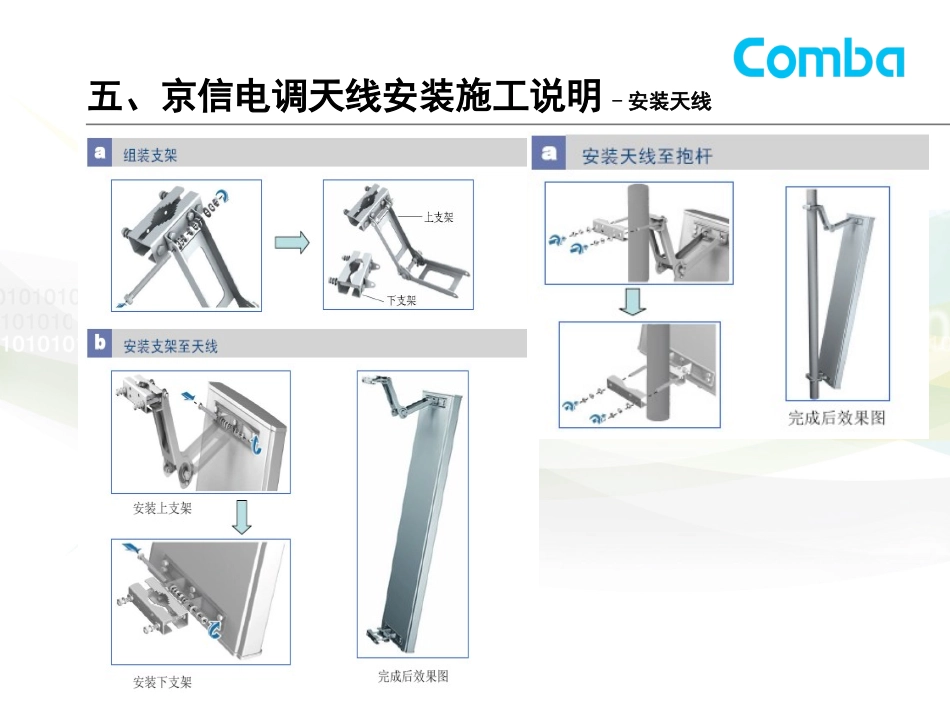

京信通信系统(中国)有限公司2011年5月京信通信电调天线介绍五、京信电调天线安装施工说明-安装天线五、京信电调天线安装施工说明-安装跳线五、京信电调天线安装施工说明-调整方位角五、京信电调天线安装施工说明-调整机械下倾角五、京信电调天线安装施工说明-安装远程电调系统外置电调天线应用方式外置电调天线应用方式远端控制单元RCU和天线本体分离,可以在塔下进行调节,也可以直接通过手动调节。控制线接口控制线接口RCURCU五、京信电调天线安装施工说明-安装远程电调系统电电调调天天线线远远程程电电调调系系统统组组成成说说明明五、京信电调天线安装施工说明-安装远程电调系统电调天线安装应用注意事项:电调天线安装应用注意事项:1、电调天线串联接入时,需要在安装天线的RCU时记录RCU的序列号,该序列号在手持机校准时可以扫描到,用于区分该RCU是用于那个扇区的天线。1、电调天线串联接入时,需要在安装天线的RCU时记录RCU的序列号,该序列号在手持机校准时可以扫描到,用于区分该RCU是用于那个扇区的天线。2、从天线口最远端处到手持机的距离最长不超过150m。3、由于天线手持机预留的端口为母头,因此串联后拉到塔下的电缆接头必须为公头方可。4、防水:对RCU进行防水处理,特别是两端接口处必须用防水胶泥胶布包装保护。5、绑扎控制线:将RCU间串联的短控制线绑扎在馈线或者抱杆上,将下拉的主控制线每间隔1米绑扎在馈线或者抱杆上。2、从天线口最远端处到手持机的距离最长不超过150m。3、由于天线手持机预留的端口为母头,因此串联后拉到塔下的电缆接头必须为公头方可。4、防水:对RCU进行防水处理,特别是两端接口处必须用防水胶泥胶布包装保护。5、绑扎控制线:将RCU间串联的短控制线绑扎在馈线或者抱杆上,将下拉的主控制线每间隔1米绑扎在馈线或者抱杆上。五、京信电调天线安装施工说明-安装远程电调系统外置电调天线控制线RCU电调天线控制器便携式电调天线控制器远端控制单元RCU和天线本体分离,可以在塔下远程手持机调节。外置驱动电机电调天线应用方式五、京信电调天线安装施工说明-安装远程电调系统1、拿掉旋轮;2、装上RCU;3、连上控制线(串联或并联)。五、京信电调天线安装施工说明-安装远程电调系统外置电调天线应用方式——并联接入外置电调天线应用方式——并联接入控制信息通过多芯电缆传达给RCU,由室外控制单元RCU完成对电调天线角度的调整,RCU外置。控制命令由在机房由一个简易手持调测机下达。RCU电调天线多芯电缆基站电调天线电调天线RF电缆手持调测机RCURCURCU单独拉线至塔下,需要调节时接入手持机即可工作。RCU单独拉线至塔下,需要调节时接入手持机即可工作。五、京信电调天线安装施工说明-安装远程电调系统外置电调天线应用方式——串联接入外置电调天线应用方式——串联接入控制信息通过多芯电缆传达给RCU,由室外控制单元RCU完成对电调天线角度的调整,RCU外置。控制命令由在机房由一个简易手持调测机下达。RCU电调天线多芯电缆基站电调天线电调天线RF电缆RCURCU串联接入串联接入串联接入串联接入从天线口最远端处从天线口最远端处到手持机的距离最到手持机的距离最长不超过长不超过150m150m从天线口最远端处从天线口最远端处到手持机的距离最到手持机的距离最长不超过长不超过150m150m五、京信电调天线安装施工说明-安装远程电调系统推荐应用外置电调天线应用方式——加入BT串联外置电调天线应用方式——加入BT串联控制信息通过多芯电缆传达给RCU,由室外控制单元RCU完成对电调天线角度的调整,RCU外置。控制命令由在机房由一个简易手持调测机下达。RCU电调天线基站电调天线电调天线RF电缆RCURCUBTBT多芯电缆RF电缆五、京信电调天线安装施工说明-安装远程电调系统六、京信电调天线下倾角调节说明---手动调节手动直接调节下倾角应用方式手动直接调节下倾角应用方式可以在天线下直接旋动旋钮,直接调节下倾角,通过下方的标杆识别倾角。适用于安装不高的楼顶型基站,经济便利。旋钮:通过旋转,调节电调天线倾角。标尺:可读出电调天线电下倾角。六、京信电调天线下倾角调节说明---手持机调节手持机机房调节下倾角应用方式手...
