二极管反向耐压测试VIP免费

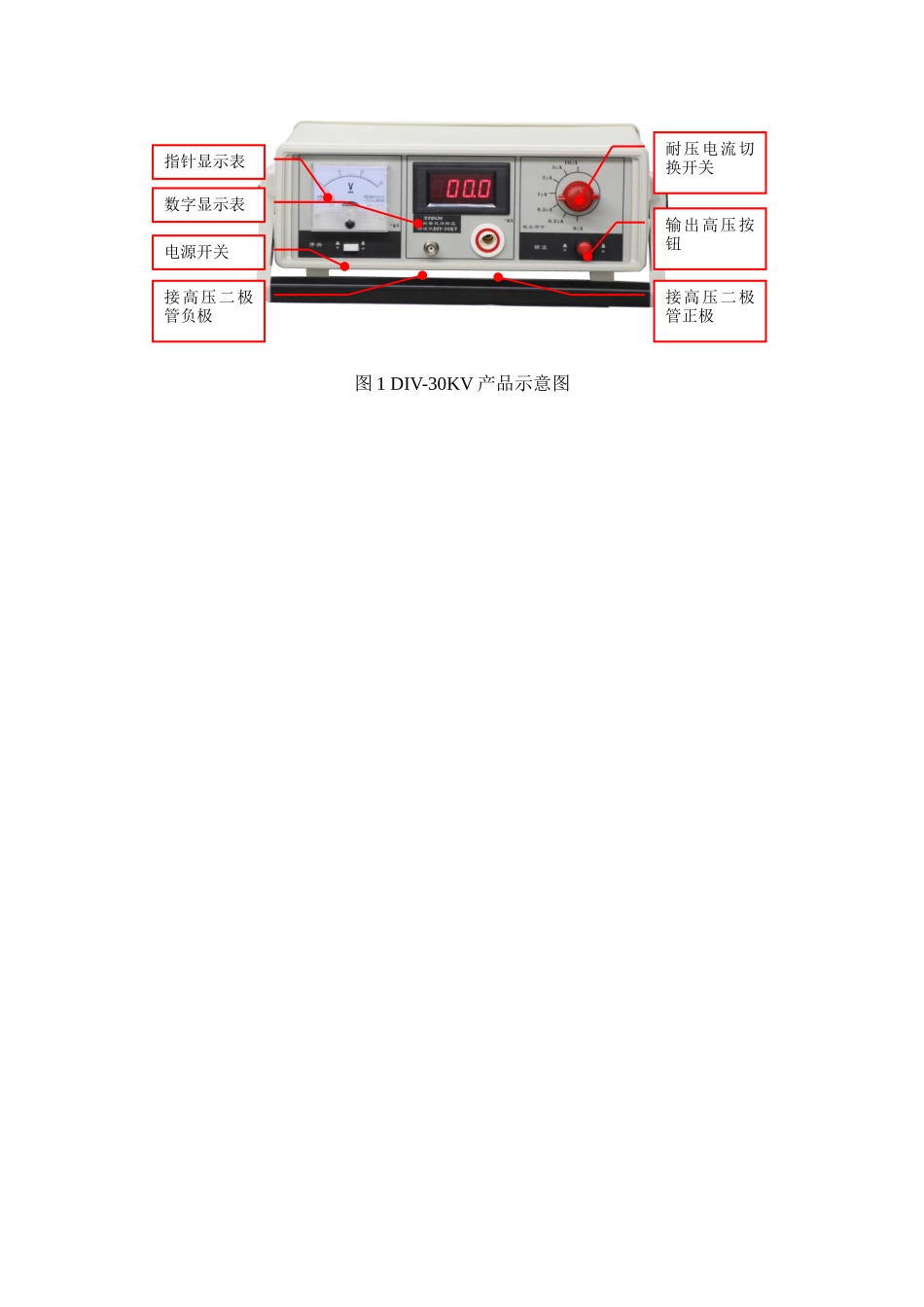

最高反向工作电压是二极管的重要指标，是指加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电压值。例如IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。然而二极管出厂时会存在参数不一致，为了保证使用生产中产品性能的一致性，下面介绍艾克思科技生产的DIV-30KV型高压二极管反向耐压测试仪的使用方法，希望能为您的产品一致性把关。一、主要特点A:高压模块全固态、无火花，开关干扰小B:可调范围大C:自带高精度连续可调高压源D:适应性强E:输出电压高F:多档耐压恒流值切换G:高可靠性（过流、过热、短路保护）H:电源稳定度高I:数字显示与指针显示J:输入220VAC50Hz市电二、主要技术指标1、工作电压：AC220V+10%50Hz规格型号最高输出电压最大输出电流输出功率30KV/10uA30KV10uA0.3W2、高压输出范围：0~30kV3、耐压漏电流：0.2uA、0.5uA、1uA、2uA、5uA、10uA4、环境条件：温度：0℃～40℃三、面板示意图图1DIV-30KV产品示意图指针显示表电源开关接高压二极管负极接高压二极管正极输出高压按钮耐压电流切换开关数字显示表四、电源参数类型数值单位备注测试仪器输入PowerRequirement220±10%VAC市电50Hz/60Hz输出最高电压Outputvoltage30.0kV输出电流Outputcurrent0-10.0uA电流可通过切换选择输出功率OutputRate0.3W源效应Inputaffectoutput≤0.5%仅由于输入源电压从额定值到+10%变化时引起的输出电压变化率时漂TimeDrift≤1%仅由于电源连续工作时间大于24小时时引起的输出电压变化率温漂Temperaturedrift≤0.1%仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率负载效应Loadaffectoutput≤3%仅由于输出电流从零至额定值变化时引起的输出电压变化率纹波电压（r.m.s）≤1%额定输出功率状态时测量输出电压调节范围Outputvoltage0-30.0KV输出极性Outputvoltagepolar阳极输出Anode调节方式Adjustmethod多档切换手动manualcontrol输出电压显示分辨率Outputvoltage1*100Vdisplayaccurate输出电流显示分辨率Outputcurrentdisplayaccurate0.1uA保护方式Protectingmethod过压、过流、温度、短路Overvoltage、current、temperature、short五、使用方法1、设备连线断开电源的情况下，对电源设备进行连线；二极管连接DIV-30KV输出正极高压负输入；二极管连接DIV-30KV输出正极高压正输入；对测试高压二极管做好绝缘处理；连接电源线。图2二极管负极引线结构负极引线是同轴屏蔽线，具有双重结构，屏蔽层用于消除外界干扰，轴线用于真实信号传输，在做二极管工装时候，应该讲屏蔽层和工装的壳金属相连。注意：电源可靠接地。2、二极管耐压测试步骤漏电流输入端，接高压二极管负极屏蔽层，消除工频干扰源的干扰打开电源开关；旋转切换开关，选择测试漏电流数值；确保连续可靠，绝缘处理合理，此时按下输出按钮；根据数字电压表和指针电压表数值读数；读完数值后，松开电压输出旋钮，此时高压开始泄放；观察电压显示表数字，高压电压泄放完毕后，方可进行其余拆装工作；注意：若数字电压表不亮，必须立即关机，检查连线是否正确。若是设备故障，请与生产厂家联系，不得擅自打开仪器，否则不保修。3、关机：须先将电流调节旋钮调到零，再按下电源开关。4、以上步骤正常，说明仪器完好，可投入试验。（再次开机须间隔至少一分钟）。5、过热保护，若实验过程中输出瞬间停止，显示表正常工作，指示灯正常工作，则是过热保护电路动作，不用任何操作，待内部温度下降自动恢复工作状态。六、DIV-30KV尺寸电源尺寸：长290mm*高270mm*深120mm（不包括前后面板上的按钮、保险丝座、插头、导线的引出长度）。七、注意事项1、注意防震、防潮及防尘。2、如果一切电源接入220V市电，打开电源开关，电源指示灯不亮，拔掉电源线用一字口螺丝刀向外启开电源保险丝座检查保险丝是否断开，若保险丝断开换上新的6A250V保险丝。3、仪器从低温处移至高温处时，应放置数小时待设备温度接近空气温度时，再开机使用，以免设备内部产生凝露影响正常试验。4、如环境湿度大，不易开机。若受潮严重，须进行干燥处理，可放...
