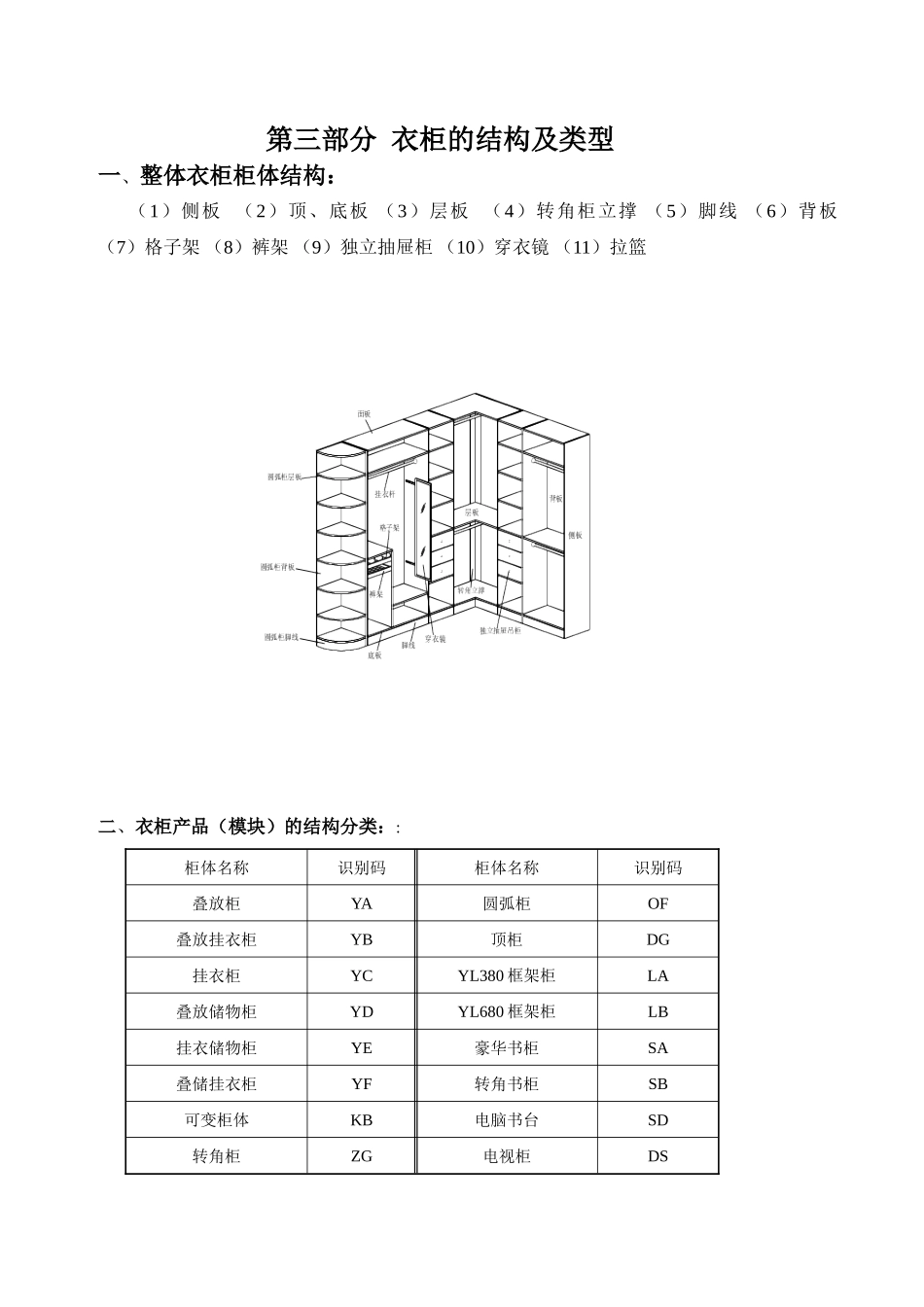

第三部分衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:柜体名称识别码柜体名称识别码叠放柜YA圆弧柜OF叠放挂衣柜YB顶柜DG挂衣柜YCYL380框架柜LA叠放储物柜YDYL680框架柜LB挂衣储物柜YE豪华书柜SA叠储挂衣柜YF转角书柜SB可变柜体KB电脑书台SD转角柜ZG电视柜DS注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。请看图例：2）叠放挂衣柜：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。请看图例：3）挂衣柜：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。请看图例：4）叠放储物柜：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。请看图例：5）挂衣储物柜：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。请看图例：6）叠储挂衣柜：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。请看图例：7）可变柜体：主要是指深度，高度标准；只有宽度从801—1200mm可变称为可变柜体。请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm与367mm。一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm为间距标准。请看图例：三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。衣柜前后都有脚线，脚线高度为70mm。2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm厚的180mm宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。3）对于衣柜衣帽间侧板，顶（底）板为490mm深的柜子，背板包槽15mm，槽宽6*6mm深。层板深度为475mm。对于侧板，顶（底）板为550mm深的柜子，背板包槽15mm，槽宽6*6mm深。层板深度为485mm。请看示意图：2、顶柜的结构知识1）衣柜要做趟门带顶柜，上导轨直接装在顶柜的底板上；不过在下面还是要加一块18mm厚的110mm宽的下垫板装趟门的下导轨。2）顶柜做平开门总深度是600mm，侧板是580mm深，背板包槽15mm，槽宽6*6mm深。如有中侧板是565mm。请看示意图：3、转角柜的结构知识1）转角柜由于结构比较特殊，要单独设计成一个独立的柜子，左右两边不能与邻柜共用侧板，在背后转角位置需做两块120mm宽的立板，用于加固和安装背板。2）转角柜的层板是一整块板，然后经过加工切L型而成的，脚条为70mm高度，柜子结构要注意的是背后的两块120mm宽的立板。3）转角柜一般情况下只适合做衣帽间，如果要做趟门或是平开门请先咨询衣柜开发部的相关人员。（公司建议转角柜不做趟门或是平开门）请看示意图：4、圆弧柜的结构知识1）圆弧柜是一个独立的柜子，不能与邻柜共用侧板，如果是490*490mm的柜子。侧板是490mm，那背板就是472mm。2）圆弧柜的脚线是一个整体，70mm（H）。请看示意图：5、YL680框架柜结构知识1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆组合而成的。2）层板厚度为25mm，宽度为500-1000mm（标准递增为100mm）。3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。推柜的顶板为25mm，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm，高度根据抽屉的个数来发生变化。（正常为800*520*630（H）三抽）请看示意图：6、YL380框架柜结构知识1）框架柜是由立柱、弯管、脚座、层板连接件、层板、推柜、挂衣杆、玻璃层板托、玻璃层板组合而成的。2）层板厚度为25mm，宽度为500-1000mm（标准递增为100mm）。3）推柜放置在框架衣柜的下方，装有滑轮，可以任意移动。推柜的顶板为25mm，为了方便拉进（出）推柜的尺寸一般比层板尺寸小10mm，高度根据抽屉的个数来发生变化。（正常为...
