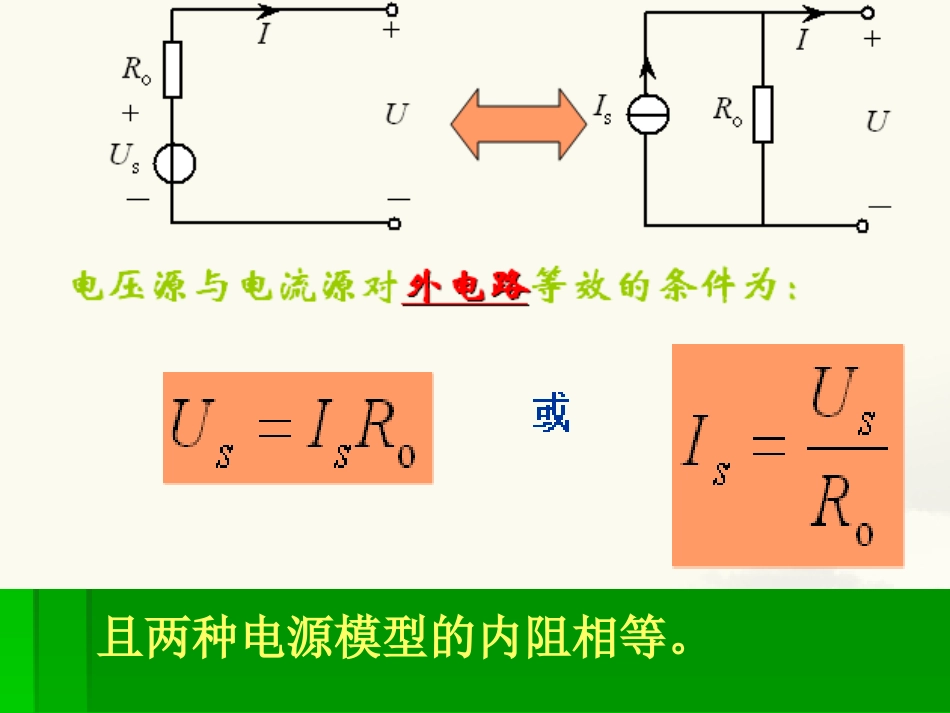

电压源与电流源的等效变换南阳市宛西中专恒压源与恒流源特性比较且两种电源模型的内阻相等。等效变换的注意事项:(1)“等效”是指“对外”等效(等效互换前后对外伏--安特性一致),对内不等效。(RO不消耗能量)对内不等效(RO消耗能量)(2)恒压源和恒流源不能等效互换。(3)电源等效互换时,恒压源E与电源内阻R0的串联,恒流源IS与电源内阻R0的并联,且转换前后E与Is的方向保持不变。(4)只要一个电动势为E的理想电压源和某个电阻R串联的电路,都可以化为一个电流为IS的理想电流源和这个电阻并联的电路。例1:将图1中的电压源转化为等效电流源,并画出等效电路。图1图2解:AVRVISSS13.247100内阻相等。所以图2所示即为等效电路。例2:将图(a)中的电流源转化为等效电压源,并画出其等效电路。解:V100.1A10=mRIVSSS内阻相等。所以等效电路如图(b)例3:用电源模型等效变换的方法求图(a)电路的电流I1和I2。解:将原电路变换为图(c)电路,由此可得:A1351052IA1351052IA121221IIA121221II
