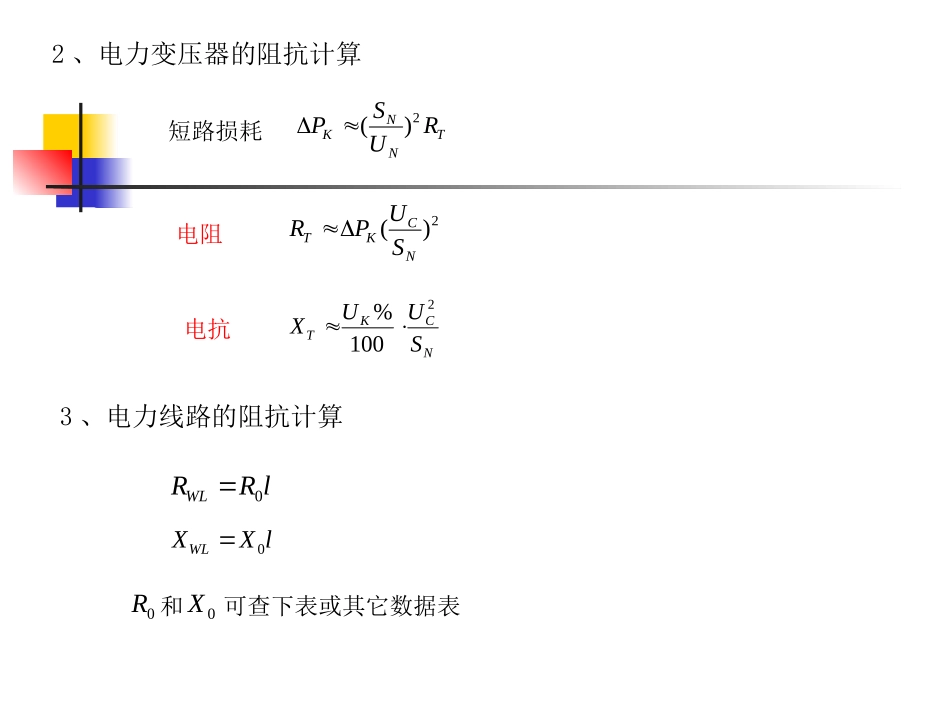

第三节无限大容量电力系统中短路电流的计算短路电流计算过程:绘出计算电路图、元件编号、绘等效电路、计算阻抗和总阻抗、计算短路电流和短路容量。计算方法:欧姆法、标幺制法一、采用欧姆法进行三相短路计算计算公式22)3(3XRUICK)3()3(3KCKIUS计算高压短路时电阻较小,一般可忽略。3/X≥R时,可忽略R3/R≥X时,可忽略X1、电力系统的阻抗计算OCCSSUX2电力系统的电阻相对于电抗很小,不予考虑。2、电力变压器的阻抗计算TNNKRUSP2)(2)(NCKTSUPRNCKTSUUX2100%短路损耗电阻电抗3、电力线路的阻抗计算lRRWL0lXXWL00R0X和可查下表或其它数据表电力线路每相的单位长度电抗平均值线路电压线路结构35kV及以上6~10kV220/380V架空线路电缆线路0.400.120.350.080.320.0664、阻抗换算(有变压器时)电路内各元件的阻抗都必须按照短路点的短路计算电压统一换算,换算的条件是元件功率损耗不变。2'')(CCUURR2'')(CCUUXX例3—1二、标幺制法进行三相短路电流计算1、标幺值概念任一物理量的标幺值ddAAA(实际值与基准值之比)基准容量(可以任意选取,一般取100MVA)MVASd100基准电压(通常取短路计算电压)cdUU基准电流CddddUSUSI33基准电抗dCddSUIDUX232、元件标幺值:电力系统电抗标幺值:OCddCOCCdSSSSSUSUXXX//22电力变压器电抗标幺值:电力线路电抗标幺值:NdKdCNCKdTTSSUSUSUUXXX100%/100%2222/CdOdCOdWLWLUSlXSUlXXXX3、短路电流标幺值及短路电流计算*)*3()3(2)3()3(13/3/XIIIIXXSUUSXUIIIddKKdCCdCdKK根据可以计算出。)3(KI)3()3()3()3(''shshIiII4、三相短路容量**)3()3(33XSXUIUISdcdCKK例3—2四、两相短路电流的计算ZUICK2)2(866.02/3/)3()2(KKII五、单相短路电流的计算大接地电流系统、三相四线制系统发生单相短路时321)1(3ZZZUIK(要考虑正序、负序、零序阻抗)0)1(ZUIK工程中简单计算单相短路回路的阻抗:20200)()(XXRRZTT结论:在无限大容量系统中,两相短路电流和单相短路电流均比三相短路电流小,电气设备的选择与校验应采用三相短路电流,相间短路保护及灵敏度校验应采用两相短路电流,单相短路电流主要用于单相短路保护的整定热稳定度的校验。
