常用电气元件的认识课件VIP免费

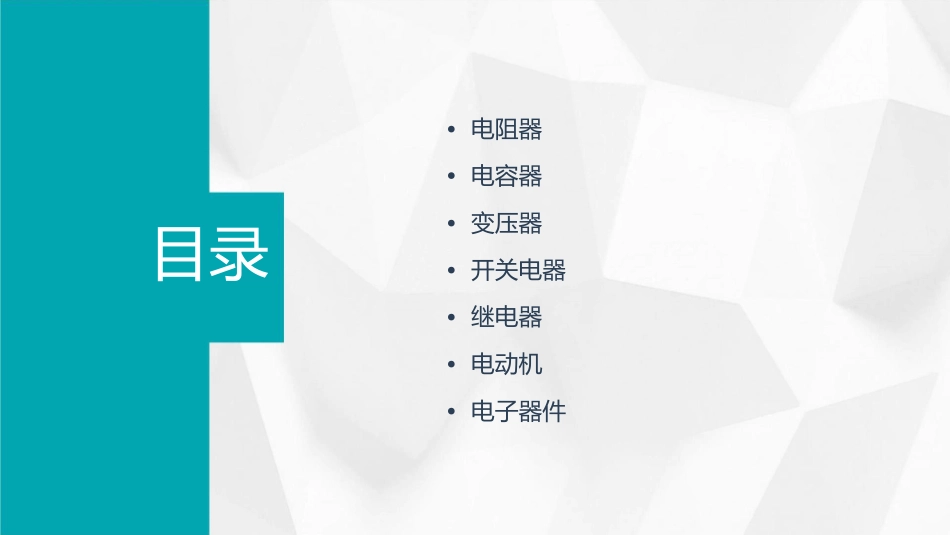

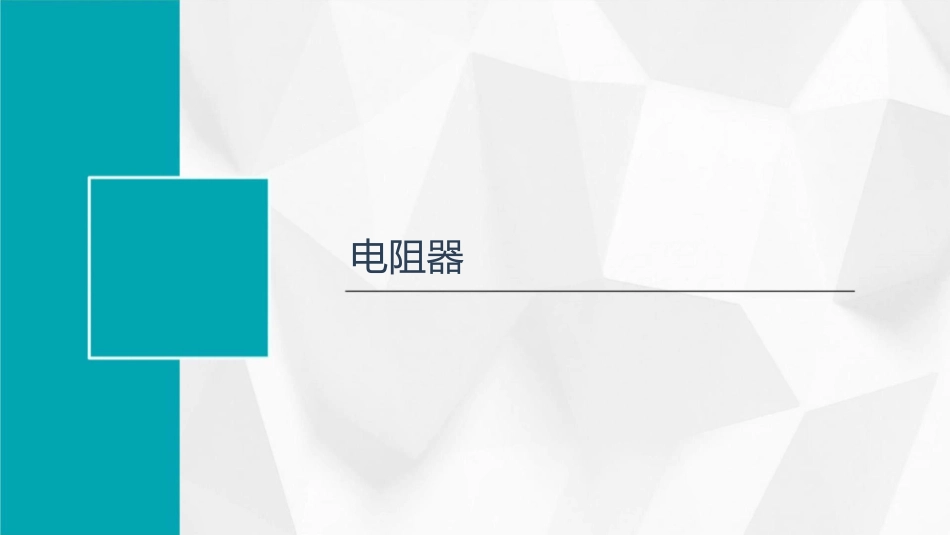

•电阻器•电容器•变压器•开关电器•继电器•电动机•电子器件目录电阻器固定电阻器01碳膜电阻器一般用色环来表示其阻值和误差等级，价格便宜，用途广泛。02线绕电阻器通常用数字编码表示其阻值和功率，精度高，稳定性好，常用在电源电路中。可变电阻器旋转式可变电阻器通过旋转旋钮来改变阻值，一般用于信号电路的调整。推拉式可变电阻器通过推拉操作来改变阻值，适用于需要快速改变阻值的情况。敏感电阻器热敏电阻器根据温度变化而改变阻值，常用于温度补偿和过热保护。光敏电阻器在光线照射下阻值会发生变化，常用于光信号的检测。电容器固定电容器固定电容器是一种使用固定介电材料制成的电容01器，其电容值不可调整。它们通常用于低频信号的滤波和旁路，以及在电源电路中稳定电压。0202固定电容器有塑料膜、陶瓷、云母等多种类型，其外形有圆柱形、矩形等。可变电容器可变电容器是一种具有可变电容值的电容器，其电容值可以通过手动或自动方式进行调整。010203它们通常用于高频信号的调谐和滤波，以及在无线通信、广播电视等领域中实现频率选择。可变电容器有空气介质、固体介质等多种类型，其外形有棒状、板状等。电解电容器电解电容器是一种使用电解材料制成的电容器，其电容值相对较大。010203它们通常用于大容量存储和电源滤波，以及在电源电路中稳定电流。电解电容器有铝电解、钽电解等多种类型，其外形有圆柱形、扁形等。变压器电源变压器概述01电源变压器是一种用于改变交流电压的设备，通常用于电力系统和电子设备中。工作原理02电源变压器利用磁通量变化和电磁感应原理，将输入的交流电压转换为输出的交流电压。分类03根据不同的设计、结构和应用场景，电源变压器可分为多种类型，如铁芯变压器、高频变压器、逆变器等。音频变压器概述01音频变压器是一种用于传输音频信号的设备，通常用于音响设备中。工作原理02音频变压器利用磁通量变化和电磁感应原理，将输入的音频信号转换为输出的音频信号。分类03根据不同的设计、结构和应用场景，音频变压器可分为多种类型，如动圈式、动铁式、混合式等。中间变压器概述中间变压器是一种用于变换电压和电流的设备，通常用于电子设备和仪器仪表中。工作原理中间变压器利用磁通量变化和电磁感应原理，将输入的电压和电流转换为输出的电压和电流。分类根据不同的设计、结构和应用场景，中间变压器可分为多种类型，如自耦式、他耦式、多绕组式等。开关电器刀开关010203定义类型用途刀开关是一种手动操作的开关电器，主要用于不频繁地接通和断开电路。根据操作方式，刀开关可分为单投刀开关和双投刀开关。刀开关通常用于电源电路的接通和断开，以及作为电源隔离保护。按钮开关定义类型用途按钮开关是一种手动操作的开关电器，通过按压按钮来接通或断开电路。根据控制对象，按钮开关按钮开关广泛应用于各种电气控制系统中，用于手动控制电路的通断。可分为常闭按钮和常开按钮。自动开关类型根据控制原理，自动开关可分为断路器和负荷开关。定义自动开关是一种自动操作的开关电器，通过感应电流或电压的变化来接通或断开电路。用途自动开关广泛应用于电力系统中，用于自动控制电流和保护电路。继电器电磁继电器电磁继电器是一种利用电磁铁控制开关的元件，通过输入电流的变化驱动电磁铁，从而带动触点开关，实现电气信号的传递和控制。电磁继电器的特点是结构简单、体积小、操作方便、反应速度快，能够实现远程控制和自动化控制。电磁继电器广泛应用于电力、通信、工业控制等领域，可以实现电源开关、信号放大、时间延迟等功能。固态继电器固态继电器是一种利用半导体器件实现开关控制的元件，其特点是开关速度快、寿命长、可靠性高、体积小、耐冲击。固态继电器的输入端通常接控制信号，输出端接被控负载，通过控制信号的变化实现负载的开关控制。固态继电器在自动化控制、电力电子等领域应用广泛，可以实现大电流、高电压的开关控制，具有安全可靠、操作简便的特点。时间继电器时间继电器是一种能够实现定时控制的电气元件，其特点是在设定时间内能够自动实现开关动作，广泛应用于自动化控制和电力系统中。时间继电器的延时时间可...
