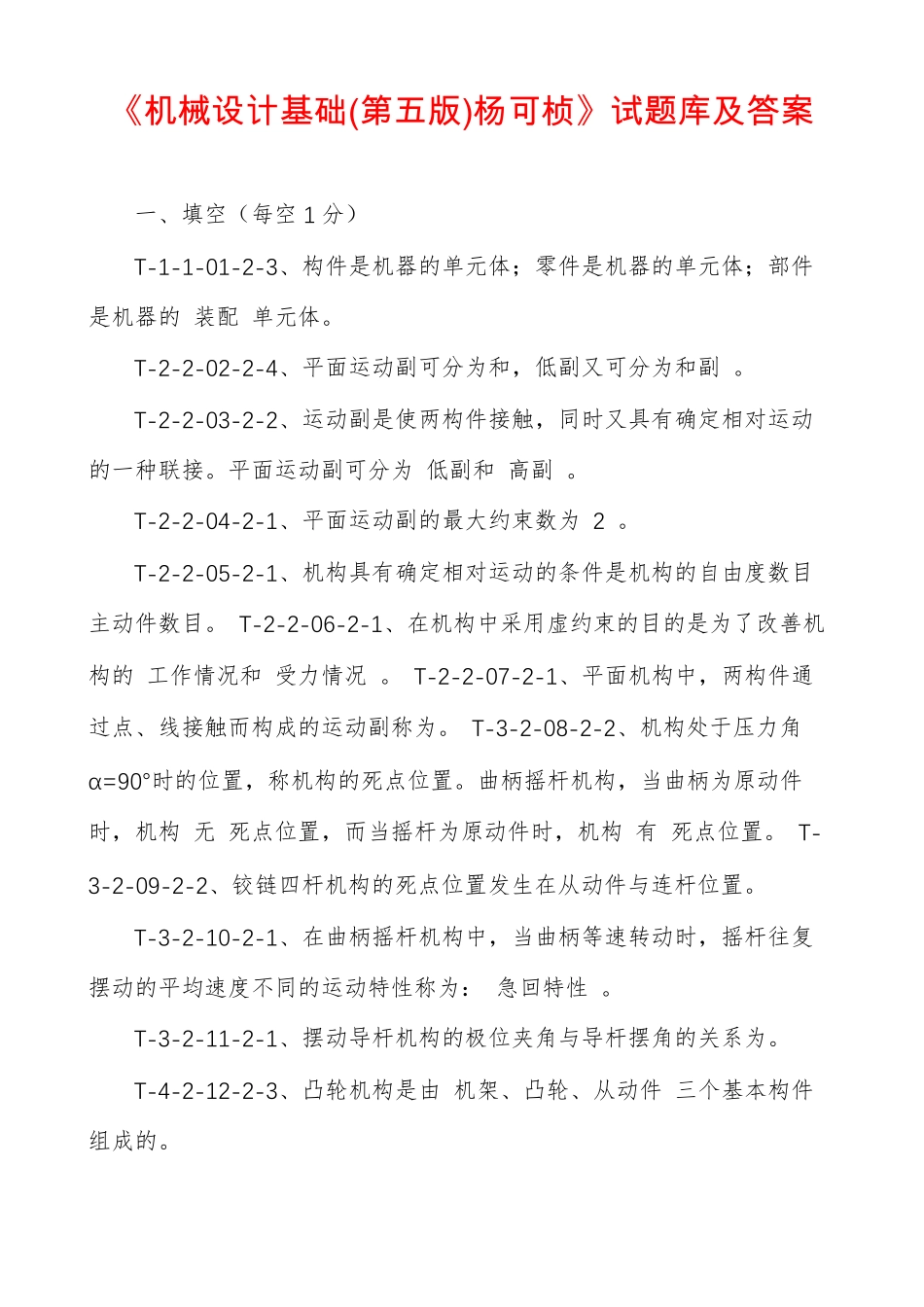

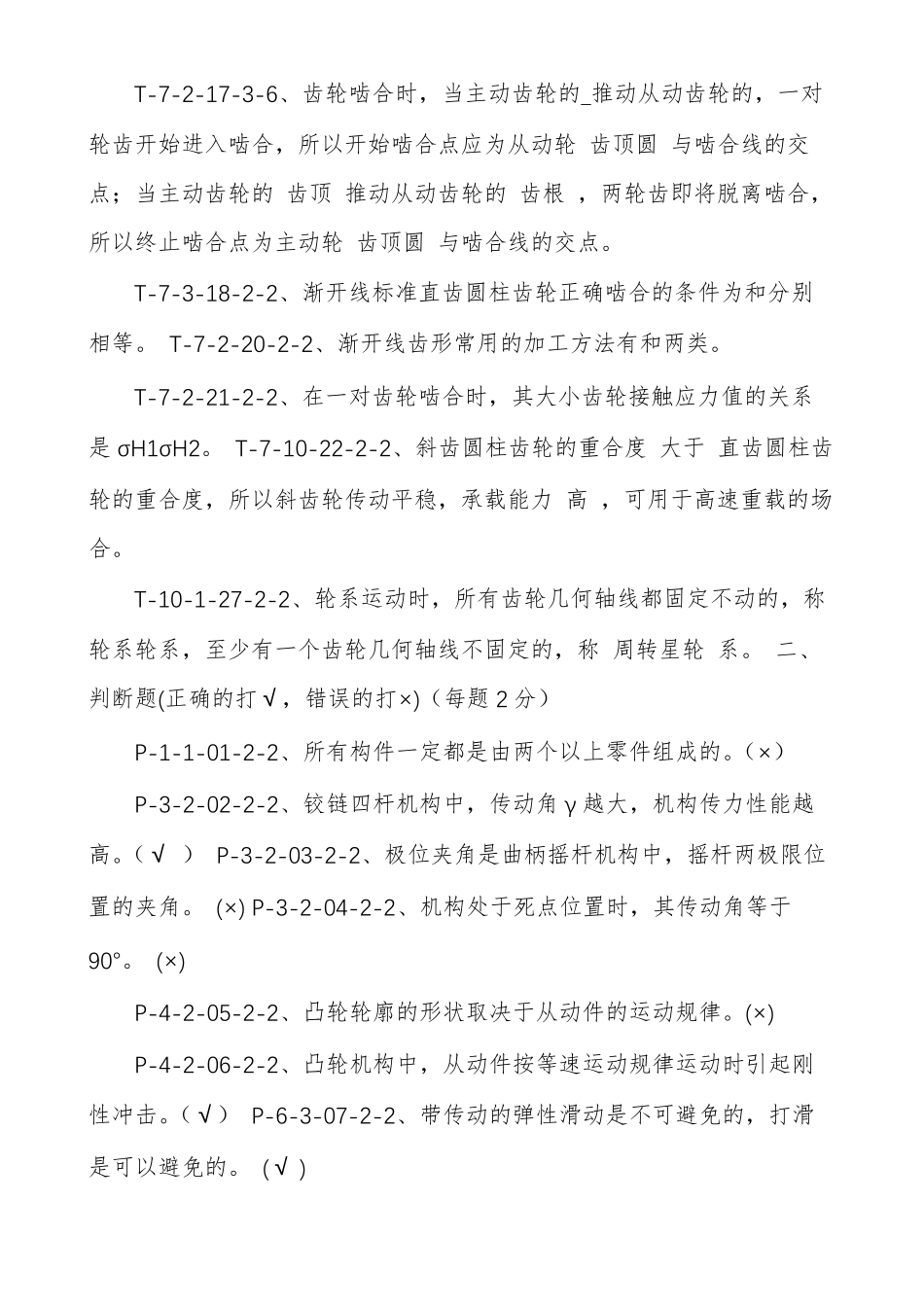

《机械设计基础(第五版)杨可桢》试题库及答案一、填空（每空1分）T-1-1-01-2-3、构件是机器的单元体；零件是机器的单元体；部件是机器的装配单元体。T-2-2-02-2-4、平面运动副可分为和，低副又可分为和副。T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。平面运动副可分为低副和高副。T-2-2-04-2-1、平面运动副的最大约束数为2。T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目主动件数目。T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为。T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆位置。T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为。T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。T-7-2-17-3-6、齿轮啮合时，当主动齿轮的_推动从动齿轮的，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。T-7-3-18-2-2、渐开线标准直齿圆柱齿轮正确啮合的条件为和分别相等。T-7-2-20-2-2、渐开线齿形常用的加工方法有和两类。T-7-2-21-2-2、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1σH2。T-7-10-22-2-2、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。T-10-1-27-2-2、轮系运动时，所有齿轮几何轴线都固定不动的，称轮系轮系，至少有一个齿轮几何轴线不固定的，称周转星轮系。二、判断题(正确的打√，错误的打×)（每题2分）P-1-1-01-2-2、所有构件一定都是由两个以上零件组成的。（×）P-3-2-02-2-2、铰链四杆机构中，传动角γ越大，机构传力性能越高。（√）P-3-2-03-2-2、极位夹角是曲柄摇杆机构中，摇杆两极限位置的夹角。(×)P-3-2-04-2-2、机构处于死点位置时，其传动角等于90°。(×)P-4-2-05-2-2、凸轮轮廓的形状取决于从动件的运动规律。(×)P-4-2-06-2-2、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。（√）P-6-3-07-2-2、带传动的弹性滑动是不可避免的，打滑是可以避免的。(√)P-7-1-09-2-2、基圆以内无渐开线。(√)P-7-9-20-2-2、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。（×）P-9-1-23-2-2、定轴轮系的传动比等于始末两端齿轮齿数之反比。（×）三、选择题(将正确答案的序号填在括号中)（每题2分）A-1-1-01-3-2、在如图所示的齿轮―凸轮轴系中，轴4称为(A)A.零件B.机构C.构件D.部件A-2-2-02-3-2、平面运动副所提供的约束为（C）A.1B.2C.1或2D.3A-2-2-03-3-2、若两构件组成低副，则其接触形式为（A）A.面接触B.点或线接触C.点或面接触D.线或面接触A-2-4-04-3-2、机构具有确定相对运动的条件是(A)A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目A-3-2-05-3-2、铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取(B)A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆A-4-2-06-3-2、在凸轮机构的从动件选用等速运动规律时，其从动件的运动(A)A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击A-7-2-10-3-2、渐开线齿轮的齿廓曲线形状取决于(D)A.分度圆B.齿顶圆C.齿根圆D.基圆A-7-10-15-3-2、一对正确啮合的斜齿圆柱齿轮传动的(A)均为标准值。A.法面模数、分度圆上的法面压力角B.端面模数、分度圆上的端面压力角C.端面模数、分度圆上的端面压力角、分度圆上的螺旋角D.法面模数、分度圆上的...
