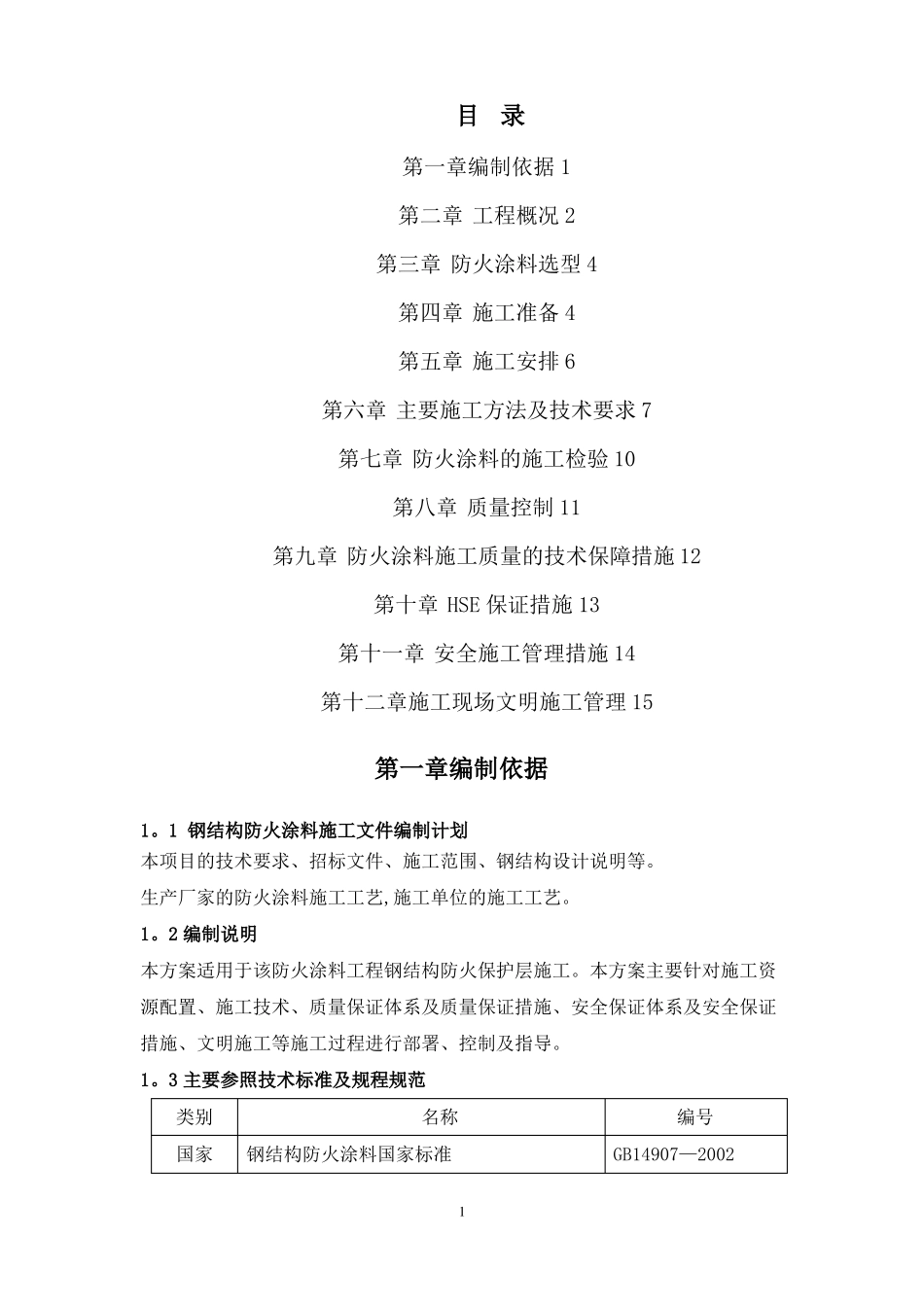

目录第一章编制依据1第二章工程概况2第三章防火涂料选型4第四章施工准备4第五章施工安排6第六章主要施工方法及技术要求7第七章防火涂料的施工检验10第八章质量控制11第九章防火涂料施工质量的技术保障措施12第十章HSE保证措施13第十一章安全施工管理措施14第十二章施工现场文明施工管理15第一章编制依据1。1钢结构防火涂料施工文件编制计划本项目的技术要求、招标文件、施工范围、钢结构设计说明等。生产厂家的防火涂料施工工艺,施工单位的施工工艺。1。2编制说明本方案适用于该防火涂料工程钢结构防火保护层施工。本方案主要针对施工资源配置、施工技术、质量保证体系及质量保证措施、安全保证体系及安全保证措施、文明施工等施工过程进行部署、控制及指导。1。3主要参照技术标准及规程规范类别国家名称钢结构防火涂料国家标准1编号GB14907—2002钢结构防火涂料规程建筑防火涂料工程设计、施工与验收规程石油化工企业设计防火规范石油化工钢结构防火保护技术规范钢结构工程施工质量验收规范CECS24:90DBJ01-616-2004GB50160-2008SH3137—2003GB50205-2001第二章工程概况2。1工程概况气化钢结构框架总高度90米，其中37.7米以下为砼框架，钢结构防火部分暂估吨位3420吨；渣水钢结构框架总高度19.5米，钢结构防火部分暂估吨位691吨；气化管廊长度337米,高度16米，钢结构防火部分暂估吨位110吨。2。2技术要求及各部位技术参数2.2。1根据图纸技术要求,气化工段钢结构防火各部位钢构件耐火极限如下：2。2。1。1框架结构：部位名称钢柱耐火极限1.5h技术参数符合GB14907-2002（WH）型标准符合GB14907—2002（WH）型标准符合涂层厚度10mm材料性质室外厚型（水性）室外厚型（水性）室外厚型（水性)室外厚型（水性)主梁1.5h10mm框架支撑1.5hGB14907-2002(WH）型标准10mm设备梁及支撑梁1.5h符合GB14907—2002（WH）型标准10mm2。2。1.22＃、4#楼梯间及电梯间:部位名称钢柱耐火极限1.5h技术参数符合GB14907—2002（NB）型标准2涂层厚度3。2mm材料性质室内薄型(水性）主梁1.5h符合GB14907-2002（NB)型标准符合3。2mm室内薄型（水性）室内薄型（水性）楼梯梯段梁1。5hGB14907-2002(NB）型标准3.2mm2。2。1.31＃、3＃楼梯:部位名称钢管架耐火极限1.5h技术参数符合GB14907-2002（WH）型标准涂层厚度10mm材料性质室外薄型(水性）2.2。2根据图纸技术要求，渣水工段钢结构防火各部位钢构件耐火极限如下：2。2.2。1框架结构：部位名称钢柱耐火极限1.5h技术参数符合GB14907—2002(WH）型标准符合GB14907-2002（WH）型标准符合涂层厚度10mm材料性质室外厚型(水性）室外厚型(水性）室外厚型（水性）室外厚型(水性）主梁1.5h10mm框架支撑1。5hGB14907-2002(WH）型标准10mm设备梁及支撑梁2.2.2.22＃楼梯：部位名称钢管架1.5h符合GB14907—2002（WH）型标准10mm耐火极限1.5h技术参数符合GB14907—2002（WH）型标准涂层厚度10mm材料性质室外薄型（水性）2。2。3根据图纸技术要求，气化界区内管廊钢结构防火各部位钢构件耐火极限如下：部位名称耐火极限技术参数3涂层厚度材料性质钢柱1.5h符合GB14907—2002（WH）型标准符合GB14907—2002（WH)型标准10mm室外厚型（水性）室外厚型（水性）主梁1.5h10mm第三章防火涂料选型1、材料选型拟定于本工程所采用的是（WH）型标准室外厚型和（NB)型标准薄型两种钢结构防火涂料。2、根据对本工程情况了解，工程施工可分三个阶段施工。第一阶段：现场产品保护及外围防护措施施工.第二阶段:钢柱、钢梁、楼板、框架支撑、设备梁及支撑梁涂料供应及涂装,施工周期为日历日40天。第三阶段：废料清理及污染清理。以上各阶段的施工，需采用不同施工措施，可交叉施工作业，互不干涉施工进度施工措施保障工日不包含在有效工期内。第二阶段钢柱施工为工程难点，采用移动脚手架、操作平台和室外吊篮施工作业.3、应避免冬季施工,施工温度小于5摄氏度以下停止施工作业,如必须继续施工，应采取人为措施如：现场封闭以提高气温、防火涂料里加入防冻剂等措施.第四章施工准备一、技术准备1、在钢结构防火涂料开始施工前应编制分项施工方案，报公司技术部审核，通过后方可开始施工。施工前由技术...
