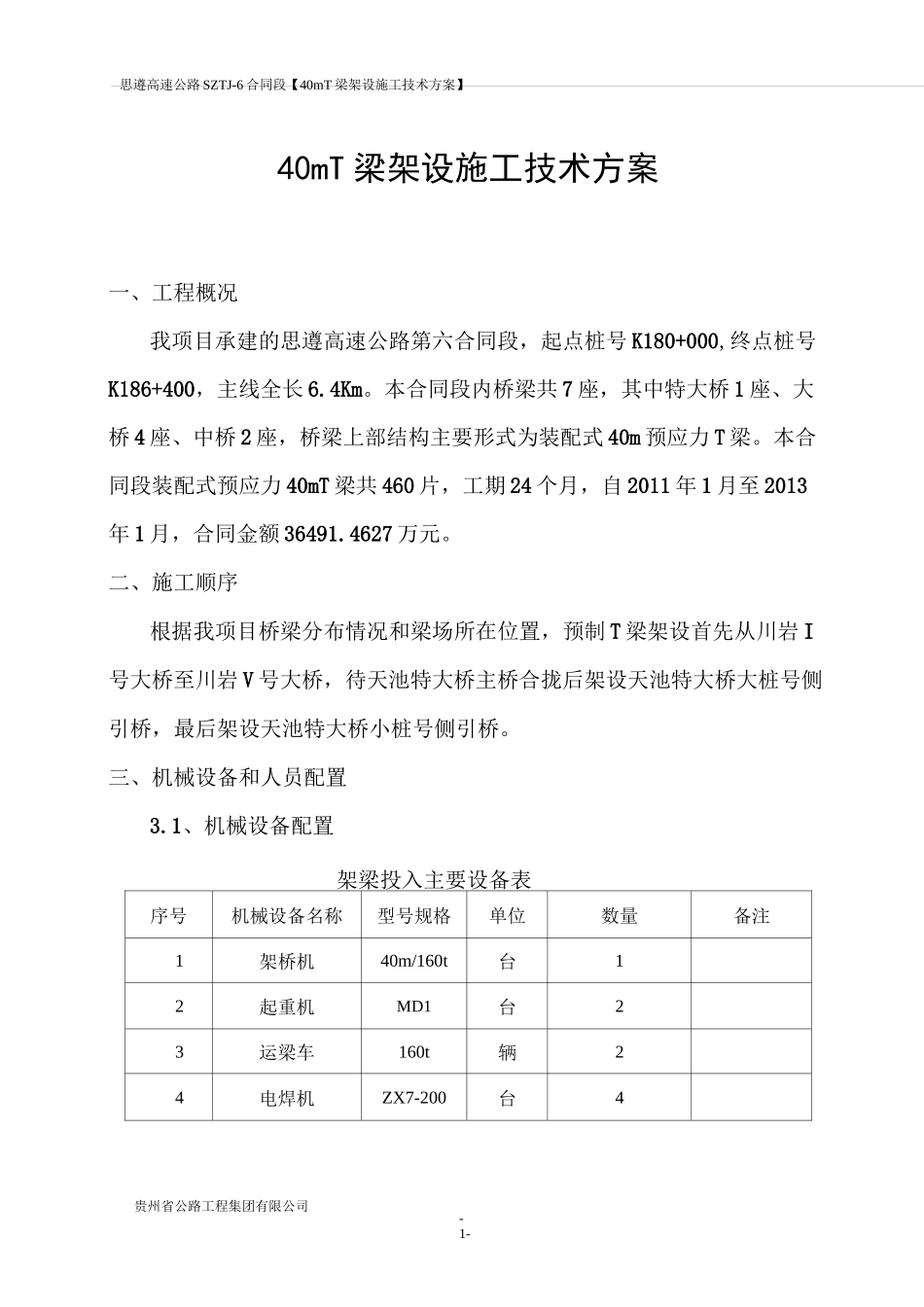

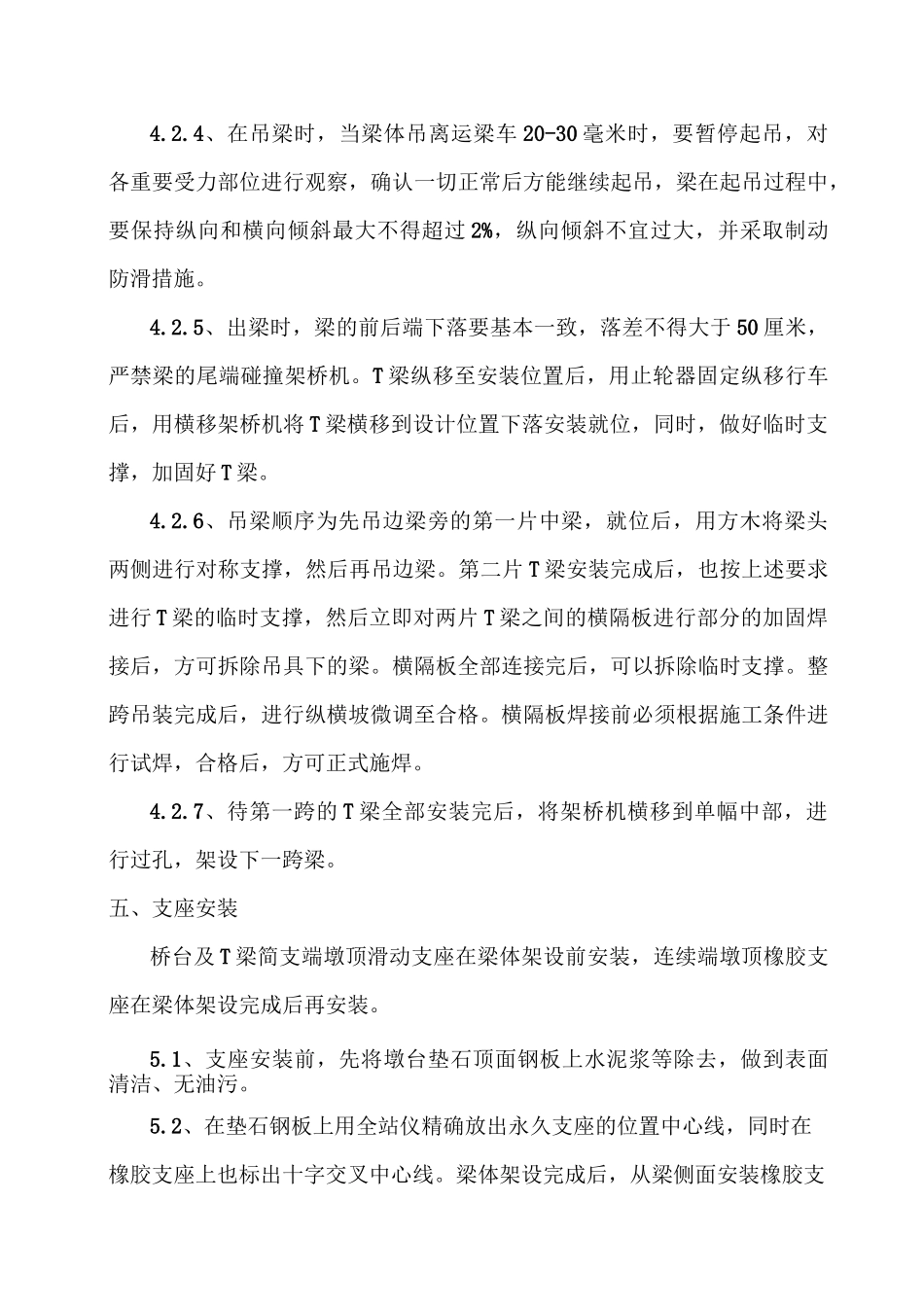

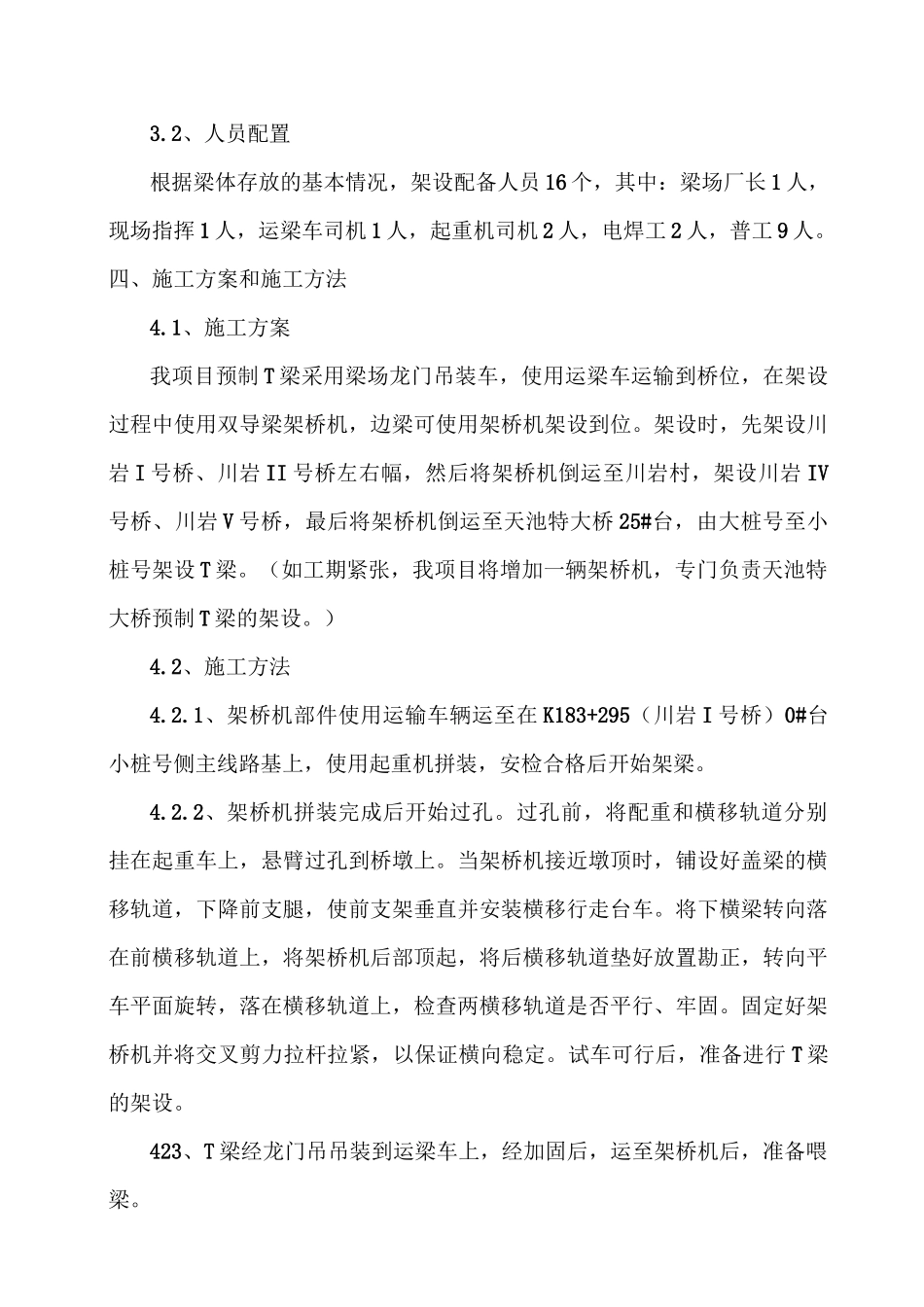

思遵高速公路SZTJ-6合同段【40mT梁架设施工技术方案】-1-40mT梁架设施工技术方案一、工程概况我项目承建的思遵高速公路第六合同段，起点桩号K180+000,终点桩号K186+400，主线全长6.4Km。本合同段内桥梁共7座，其中特大桥1座、大桥4座、中桥2座，桥梁上部结构主要形式为装配式40m预应力T梁。本合同段装配式预应力40mT梁共460片，工期24个月，自2011年1月至2013年1月，合同金额36491.4627万元。二、施工顺序根据我项目桥梁分布情况和梁场所在位置，预制T梁架设首先从川岩I号大桥至川岩V号大桥，待天池特大桥主桥合拢后架设天池特大桥大桩号侧引桥，最后架设天池特大桥小桩号侧引桥。三、机械设备和人员配置3.1、机械设备配置架梁投入主要设备表序号机械设备名称型号规格单位数量备注1架桥机40m/160t台12起重机MD1台23运梁车160t辆24电焊机ZX7-200台4贵州省公路工程集团有限公司3.2、人员配置根据梁体存放的基本情况，架设配备人员16个，其中：梁场厂长1人，现场指挥1人，运梁车司机1人，起重机司机2人，电焊工2人，普工9人。四、施工方案和施工方法4.1、施工方案我项目预制T梁采用梁场龙门吊装车，使用运梁车运输到桥位，在架设过程中使用双导梁架桥机，边梁可使用架桥机架设到位。架设时，先架设川岩I号桥、川岩II号桥左右幅，然后将架桥机倒运至川岩村，架设川岩IV号桥、川岩V号桥，最后将架桥机倒运至天池特大桥25#台，由大桩号至小桩号架设T梁。（如工期紧张，我项目将增加一辆架桥机，专门负责天池特大桥预制T梁的架设。）4.2、施工方法4.2.1、架桥机部件使用运输车辆运至在K183+295（川岩I号桥）0#台小桩号侧主线路基上，使用起重机拼装，安检合格后开始架梁。4.2.2、架桥机拼装完成后开始过孔。过孔前，将配重和横移轨道分别挂在起重车上，悬臂过孔到桥墩上。当架桥机接近墩顶时，铺设好盖梁的横移轨道，下降前支腿，使前支架垂直并安装横移行走台车。将下横梁转向落在前横移轨道上，将架桥机后部顶起，将后横移轨道垫好放置勘正，转向平车平面旋转，落在横移轨道上，检查两横移轨道是否平行、牢固。固定好架桥机并将交叉剪力拉杆拉紧，以保证横向稳定。试车可行后，准备进行T梁的架设。423、T梁经龙门吊吊装到运梁车上，经加固后，运至架桥机后，准备喂梁。4.2.4、在吊梁时，当梁体吊离运梁车20-30毫米时，要暂停起吊，对各重要受力部位进行观察，确认一切正常后方能继续起吊，梁在起吊过程中，要保持纵向和横向倾斜最大不得超过2%，纵向倾斜不宜过大，并采取制动防滑措施。4.2.5、出梁时，梁的前后端下落要基本一致，落差不得大于50厘米，严禁梁的尾端碰撞架桥机。T梁纵移至安装位置后，用止轮器固定纵移行车后，用横移架桥机将T梁横移到设计位置下落安装就位，同时，做好临时支撑，加固好T梁。4.2.6、吊梁顺序为先吊边梁旁的第一片中梁，就位后，用方木将梁头两侧进行对称支撑，然后再吊边梁。第二片T梁安装完成后，也按上述要求进行T梁的临时支撑，然后立即对两片T梁之间的横隔板进行部分的加固焊接后，方可拆除吊具下的梁。横隔板全部连接完后，可以拆除临时支撑。整跨吊装完成后，进行纵横坡微调至合格。横隔板焊接前必须根据施工条件进行试焊，合格后，方可正式施焊。4.2.7、待第一跨的T梁全部安装完后，将架桥机横移到单幅中部，进行过孔，架设下一跨梁。五、支座安装桥台及T梁简支端墩顶滑动支座在梁体架设前安装，连续端墩顶橡胶支座在梁体架设完成后再安装。5.1、支座安装前，先将墩台垫石顶面钢板上水泥浆等除去，做到表面清洁、无油污。5.2、在垫石钢板上用全站仪精确放出永久支座的位置中心线，同时在橡胶支座上也标出十字交叉中心线。梁体架设完成后，从梁侧面安装橡胶支座就位，使支座中心线同墩台上的设计中心线相重合。5.3、桥台部位滑动支座，要将四氟滑板擦干净，在储油坑内涂满硅脂油做润滑剂，以降低磨擦系数。5.4、支座和垫石之间使用一层环氧树脂来进行精确调平，防止支座出现扭曲、悬空的现象，要求支座的四角高差不大于2mm。5.5、T梁就位时，必须细致稳妥，使梁体就位准确且与支座密贴，勿使支座产生剪切变形，应避免碰撞支座，如果支座位置发生偏...
