楼施工电梯接料平台施工方案VIP免费

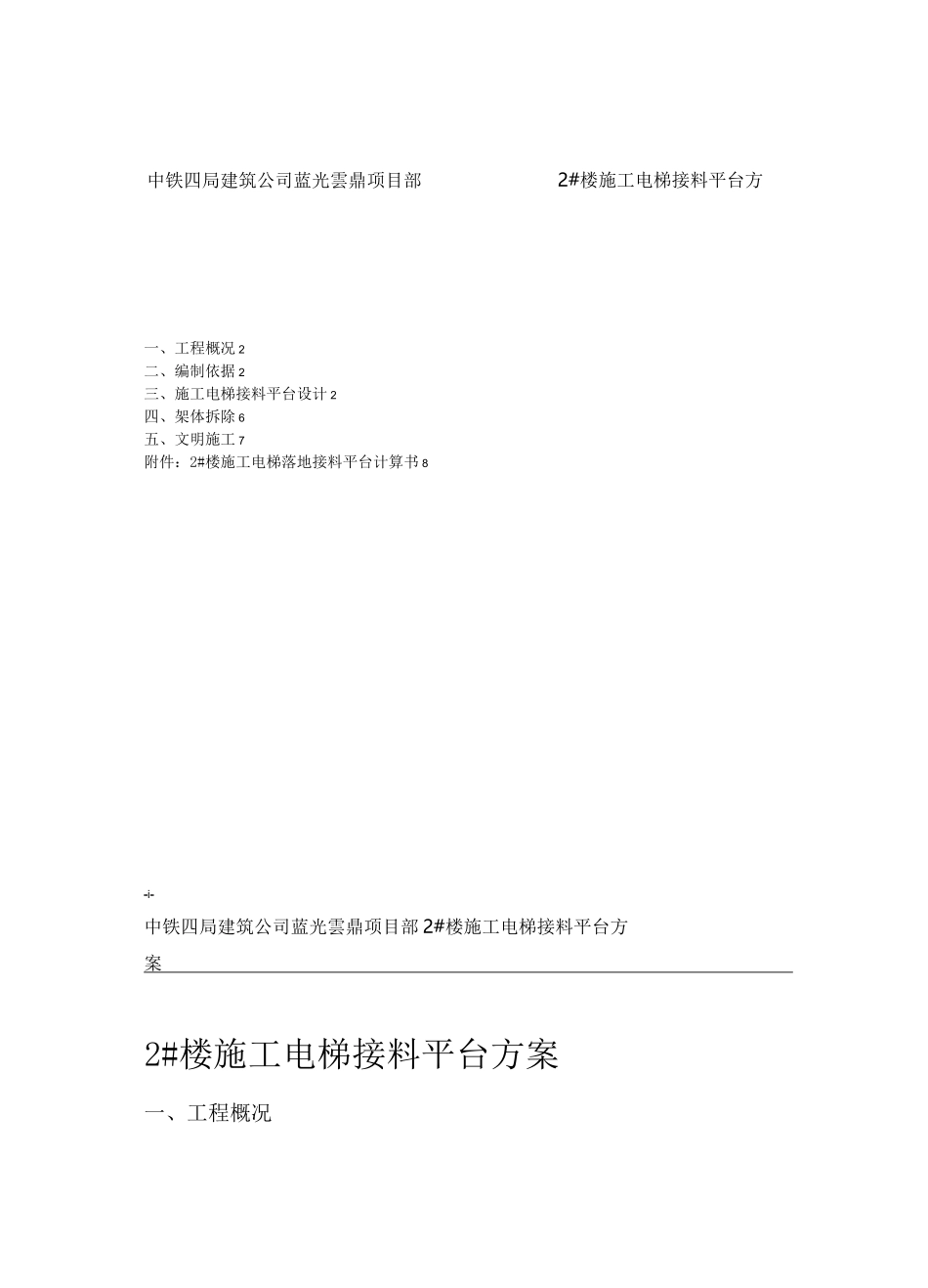

楼施工电梯接料平台施工方案_第1页
1/14

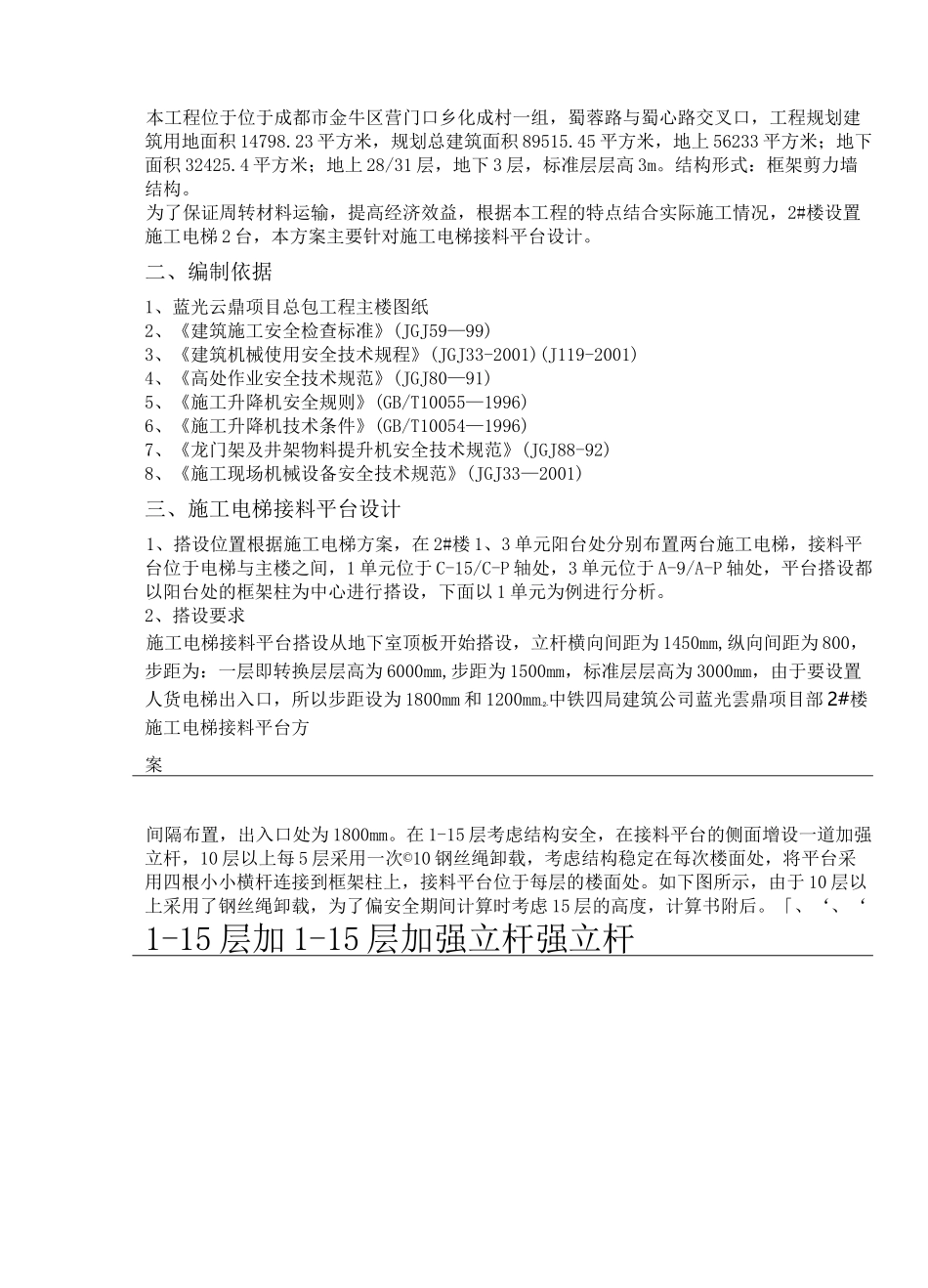

楼施工电梯接料平台施工方案_第2页
2/14
楼施工电梯接料平台施工方案_第3页
3/14
一、工程概况2二、编制依据2三、施工电梯接料平台设计2四、架体拆除6五、文明施工7附件:2#楼施工电梯落地接料平台计算书8-i-中铁四局建筑公司蓝光雲鼎项目部2#楼施工电梯接料平台方案2#楼施工电梯接料平台方案一、工程概况中铁四局建筑公司蓝光雲鼎项目部2#楼施工电梯接料平台方本工程位于位于成都市金牛区营门口乡化成村一组,蜀蓉路与蜀心路交叉口,工程规划建筑用地面积14798.23平方米,规划总建筑面积89515.45平方米,地上56233平方米;地下面积32425.4平方米;地上28/31层,地下3层,标准层层高3m。结构形式:框架剪力墙结构。为了保证周转材料运输,提高经济效益,根据本工程的特点结合实际施工情况,2#楼设置施工电梯2台,本方案主要针对施工电梯接料平台设计。二、编制依据1、蓝光云鼎项目总包工程主楼图纸2、《建筑施工安全检查标准》(JGJ59—99)3、《建筑机械使用安全技术规程》(JGJ33-2001)(J119-2001)4、《高处作业安全技术规范》(JGJ80—91)5、《施工升降机安全规则》(GB/T10055—1996)6、《施工升降机技术条件》(GB/T10054—1996)7、《龙门架及井架物料提升机安全技术规范》(JGJ88-92)8、《施工现场机械设备安全技术规范》(JGJ33—2001)三、施工电梯接料平台设计1、搭设位置根据施工电梯方案,在2#楼1、3单元阳台处分别布置两台施工电梯,接料平台位于电梯与主楼之间,1单元位于C-15/C-P轴处,3单元位于A-9/A-P轴处,平台搭设都以阳台处的框架柱为中心进行搭设,下面以1单元为例进行分析。2、搭设要求施工电梯接料平台搭设从地下室顶板开始搭设,立杆横向间距为1450mm,纵向间距为800,步距为:一层即转换层层高为6000mm,步距为1500mm,标准层层高为3000mm,由于要设置人货电梯出入口,所以步距设为1800mm和1200mm-2-中铁四局建筑公司蓝光雲鼎项目部2#楼施工电梯接料平台方案间隔布置,出入口处为1800mm。在1-15层考虑结构安全,在接料平台的侧面增设一道加强立杆,10层以上每5层采用一次©10钢丝绳卸载,考虑结构稳定在每次楼面处,将平台采用四根小小横杆连接到框架柱上,接料平台位于每层的楼面处。如下图所示,由于10层以上采用了钢丝绳卸载,为了偏安全期间计算时考虑15层的高度,计算书附后。「、‘、‘1-15层加1-15层加强立杆强立杆中铁四局建筑公司蓝光雲鼎项目2#楼施工电梯接料平台标准层楼面2层楼面杆接料平台接料平台出入口出入口15层以上每五层米用一次钢丝绳卸载中铁四局建筑公司蓝光雲鼎项目部案2#楼施工电梯接料平台方-5-中铁四局建筑公司蓝光雲鼎项目部2#楼施工电梯接料平台方案3、搭设流程清理楼面f放线定位f放扫地杆f树立杆并与扫地杆扣紧f扫地大横杆f与立杆、扫地杆扣紧f安一步小横杆并与各立杆扣紧f安一步大横杆f随层做架空板防护f安装安全门f重复安装至顶f设安全警示标志。4、搭设过程安全技术措施:(1)、架体搭设作业下方1Om范围内应设置警戒和危险标志,禁止行人通过;(2)、参加施工作业人员和指挥人员,必须持作业证上岗,每天早上应量血压,身体不适高处作业人员不准登高作业。(3)、登高作业人员必须戴安全帽,穿安全鞋,系安全带,配工具袋;(4)、遇有五级大风及其以上或大雨、雷雨或台风,必须停止高处作业;(5)、架设前应先检查杆件、配件是否符合质量要求,虚焊或焊缝脱焊、裂缝、变形等,不准使用。(6)、接料平台搭设在建筑物临边部位,安全防护应随层搭设,并做好班前教育活动。5、安全防护措施(1)、安全门高度为1.8m,宽度为1.45m,采用两扇门(每扇门宽度为0.725m)进行安装,为了安全起见,要求采用轻质三角钢作为门的框架,在至少1.0m高度范围内用铁皮做为防护,1.0m以上采用钢丝网作为防护。门与架体之间采用焊接(用插销将门与架体立杆焊接到一起),两扇门之间采用插销直接进行固定。(2)、接料平台架体搭设完成后,接料平台板要求用模板进行满铺,未经验收不准投入使用。(3)、遇六级大风及其以上或台风大雨天气,应暂停作业使用。(4)、应经常检查架体的杆件是否发生变形和连接松动情况,经常观察牢固情况,发现问题并及时加以解决。(5)、架体上方进行安装作业时,其下方应暂停作业。四、架体拆除-6-中铁四局建筑公司蓝光雲鼎项目部2...
