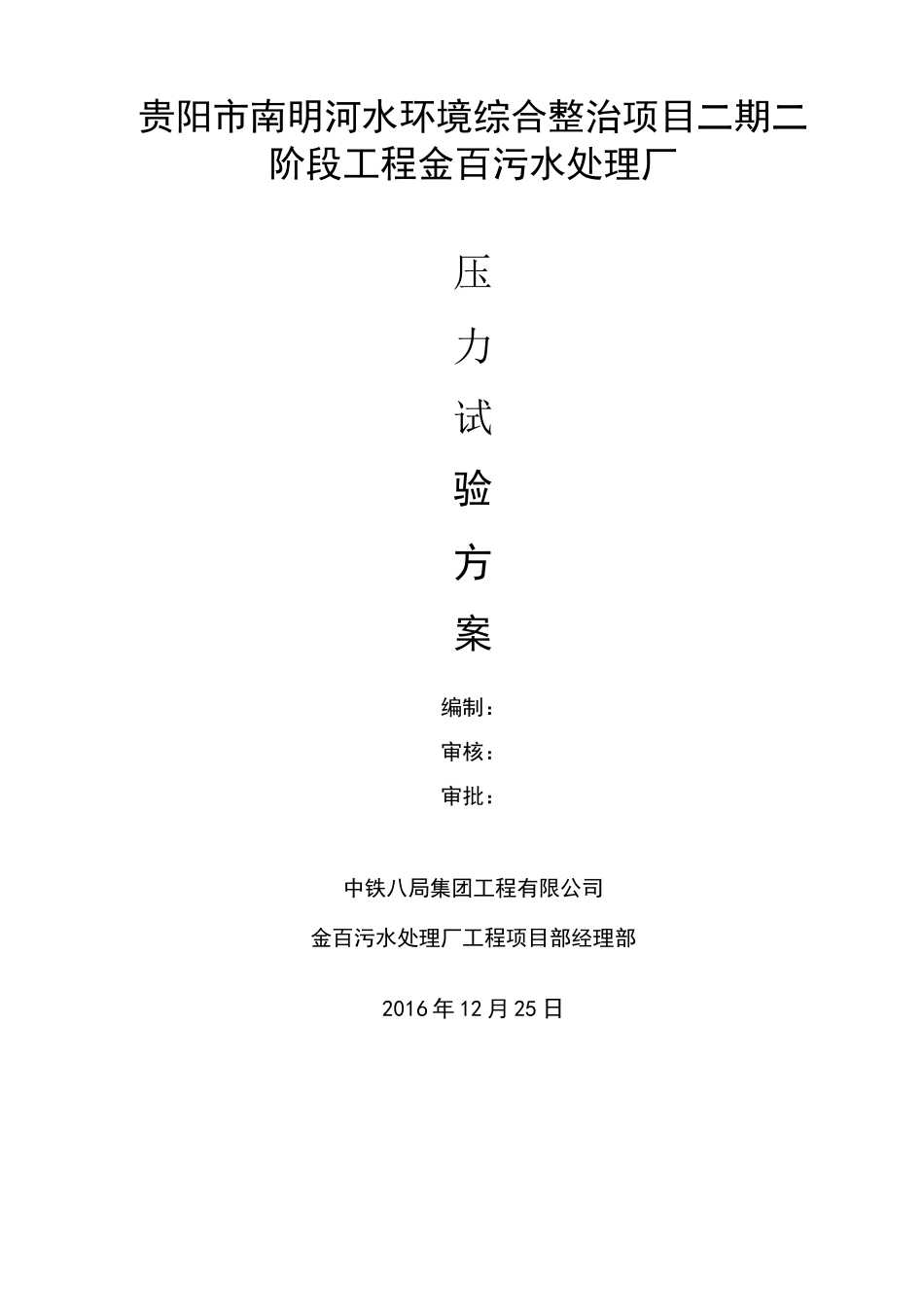

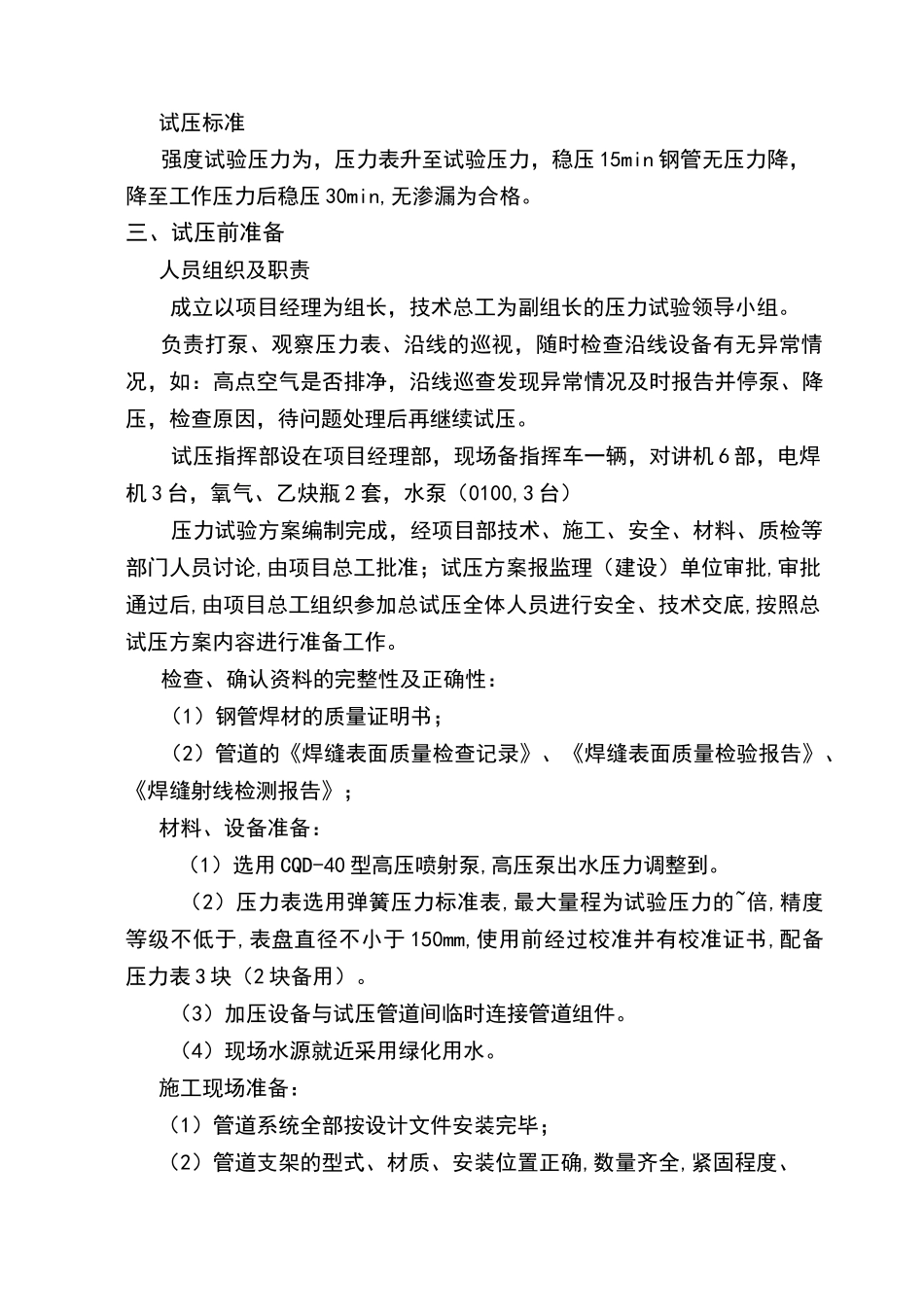

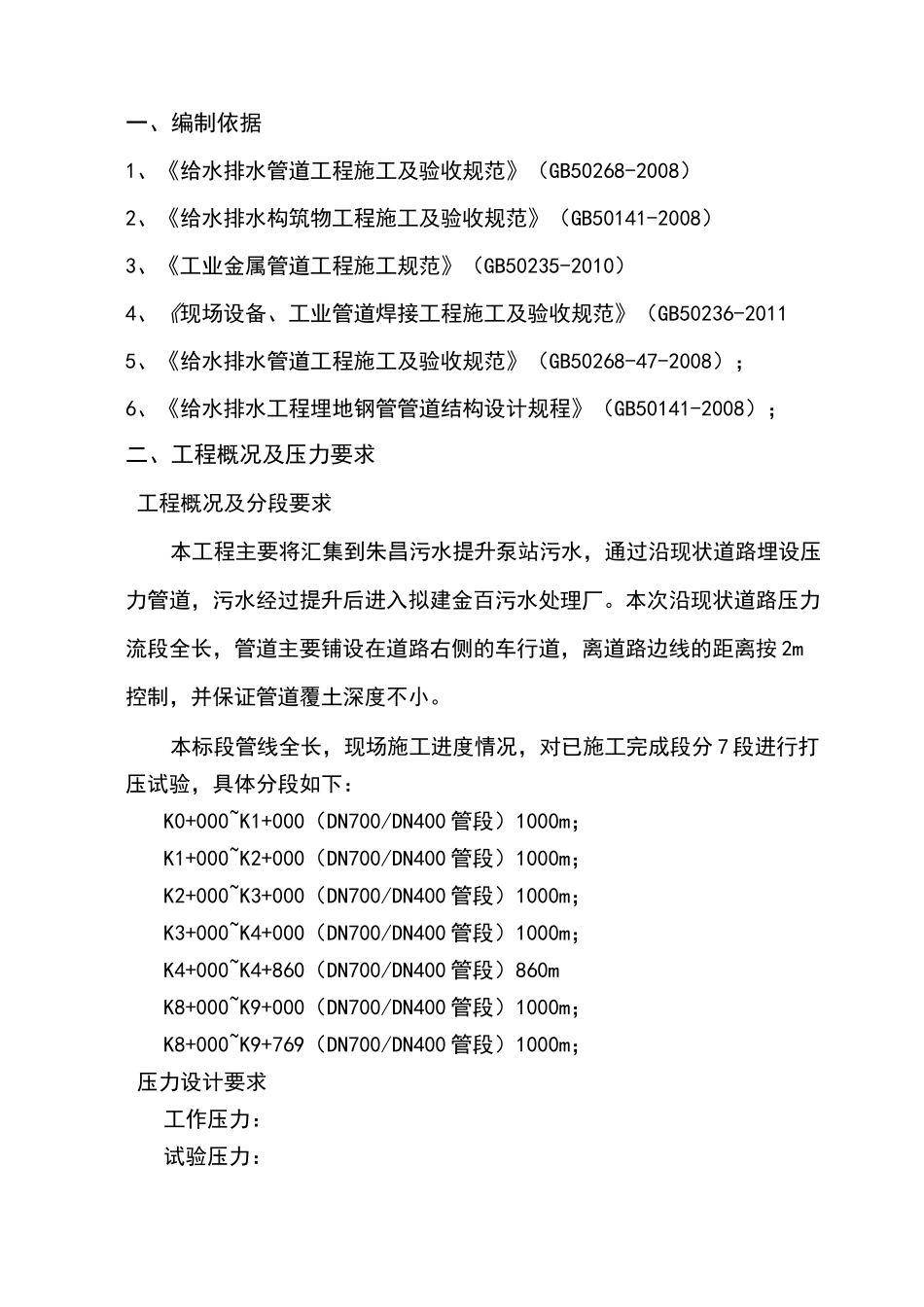

贵阳市南明河水环境综合整治项目二期二阶段工程金百污水处理厂压力试验方案编制：审核：审批：中铁八局集团工程有限公司金百污水处理厂工程项目部经理部2016年12月25日一、编制依据1、《给水排水管道工程施工及验收规范》（GB50268-2008）2、《给水排水构筑物工程施工及验收规范》（GB50141-2008）3、《工业金属管道工程施工规范》（GB50235-2010）4、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-20115、《给水排水管道工程施工及验收规范》（GB50268-47-2008）；6、《给水排水工程埋地钢管管道结构设计规程》（GB50141-2008）；二、工程概况及压力要求工程概况及分段要求本工程主要将汇集到朱昌污水提升泵站污水，通过沿现状道路埋设压力管道，污水经过提升后进入拟建金百污水处理厂。本次沿现状道路压力流段全长，管道主要铺设在道路右侧的车行道，离道路边线的距离按2m控制，并保证管道覆土深度不小。本标段管线全长，现场施工进度情况，对已施工完成段分7段进行打压试验，具体分段如下：K0+000~K1+000（DN700/DN400管段）1000m；K1+000~K2+000（DN700/DN400管段）1000m；K2+000~K3+000（DN700/DN400管段）1000m；K3+000~K4+000（DN700/DN400管段）1000m；K4+000~K4+860（DN700/DN400管段）860mK8+000~K9+000（DN700/DN400管段）1000m；K8+000~K9+769（DN700/DN400管段）1000m；压力设计要求工作压力：试验压力：试压标准强度试验压力为，压力表升至试验压力，稳压15min钢管无压力降，降至工作压力后稳压30min,无渗漏为合格。三、试压前准备人员组织及职责成立以项目经理为组长，技术总工为副组长的压力试验领导小组。负责打泵、观察压力表、沿线的巡视，随时检查沿线设备有无异常情况，如：高点空气是否排净，沿线巡查发现异常情况及时报告并停泵、降压，检查原因，待问题处理后再继续试压。试压指挥部设在项目经理部，现场备指挥车一辆，对讲机6部，电焊机3台，氧气、乙炔瓶2套，水泵（0100,3台）压力试验方案编制完成，经项目部技术、施工、安全、材料、质检等部门人员讨论,由项目总工批准；试压方案报监理（建设）单位审批,审批通过后,由项目总工组织参加总试压全体人员进行安全、技术交底,按照总试压方案内容进行准备工作。检查、确认资料的完整性及正确性：（1）钢管焊材的质量证明书；（2）管道的《焊缝表面质量检查记录》、《焊缝表面质量检验报告》、《焊缝射线检测报告》；材料、设备准备：（1）选用CQD-40型高压喷射泵,高压泵出水压力调整到。（2）压力表选用弹簧压力标准表,最大量程为试验压力的~倍,精度等级不低于,表盘直径不小于150mm,使用前经过校准并有校准证书,配备压力表3块（2块备用）。（3）加压设备与试压管道间临时连接管道组件。（4）现场水源就近采用绿化用水。施工现场准备：（1）管道系统全部按设计文件安装完毕；（2）管道支架的型式、材质、安装位置正确,数量齐全,紧固程度、焊接质量合格(包括焊缝探伤质量合格)；(3)焊缝及其它应检查的部位；(4)试压用的临时加固措施安全可靠，需加设临时盲板的位置应正确加设盲板，并有明显标志；(5)试压用的压力表的量程、精度等级、检定期符合要求；(6)试压用水温度不低于5°C。用水量的计算3.5.1水源试验水源采用外用水，注水口采用DN700排气井三通注水，管道注水口设在2#排气井DN700三通处。3.5.2用水量计算1.试验用水量计算：管线单根水压用水量：(K0+000~K1+000段)DN700Q=nr2XL=n()2X1000==DN400Q=nr2XL=n()2X1000==2.管线单根水压用水量：(K1+000~K2+000段)DN700Q=nr2XL=n()2X1000==DN400Q=nr2XL=n()2X1000==3.管线单根水压用水量：(K2+000~K3+000段)DN700Q=nr2XL=n()2X1000==DN400Q=nr2XL=n()2X1000==4.管线单根水压用水量：(K3+000~K4+000段)DN700Q=nr2XL=n()2X1000==DN400Q=nr2XL=n()2X1000==5.管线单根水压用水量：(K4+000~K4+860段)DN700Q=nr2XL=n()2X860==DN400Q=nr2XL=n()2X860==6.管线单根水压用水量：(K8+000~K9+000段)DN700Q=nr2XL=n()2X1000==DN400Q=nr2XL=n（）2X1000==7.管线单根水压用水量：（K9+000~K9+769段）DN700Q=nr2XL=n（）2X769==DN400Q=nr2XL=n（）2X769==灌水时间计...
