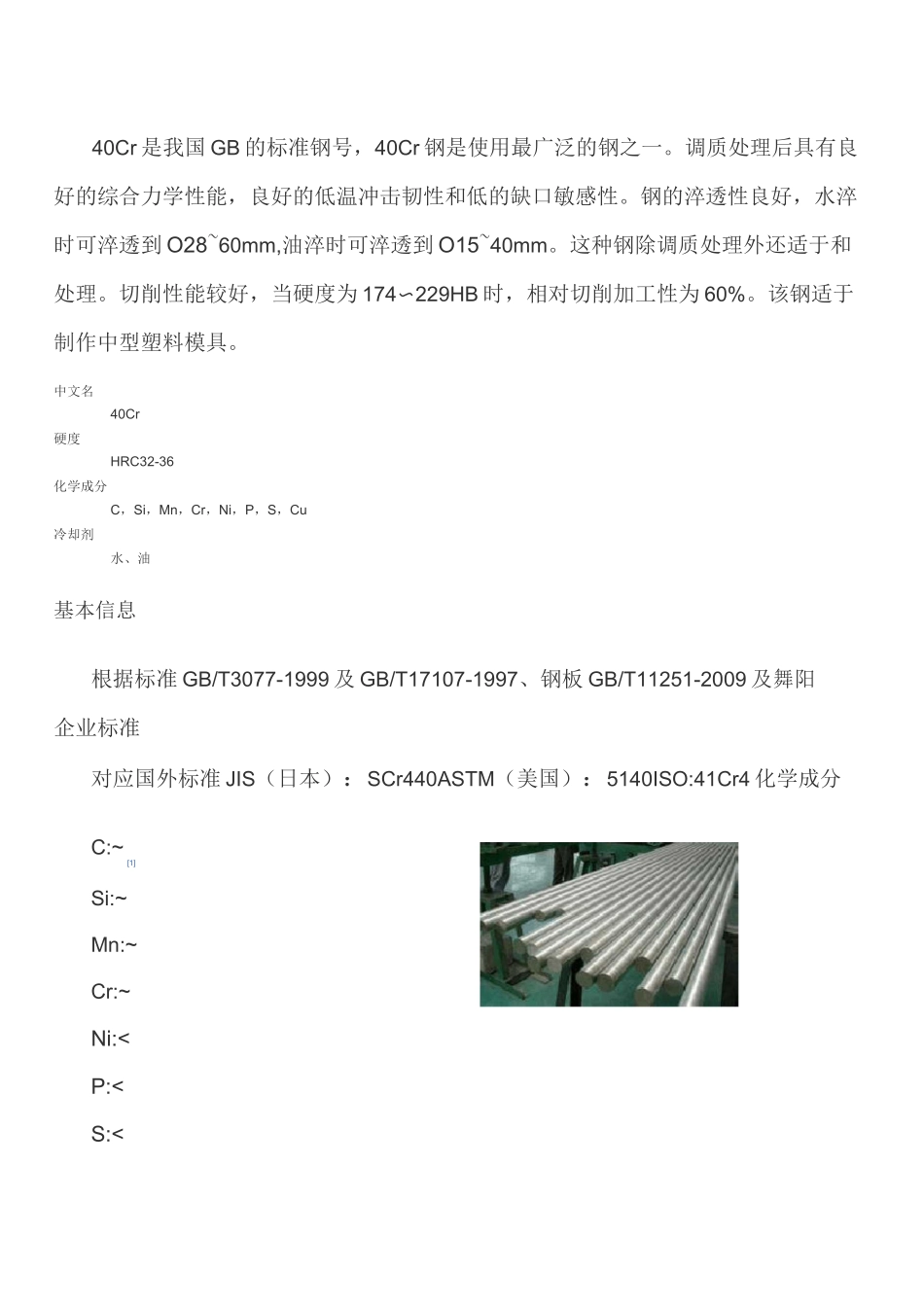

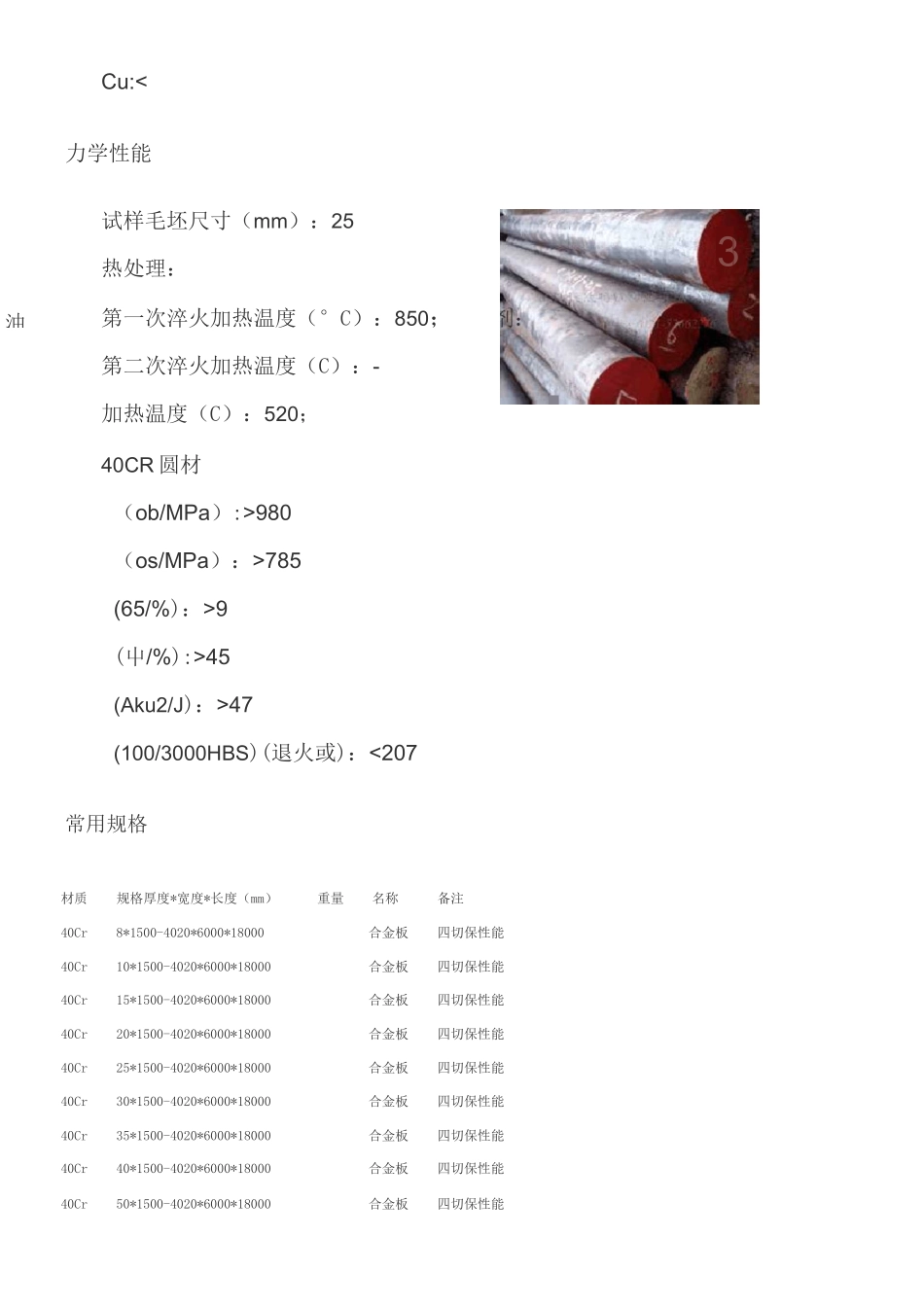

40Cr是我国GB的标准钢号，40Cr钢是使用最广泛的钢之一。调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。钢的淬透性良好，水淬时可淬透到O28~60mm,油淬时可淬透到O15~40mm。这种钢除调质处理外还适于和处理。切削性能较好，当硬度为174〜229HB时，相对切削加工性为60%。该钢适于制作中型塑料模具。中文名40Cr硬度HRC32-36化学成分C，Si，Mn，Cr，Ni，P，S，Cu冷却剂水、油基本信息根据标准GB/T3077-1999及GB/T17107-1997、钢板GB/T11251-2009及舞阳企业标准对应国外标准JIS（日本）：SCr440ASTM（美国）：5140ISO:41Cr4化学成分C:~[1]Si:~Mn:~Cr:~Ni:

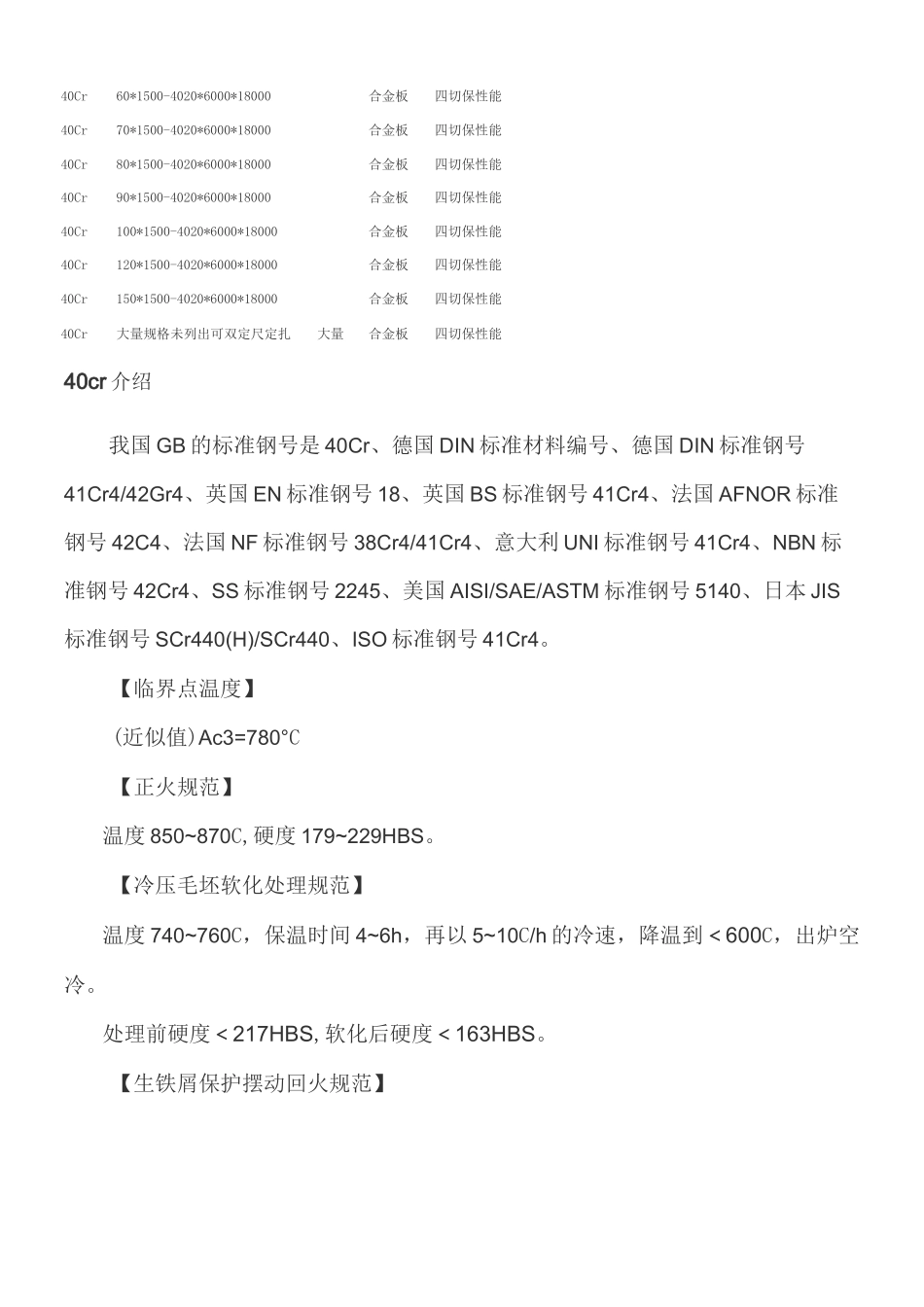

980（os/MPa）：>785(65/%)：>9(屮/%):>45(Aku2/J)：>47(100/3000HBS)(退火或)：<207常用规格材质规格厚度*宽度*长度（mm）重量名称备注40Cr8*1500-4020*6000*18000合金板四切保性能40Cr10*1500-4020*6000*18000合金板四切保性能40Cr15*1500-4020*6000*18000合金板四切保性能40Cr20*1500-4020*6000*18000合金板四切保性能40Cr25*1500-4020*6000*18000合金板四切保性能40Cr30*1500-4020*6000*18000合金板四切保性能40Cr35*1500-4020*6000*18000合金板四切保性能40Cr40*1500-4020*6000*18000合金板四切保性能40Cr50*1500-4020*6000*18000合金板四切保性能油■J340Cr60*1500-4020*6000*18000合金板四切保性能40Cr70*1500-4020*6000*18000合金板四切保性能40Cr80*1500-4020*6000*18000合金板四切保性能40Cr90*1500-4020*6000*18000合金板四切保性能40Cr100*1500-4020*6000*18000合金板四切保性能40Cr120*1500-4020*6000*18000合金板四切保性能40Cr150*1500-4020*6000*18000合金板四切保性能40Cr大量规格未列出可双定尺定扎大量合金板四切保性能40cr介绍我国GB的标准钢号是40Cr、德国DIN标准材料编号、德国DIN标准钢号41Cr4/42Gr4、英国EN标准钢号18、英国BS标准钢号41Cr4、法国AFNOR标准钢号42C4、法国NF标准钢号38Cr4/41Cr4、意大利UNI标准钢号41Cr4、NBN标准钢号42Cr4、SS标准钢号2245、美国AISI/SAE/ASTM标准钢号5140、日本JIS标准钢号SCr440(H)/SCr440、ISO标准钢号41Cr4。【临界点温度】(近似值)Ac3=780°C【正火规范】温度850~870C,硬度179~229HBS。【冷压毛坯软化处理规范】温度740~760C，保温时间4~6h，再以5~10C/h的冷速，降温到＜600C，出炉空冷。处理前硬度＜217HBS,软化后硬度＜163HBS。【生铁屑保护摆动回火规范】(670±10)°Cx2h,随炉升温，(710±10)°Cx2h,随炉降温，(670±10)°Cx2h,随炉升温，(710±10)°Cx2h,再随炉降温，(670±10)°Cx2h,随炉升温,(710±10)°Cx2h,随炉降温，共3个循环，再降温至550C，出炉空冷。处理后硬度153HBS。【调质处理规范】淬火温度850°C±10°C，油冷；回火温度520°C±10°C，水、油空冷。调质硬度40Cr以后的硬度大概在32-36HRC之间,也就是说大概301-340HB之间.40Cr--830-860°C油淬-->55HRC150C回火--55HRC200C回火--53HRC300C回火--51HRC400C回火--43HRC500C回火--34HRC550C回火--32HRC600C回火--28HRC650C回火--24HRC特性用途特性中碳调质钢，冷镦。该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、和耐磨性。正火可促进组织球化，改进硬度小于160HBS毛坯的切削性能。在温度550~570C进行回火，该钢具有最佳的综合力学性能。该钢的高于45钢，适合于高频淬火，等表面硬化处理等。用途这种钢经调质后用于制造承受中等负荷及中等速度工作的机械零件，如汽车的转向节、后半轴以及机床上的、轴、蜗杆、花键轴、顶尖套等；经淬火及后用于制造承受高负荷、冲击及中等速度工作的零件，如齿轮、主轴、油泵转子、滑块、套环等；经淬火及低温回火后用于制造承受重负荷、低冲击及具有耐磨性、截面上实体厚度在25mm以下的零件，如蜗杆、主轴、轴、套环等；经调质并高频表面淬火后用于制造具有高的及耐磨性而无很大冲击的零件，如齿轮、套筒、轴、主轴、曲轴、心轴、销子、连杆、螺钉、螺帽、进气阀...
