第8章 图样画法(3)VIP免费

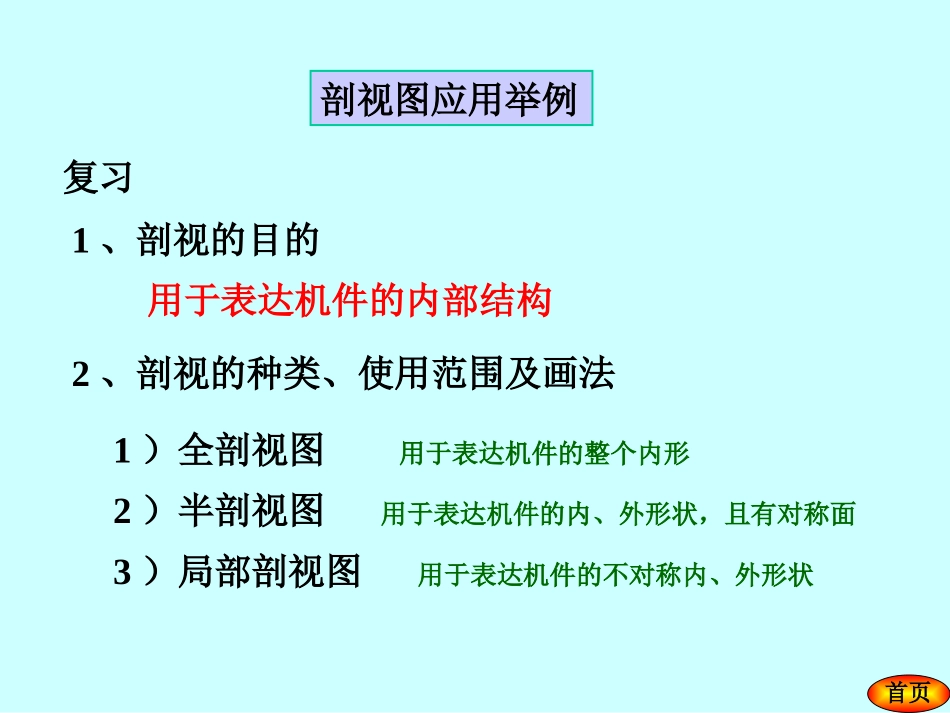

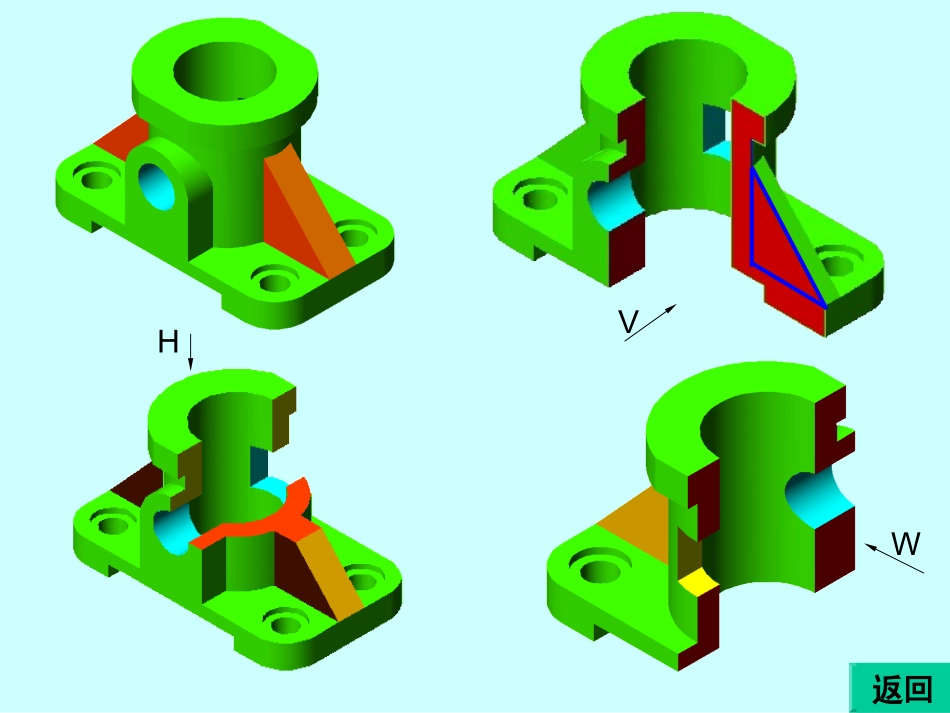

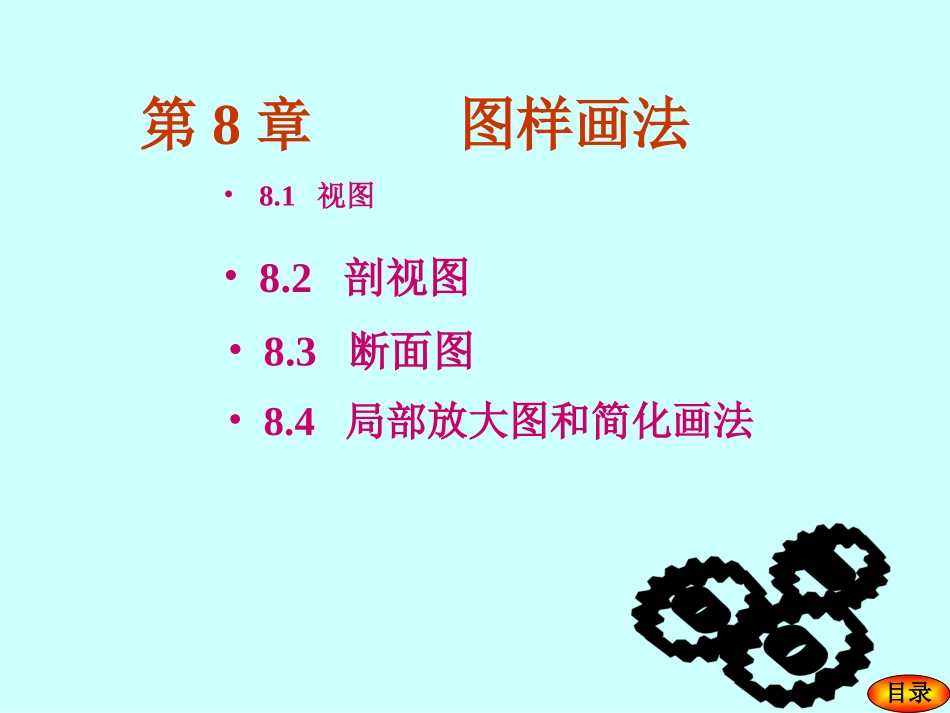

第8章图样画法•8.1视图•8.2剖视图目录•8.3断面图•8.4局部放大图和简化画法首页剖视图应用举例1、剖视的目的复习用于表达机件的内部结构2、剖视的种类、使用范围及画法1）全剖视图用于表达机件的整个内形2）半剖视图用于表达机件的内、外形状，且有对称面3）局部剖视图用于表达机件的不对称内、外形状返回HVW首页8.3断面图一、断面图的概念假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。首页二、断面图与剖视图的区别断面图与剖视图的区别在于：断面图是零件上剖切处断面的投影，而剖视图则是剖切后零件的投影。剖视图断面图首页三、断面图的种类⒈移出断面图画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。⑴画法移出断面图重合断面图首页⒉重合断面图画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。画法重合断面图不需标注当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断首页1、移出断面标注内容：四、断面图的标注移出断面一般应用剖切符号表示剖切位置，用箭头表示投射方向，并注上字母，在断面图的上方应用同样的字母标出相应的名称“×一×”。首页（1）配置在剖切符号延长线上，由于剖切位置已很明确，可省略名称—字母。箭头的是否省略：看图形相对剖切迹线是否对称2、省略标注的规定首页2、配置在其它地方，由于需要对号入座，不可省略名称—字母。箭头是否省：看图形相对剖切迹线是否对称A─AB─BBBAA首页五、断面图画法的几点规定①当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构按剖视绘制。首页②当剖切平面通过非圆孔，导致出现分离的两个断面时，这些结构也按剖视绘制。错首页③用两相交剖切平面作断面图，两个断面图要断开,剖切平面一定要垂直于零件的边界。首页8.4局部放大图和简化画法一、局部放大图将零件的部分结构，用大于原图形所采用的比例放大画出的图形称为局部放大图。1.局部放大图的画法和配置局部放大图可画成视图、剖视图、断面图，它与被放大部分的表达方式无关；局部放大图应尽量配置在被放大部位的附近。画局部放大图要注意两点：①局部放大图的比例是指放大图与机件的对应要素之间的线性尺寸比，与被放大部位的原图所采用的比例无关；2:1首页②局部放大图采用剖视图和断面图时，其图形按比例放大，断面区域中的剖面线的间距必须仍与原图保持一致。2.局部放大图的标注①一般应用细实线圈出被放大的部位；②当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；③当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。2:1首页当同一零件上有几个被放大的部分时，必须用罗马数字依次标明被放大的部位，并在局部放大图的上方标注出相应的罗马数字和所采用的比例；AAA—AⅠⅡⅠ4:1Ⅱ2:1首页2:1当零件上被放大的部分仅一个时，在局部放大图的上方只需注明所采用的比例。首页二、简化表示法实长实长轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出，但要标注实际尺寸。标注尺寸时，仍注实长。拉杆轴套断开画法阶梯轴断开画法①对较长机件的折断画法首页③回转体机件上的网状物或滚花部分，可以在轮廓线附近用细实线画出或省略。②机件中具有若干直径相同且按规律分布的孔，可以只画出一个或几个，其余只需表示出孔的中心位置，但在图中应注明孔的总数。首页④机件中具有若干相同结构(如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余可用细实线连接表示，但在图中必须标注该结构的总数。个厚度1个首页⑤机件回转体上均匀分布的孔、肋、轮辐等结构不处于剖切平面上时，可以将这些结构自动旋转到剖切平面上画出，不需任何标注和说明。孔未剖到画成剖到肋不对称画成对称首页⑥当回转体零件上的平面在图形中不能充分表达时，可用两条相交的细实线表达这些平面。首页⑦机件上某些较小结构的形状已在一个视图中表达清楚时，则在其它视...
