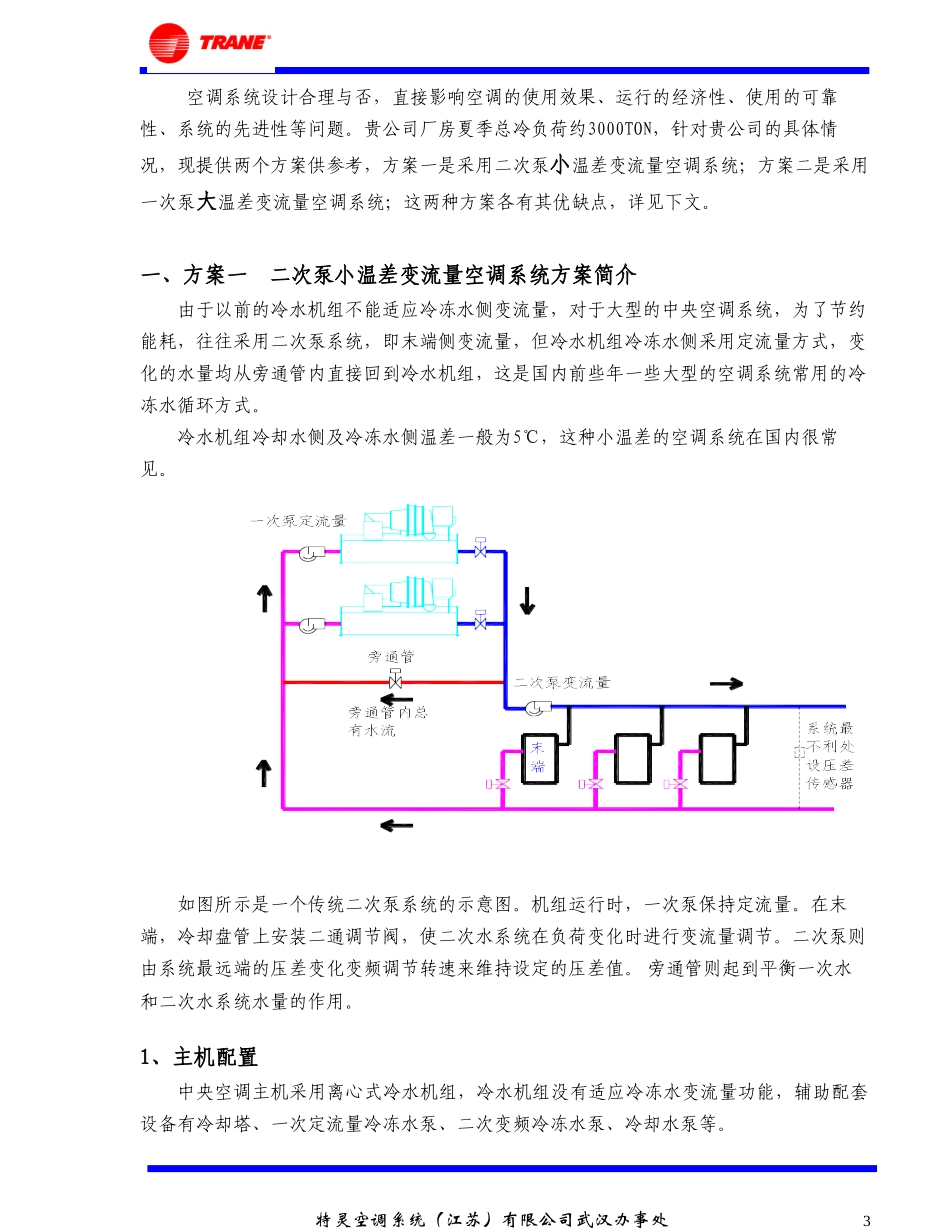

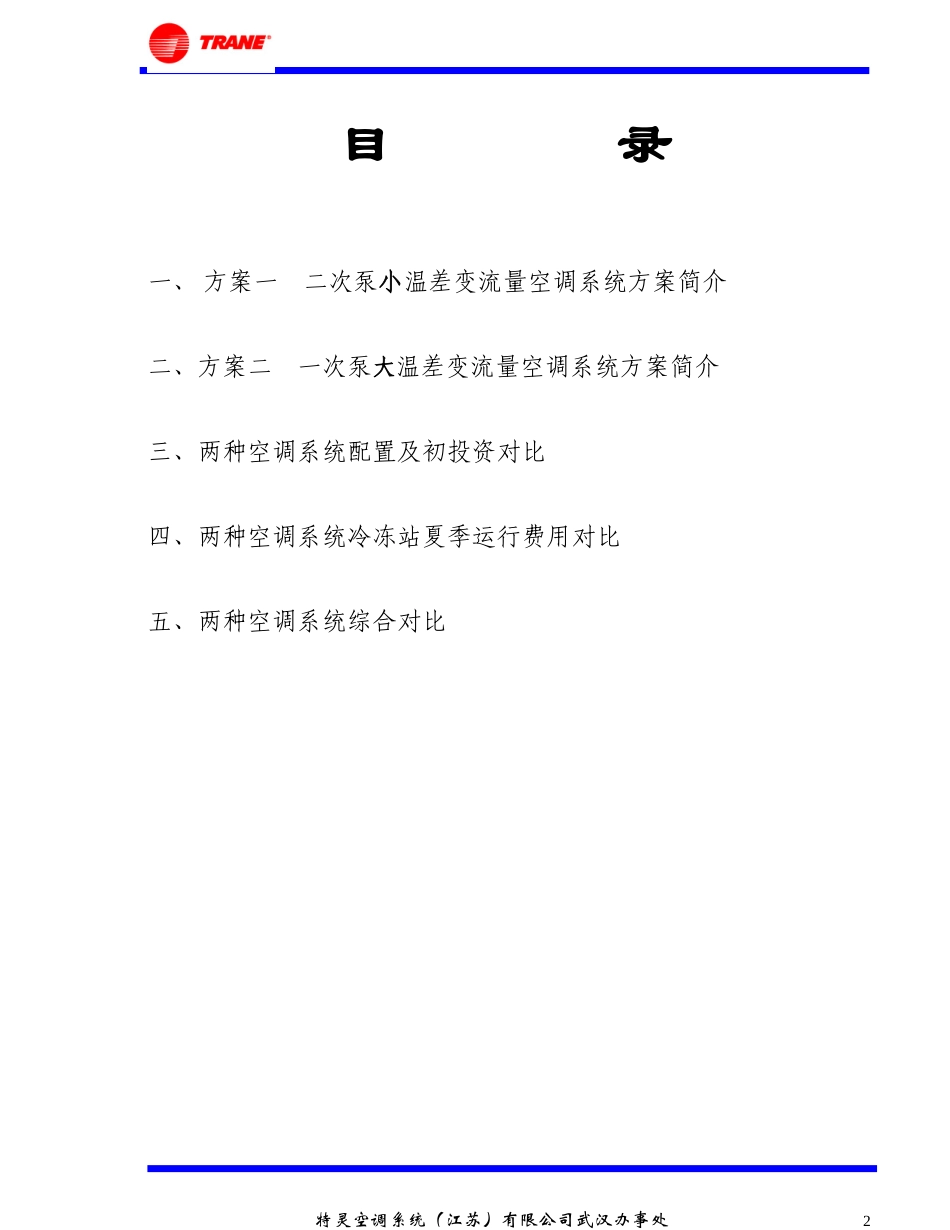

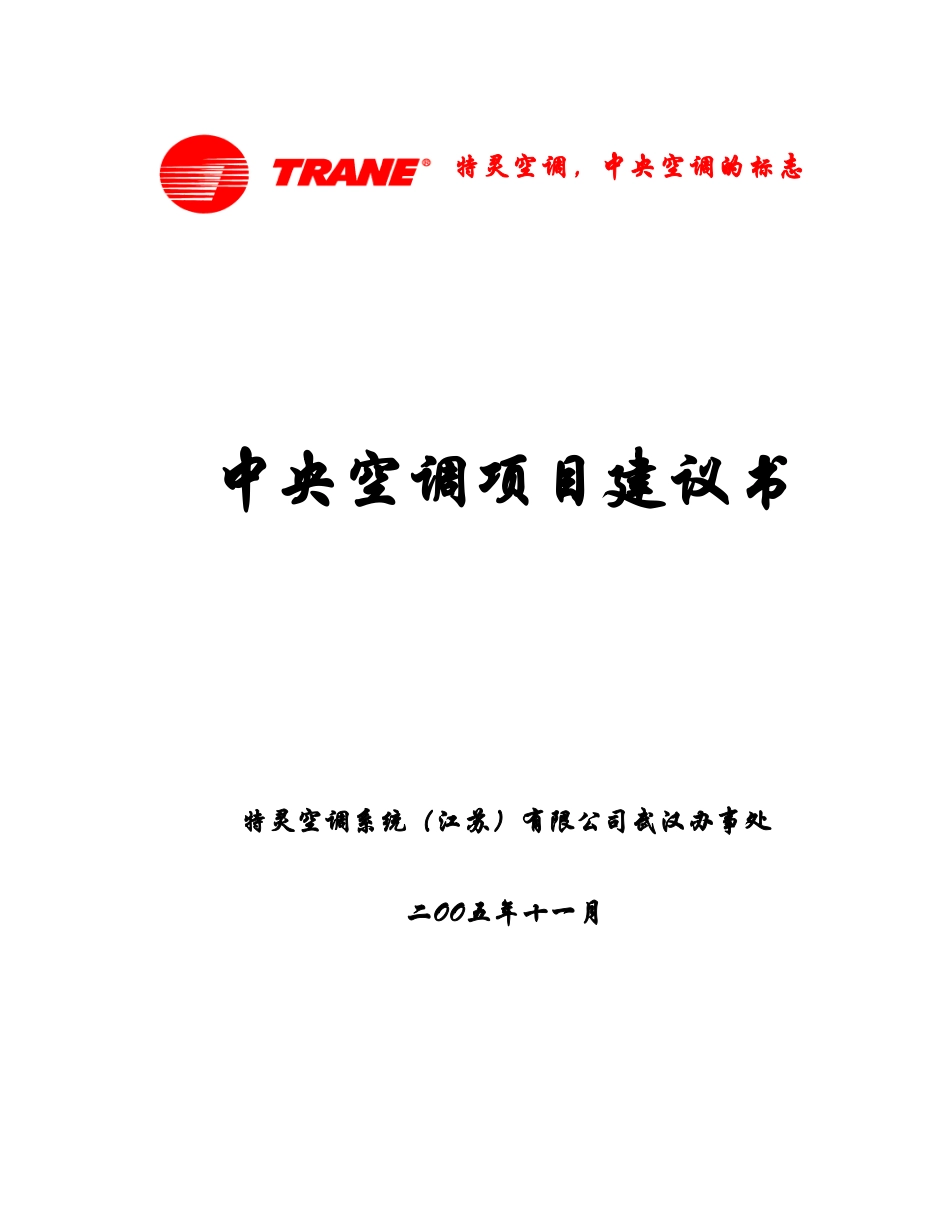

特灵空调，中央空调的标志中央空调项目建议书特灵空调系统（江苏）有限公司武汉办事处二OO五年十一月目录一、方案一二次泵小温差变流量空调系统方案简介二、方案二一次泵大温差变流量空调系统方案简介三、两种空调系统配置及初投资对比四、两种空调系统冷冻站夏季运行费用对比五、两种空调系统综合对比2特灵空调系统（江苏）有限公司武汉办事处空调系统设计合理与否，直接影响空调的使用效果、运行的经济性、使用的可靠性、系统的先进性等问题。贵公司厂房夏季总冷负荷约3000TON，针对贵公司的具体情况，现提供两个方案供参考，方案一是采用二次泵小温差变流量空调系统；方案二是采用一次泵大温差变流量空调系统；这两种方案各有其优缺点，详见下文。一、方案一二次泵小温差变流量空调系统方案简介由于以前的冷水机组不能适应冷冻水侧变流量，对于大型的中央空调系统，为了节约能耗，往往采用二次泵系统，即末端侧变流量，但冷水机组冷冻水侧采用定流量方式，变化的水量均从旁通管内直接回到冷水机组，这是国内前些年一些大型的空调系统常用的冷冻水循环方式。冷水机组冷却水侧及冷冻水侧温差一般为5℃，这种小温差的空调系统在国内很常见。如图所示是一个传统二次泵系统的示意图。机组运行时，一次泵保持定流量。在末端，冷却盘管上安装二通调节阀，使二次水系统在负荷变化时进行变流量调节。二次泵则由系统最远端的压差变化变频调节转速来维持设定的压差值。旁通管则起到平衡一次水和二次水系统水量的作用。1、主机配置中央空调主机采用离心式冷水机组，冷水机组没有适应冷冻水变流量功能，辅助配套设备有冷却塔、一次定流量冷冻水泵、二次变频冷冻水泵、冷却水泵等。3特灵空调系统（江苏）有限公司武汉办事处冷水机组冷冻水侧及冷却水侧均为5℃温差，冷冻水进出水温度为12/7℃，冷却水进出水温度为32/37℃。2、系统优点：属于常规空调系统，积累的操作、选型等各方面的经验丰富。3、系统缺点：1由于有一次泵及二次泵，管道及阀门增多，导致初投资高，占地面积大；2.冷冻水流量高，管道大，冷冻水泵电机功率大，运行费用高，并且大管道及大水泵初投资高；3．有一次泵及二次泵，设备多，系统故障率高；二、方案二一次泵大温差变流量空调系统方案简介一次泵大温差变流量系统是一种新型空调系统，这种新型的空调系统非常节能，国外从1998年开始有越来越多的用户在使用，国内也有用户开始使用这种新型的节能空调系统，如成都的INTEL工厂、青岛贝尔卡特、沈阳卓展广场已经开始使用一次泵大温差变流量空调水系统。近来年许多研究结果表明：加大冷水供、回水设计温差时水泵所减少的能耗大于由此导致的设备传热效率下降所增加的能耗，因此对于整个空调系统来说具有一定的节能效益，目前有的实际工程已用到8℃温差，从其运行情况看也有良好的节能效果。大温差小流量的空调系统能减少初投资并且可以节省运行费用，近几年来已经被越来越多的用户所接受。4特灵空调系统（江苏）有限公司武汉办事处于2005年4月4日发布的《公共建筑节能设计标准》（已于2005年7月1日实施）P16页第7条规定“冷水机组的冷水供、回水设计温差不应小于5℃。在技术可靠、经济合理的前提下宜尽量加大冷水供、回水温差”。采用大温差是大势所趋。国内许多建筑物已经率先采用了大温差技术，有常规空调系统采用低温大温差冷冻水系统的，也有与冰蓄冷相结合的低温大温差冷冻水系统的，常规空调系统中采用低温大温差送风系统的有上海中保大厦（冷冻水进出水温度6.7℃/15.6℃，温差8.9℃）、上海万国金融大厦（冷冻水进出水温度6.7℃/14.4℃，温差7.7℃），上海浦东国际金融大厦（冷冻水进出水温度5.6℃/15.6℃，温差10℃），广州国际会议展览中心（冷冻水供回水温度5℃/14℃，温差9℃）；广州新白云机场航站楼（冷冻供回水温度6℃/14℃，温差8℃），广州地铁二号线（冷冻水供回水温度7/17℃，温差10℃）；一次泵变流量系统是真正的变流量空调系统，与二次泵变流量系统有着本质的区别。我们先来看以下一次泵变流量系统的一些特点。如上图所示：和二次泵系统相比，最显著的一个特点是少了一组定速泵，当系统水量小于单台冷冻...
