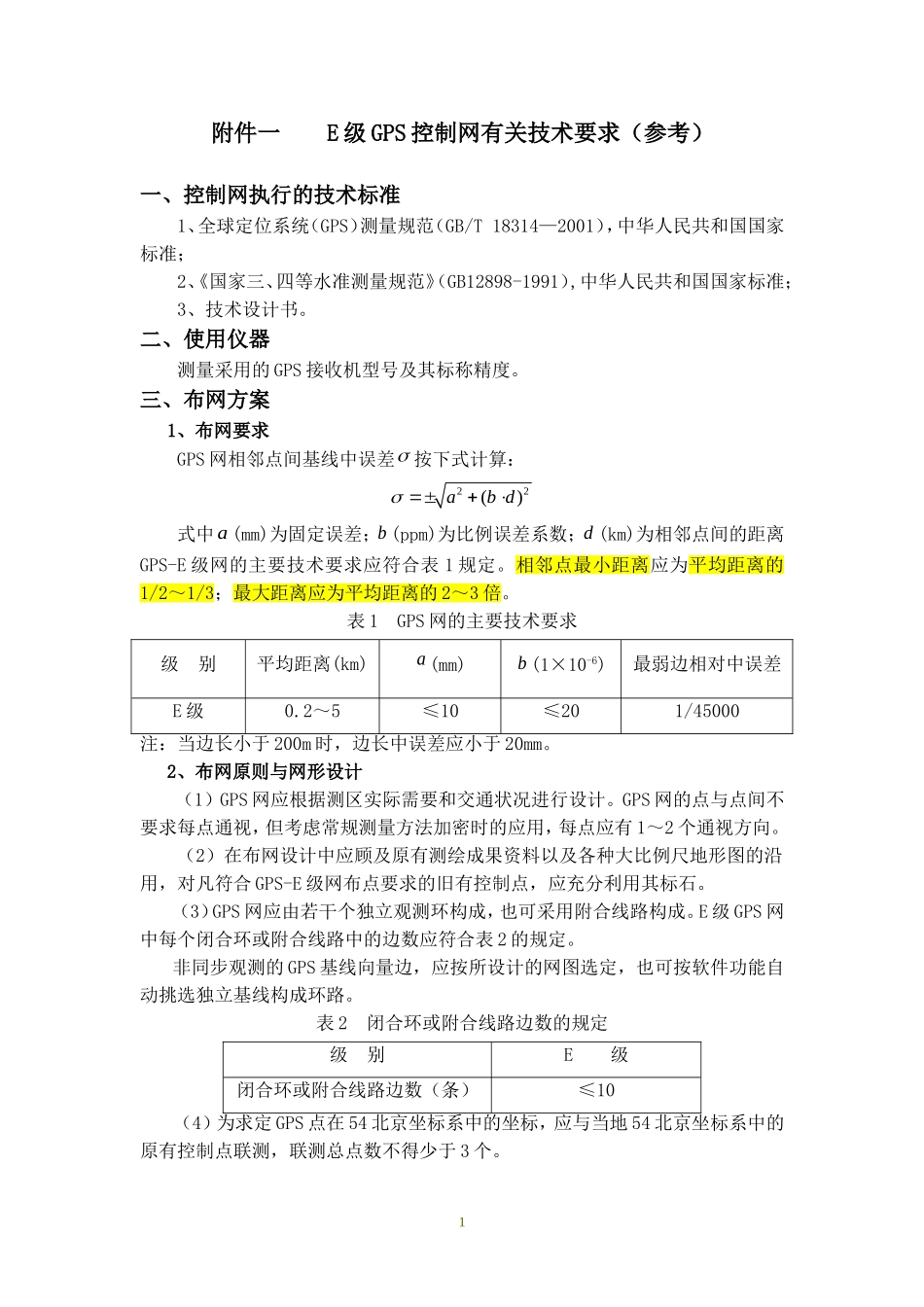

附件一E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。二、使用仪器测量采用的GPS接收机型号及其标称精度。三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：22()abd式中a(mm)为固定误差；b(ppm)为比例误差系数；d(km)为相邻点间的距离GPS-E级网的主要技术要求应符合表1规定。相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。表1GPS网的主要技术要求级别平均距离(km)a(mm)b(1×10-6)最弱边相对中误差E级0.2～5≤10≤201/45000注：当边长小于200m时，边长中误差应小于20mm。2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。E级GPS网中每个闭合环或附合线路中的边数应符合表2的规定。非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。表2闭合环或附合线路边数的规定级别E级闭合环或附合线路边数（条）≤10（4）为求定GPS点在54北京坐标系中的坐标，应与当地54北京坐标系中的原有控制点联测，联测总点数不得少于3个。1（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。此外，有时还需考虑测区内的通讯设施、电力供应等情况，以便于各点之间的联络和设备用电或充电。综上所述，结合测区的实际情况，GPS控制点宜布设在较高的永久性建筑物山顶及其它符合要求的地方，或已成型的较宽的城市主干道、路口或其它较开阔而又稳固的建（构）筑物上。2、标石埋设（1）E级GPS点的标石及标志规格参见附录D，标石的中心标志用铜材料制作标志中心应刻有清晰、精细的十字丝；（2）地面E级GPS点标石可用混凝土预先制作，然后运往各点埋设，埋设时坑底填以沙石，捣固夯实或浇灌混凝土底层，楼顶E级GPS点标石应现场浇灌，浇灌前应将楼面磨出新层、打毛，钉上3～4颗钢钉，再套模浇灌；（3）埋石结束后应填写GPS点之记；（4）待标石埋设稳定，没有下沉，或现场浇灌的标石凝固后2～3天方可观测。五、作业要求1、基本技术要求为保证GPS测量精度，采用载波相位静态相对定位作业模式，E级GPS测量作业的基本技术要求应符合表3的规定。表3E级GPS测量作业的基本技术要求2级别卫星截止高度角(°)有效观测卫星数平均重复设站数时段长度(min)数据采样间隔(s)PDOP值E级≥15≥4≥1.6≥4015＜10注：1、观测时段长度应视点位周围障碍物情况、基线长短而作调整，2、可不观测气象要素，但应记录雨、晴、阴、云等天气状况。2、GPS卫星预报和观测调度计划（1）保证GPS作业观测工作顺利进行，保障观测成果达到预定的精度，提高作业工效，在...
