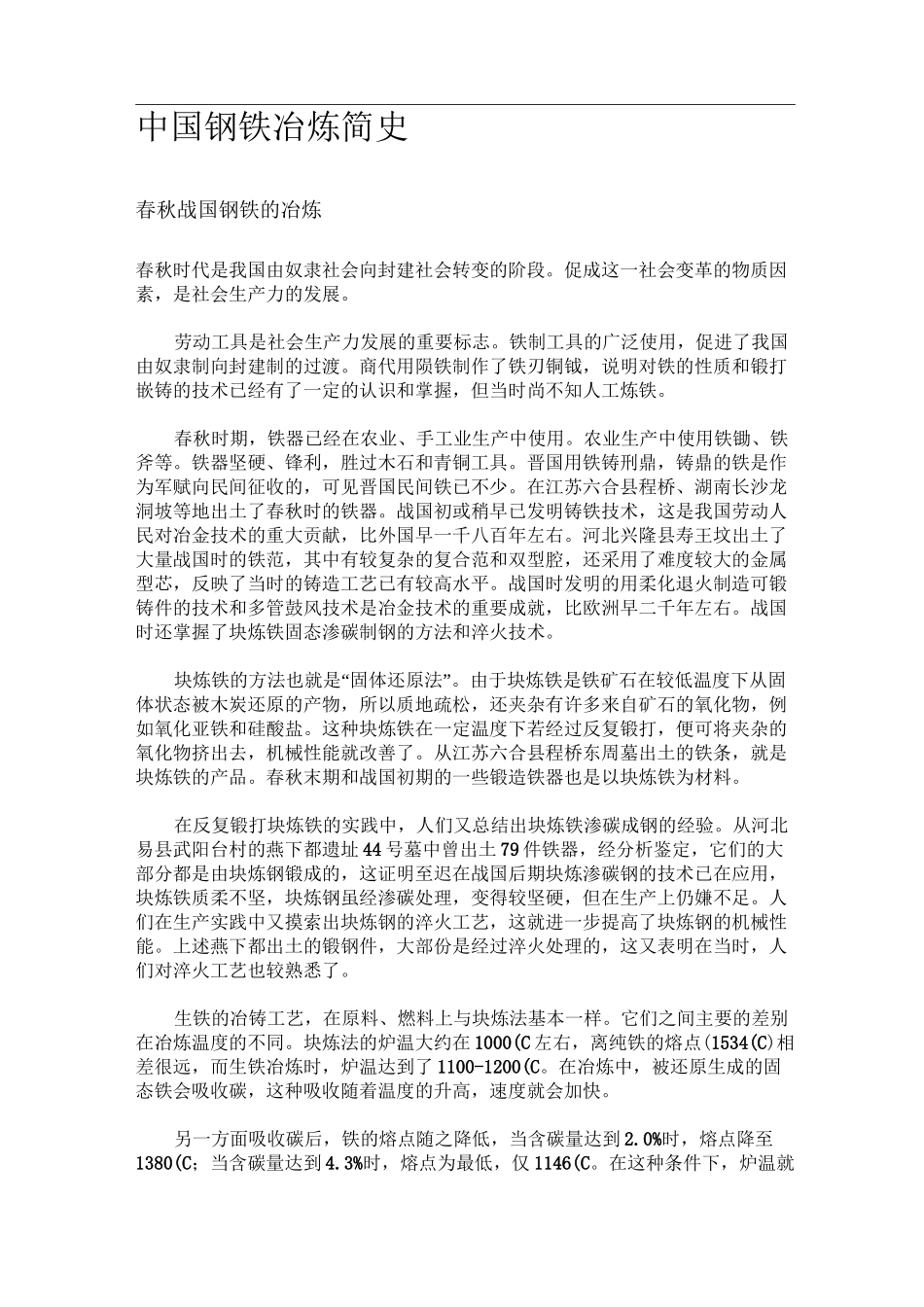

中国钢铁冶炼简史VIP免费

中国钢铁冶炼简史春秋战国钢铁的冶炼春秋时代是我国由奴隶社会向封建社会转变的阶段。促成这一社会变革的物质因素，是社会生产力的发展。劳动工具是社会生产力发展的重要标志。铁制工具的广泛使用，促进了我国由奴隶制向封建制的过渡。商代用陨铁制作了铁刃铜钺，说明对铁的性质和锻打嵌铸的技术已经有了一定的认识和掌握，但当时尚不知人工炼铁。春秋时期，铁器已经在农业、手工业生产中使用。农业生产中使用铁锄、铁斧等。铁器坚硬、锋利，胜过木石和青铜工具。晋国用铁铸刑鼎，铸鼎的铁是作为军赋向民间征收的，可见晋国民间铁已不少。在江苏六合县程桥、湖南长沙龙洞坡等地出土了春秋时的铁器。战国初或稍早已发明铸铁技术，这是我国劳动人民对冶金技术的重大贡献，比外国早一千八百年左右。河北兴隆县寿王坟出土了大量战国时的铁范，其中有较复杂的复合范和双型腔，还采用了难度较大的金属型芯，反映了当时的铸造工艺已有较高水平。战国时发明的用柔化退火制造可锻铸件的技术和多管鼓风技术是冶金技术的重要成就，比欧洲早二千年左右。战国时还掌握了块炼铁固态渗碳制钢的方法和淬火技术。块炼铁的方法也就是“固体还原法”。由于块炼铁是铁矿石在较低温度下从固体状态被木炭还原的产物，所以质地疏松，还夹杂有许多来自矿石的氧化物，例如氧化亚铁和硅酸盐。这种块炼铁在一定温度下若经过反复锻打，便可将夹杂的氧化物挤出去，机械性能就改善了。从江苏六合县程桥东周墓出土的铁条，就是块炼铁的产品。春秋末期和战国初期的一些锻造铁器也是以块炼铁为材料。在反复锻打块炼铁的实践中，人们又总结出块炼铁渗碳成钢的经验。从河北易县武阳台村的燕下都遗址44号墓中曾出土79件铁器，经分析鉴定，它们的大部分都是由块炼钢锻成的，这证明至迟在战国后期块炼渗碳钢的技术已在应用，块炼铁质柔不坚，块炼钢虽经渗碳处理，变得较坚硬，但在生产上仍嫌不足。人们在生产实践中又摸索出块炼钢的淬火工艺，这就进一步提高了块炼钢的机械性能。上述燕下都出土的锻钢件，大部份是经过淬火处理的，这又表明在当时，人们对淬火工艺也较熟悉了。生铁的冶铸工艺，在原料、燃料上与块炼法基本一样。它们之间主要的差别在冶炼温度的不同。块炼法的炉温大约在1000(C左右，离纯铁的熔点(1534(C)相差很远，而生铁冶炼时，炉温达到了1100-1200(C。在冶炼中，被还原生成的固态铁会吸收碳，这种吸收随着温度的升高，速度就会加快。另一方面吸收碳后，铁的熔点随之降低，当含碳量达到2.0%时，熔点降至1380(C；当含碳量达到4.3%时，熔点为最低，仅1146(C。在这种条件下，炉温就可使铁熔化，从而得到了液态的生铁。液态生铁就可以直接浇铸成器，冶铸过程简化了，就使铁器的生产有了大发展的可能。江苏六合程桥东周墓出土的铁丸，洛阳出土的公元前五世纪的铁锛、铁铲都是生铁器物，这证明在块炼法的同时，我国已出现生铁冶铸工艺。生铁与块炼铁同时发展，是我国古代钢铁冶金技术发展的独特途径。世界上许多其他国家，从块炼铁发展到生铁，大约经历了上千年的时间。就拿欧洲一些国家来说，虽很早已有块炼铁，但出现生铁则在公元十三世纪末和十四世纪初。生铁的生产效率高，铸造性能又较好，这为广泛使用铁器提供方便。在冶炼生铁的初期，由于温度还不够高，硅含量也较低，致使生铁中的碳在冷却凝固时不能成为石墨状态，而成为碳化三铁（Fe3C）,与奥氏体状态的铁在1146（C共晶。因此，炼出的生铁性脆而硬，铸造性能虽好，但强度不够，这种生铁，人们称它为白口铁，它只能铸造某些农具。从河北兴隆燕国矿冶遗址出土的大批锄、范等，就是由白口铁铸成的。为了克服白口铁的脆性，在战国早期，人们就创造了白口铸铁柔化处理技术。所谓柔化处理就是将白口铸铁长时间加热，使碳化铁分解为铁和石墨，消除了大块的渗碳体，这对减少脆性、提高韧性可以起良好的作用。处理后的白口铁就变成了展性铸铁。长沙出土的战国铁铲，辉县出土的战国中期铁带钩，易县燕下都出土的战国晚期铁镢、锄等，都是属于这种展性铸铁。汉代的钢铁冶炼技术汉代的钢铁冶炼技术，在战国的基础上又有了长足的发展，勤劳的中国人民在这方面又有...
