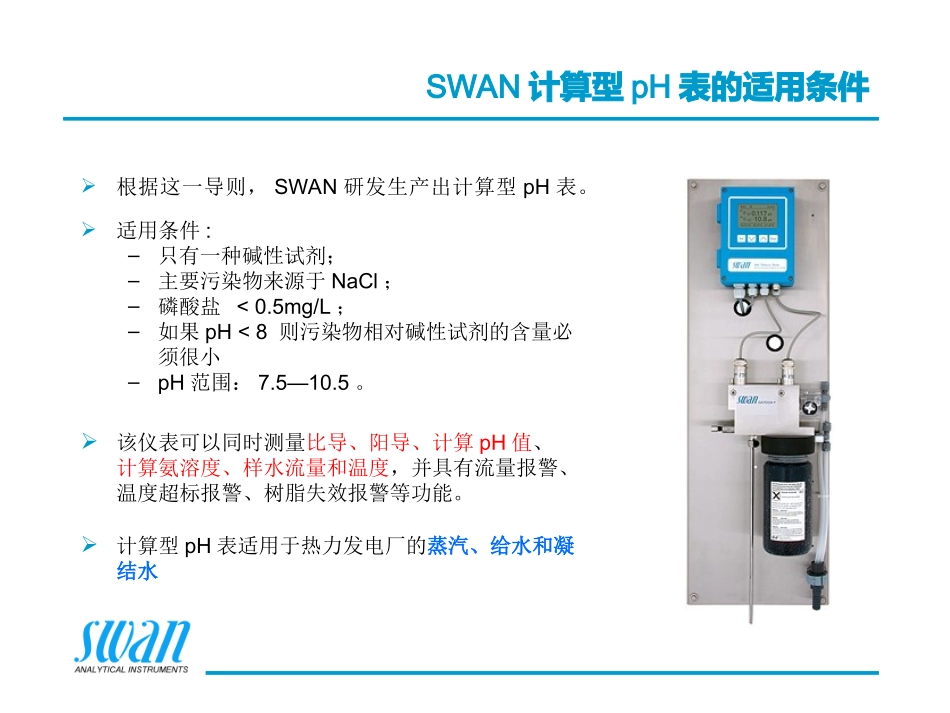

SWAN仪表计算型pH表SWAN计算型pH表的测量原理根据德国VGB导则：比导和阳导与pH的对应关系如图所示.SWAN计算型pH表的适用条件根据这一导则，SWAN研发生产出计算型pH表。适用条件:–只有一种碱性试剂；–主要污染物来源于NaCl；–磷酸盐<0.5mg/L；–如果pH<8则污染物相对碱性试剂的含量必须很小–pH范围：7.5—10.5。该仪表可以同时测量比导、阳导、计算pH值、计算氨溶度、样水流量和温度，并具有流量报警、温度超标报警、树脂失效报警等功能。计算型pH表适用于热力发电厂的蒸汽、给水和凝结水SWAN计算型pH表的结构型号：MonitorAMIDeltaconPower构成：两个电导率电极一个流通池一个阳离子交换树脂柱一个针型阀和流量计关于阳离子交换树脂柱SWAN理念：阳离子交换树脂影响阳导测量的准确性和可靠性，因此它是阳导仪的重要组成部分。树脂柱的设计——树脂自动除气刚启机或是刚换过离子交换柱后，在树脂粒间会夹杂很多空气。要使仪表测值准确可靠，这些空气必须排除掉，基于这个原因，SWAN研发出了阳电导率表的自动除气功能。树脂自动除气功能影响树脂交换效率的因素：流量：根据现有树脂床厚度得出的最大流速。如果流速太快，样水与树脂的接触反应时间不够充分。低流速不是问题！停留时间:充分进行离子交换的一个关键因素是样水与有效树脂层的充分停留时间。反应时间:污染物流过离子交换柱所用的时间。样水流速与树脂消耗速度的比值(维护间隔)。样水流速与反应时间的比值(最低流速)。考虑最大流速和有效树脂层的厚度。树脂柱的设计——交换效率树脂柱的设计——交换效率传统树脂柱传统离子交换柱最常遇到的问题:漏气主要原因：•软管连接•连接处不牢固树脂柱的设计——管路连接方式杂质离子的除去：所有的交换树脂含有杂质离子；对于新树脂或经过再生的树脂，都需进行数小时高速流量冲洗；树脂柱的设计——预冲洗SWAN阳离子树脂柱SWAN的阳离子交换树脂柱大面积树脂瓶——最大接触面，保证交换充分；流速：6-8L/时——流速稳定、交换充分、运行经济；容积：1L——体积小，便于操作；树脂柱和电导率电极紧密连接——无漏气；预冲洗树脂——备用树脂可随时投入正常测量；更换便捷——节省人力。ResponseTimeLag,SWANCatconbottle,Flowrateapprox.100ml/min050100150200250050100150200250300350400450Time,secondsConductivity,Microsiemens/cmSpecificconductivityCationconductivity150secInjectionof4ml0.01MKClSWANAnalyticalInstruments15.08.06H.MaurerResponsetimelagSWAN树脂柱预冲洗常压排放SWAN树脂预冲洗RinseDownTimesofThreeDifferentSamplesofStronglyAcidicCationExchangeResins00100200300400500600700TimeCationConductivitynormalresinspent,regeneatedandrinsedresinresinfromshelfLogInterval120sec,timeconstant:10secfor99%response0.50.40.30.20.1SavingoftimeSWAN设计：经过离子交换和电导测定的出水用于第二瓶树脂的预冲洗，随时准备使用。SWAN树脂预冲洗SWAN计算型pH表的特点同时测量比导、阳导、计算pH值和氨NH3浓度。长寿命钛电极，电池常数精确到小数点后5位数。电极一体化温度测量，响应快速，测量准确，超温报警。温度补偿精确。仪表一体化样水流量监测，流量超限报警。带有离子交换树脂柱，更换快捷简便并可给出树脂失效报警。自动树脂除气功能。备用树脂预冲洗，以便快速投入运行。无pH玻璃电极、无需pH测量校准，仪表免维护。
