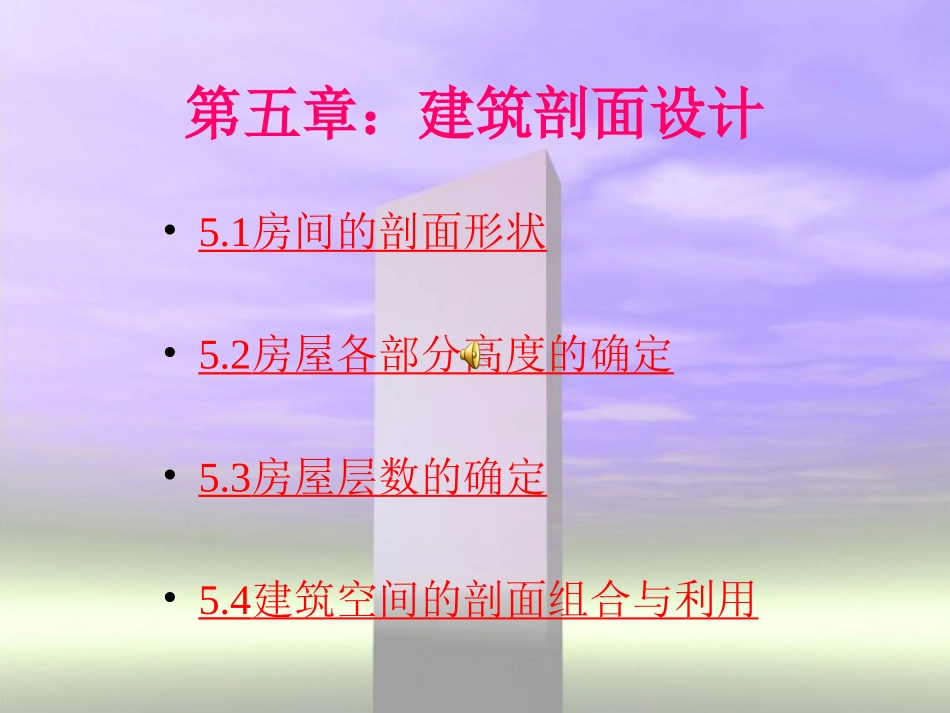

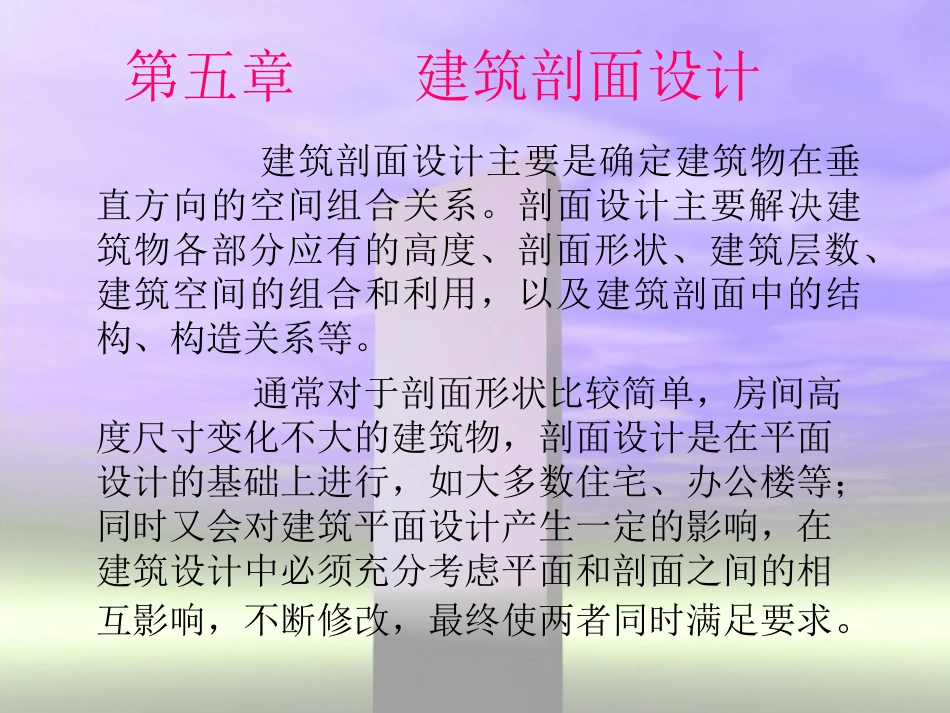

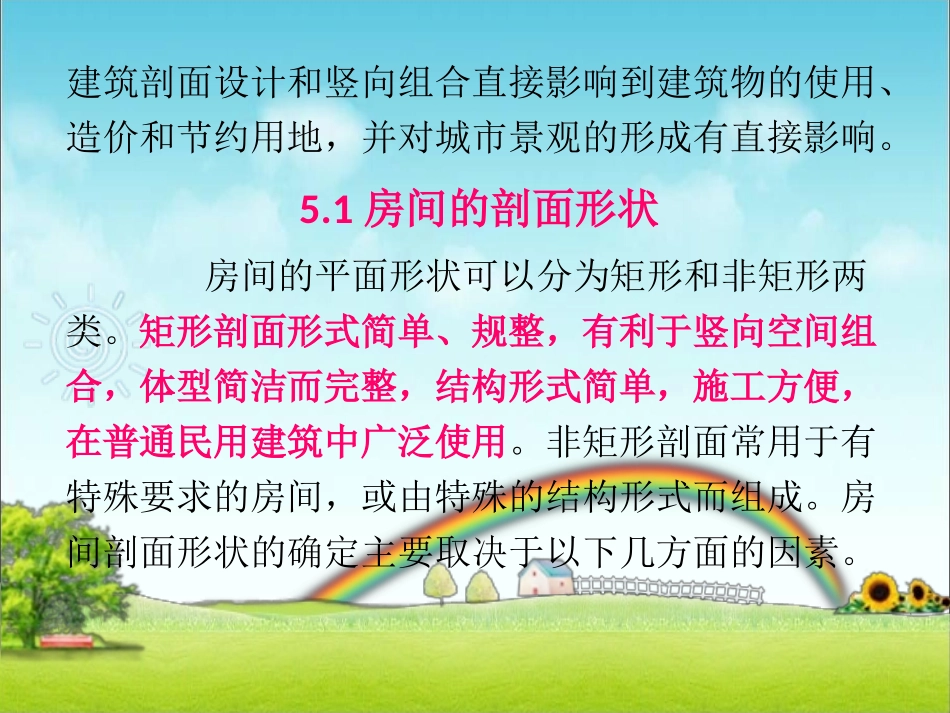

第五章：建筑剖面设计•5.1房间的剖面形状•5.2房屋各部分高度的确定•5.3房屋层数的确定•5.4建筑空间的剖面组合与利用第五章建筑剖面设计建筑剖面设计主要是确定建筑物在垂直方向的空间组合关系。剖面设计主要解决建筑物各部分应有的高度、剖面形状、建筑层数、建筑空间的组合和利用，以及建筑剖面中的结构、构造关系等。通常对于剖面形状比较简单，房间高度尺寸变化不大的建筑物，剖面设计是在平面设计的基础上进行，如大多数住宅、办公楼等；同时又会对建筑平面设计产生一定的影响，在建筑设计中必须充分考虑平面和剖面之间的相互影响，不断修改，最终使两者同时满足要求。建筑剖面设计和竖向组合直接影响到建筑物的使用、造价和节约用地，并对城市景观的形成有直接影响。5.1房间的剖面形状房间的平面形状可以分为矩形和非矩形两类。矩形剖面形式简单、规整，有利于竖向空间组合，体型简洁而完整，结构形式简单，施工方便，在普通民用建筑中广泛使用。非矩形剖面常用于有特殊要求的房间，或由特殊的结构形式而组成。房间剖面形状的确定主要取决于以下几方面的因素。5.1.1房间的使用要求在民用建筑中，大多数建筑的空间在功能上无特殊的要求，如卧室和起居室、教室、办公室和客房等，其剖面形状可以多采用矩形。这样既能满足使用要求，又能发挥矩形剖面优势的作用。对于有特殊功能要求（如视线、音质等）要求的房间，就需要根据使用特点合理选择剖面形状。（1）视线要求对视线质量有特殊要求的建筑物，如影剧院、体育馆、报告厅、阶梯教室等。这类房间除平面形状、大小满足一定的视距、视角要求外，地面还应设计起波。其剖面会采用特殊形状，以避免视线遮挡，或使声音传播较均匀。地面升起坡度的大小与设计视点的选择、视线升高值C（即后排与前排的视线升高差)、座位排列方式（即前排与后排对位或错位排列）、排距等因素有关。使用功能不同，集中视点的高度差别很大。设计视点与地面升起坡度、座位的排列方式、排距、视线升起值有极大关系。一般视点选择越低，地面升起坡度越大；视点选择越高，地面升起坡度就越小。视点高度的选择要满足人的视线不受遮挡。观看行为不同，设计视点的选择高度也不相同。例如：电影院的视点高度选在银幕底边中心点，这样就可以保证人的视线能够看到银幕的全画面；体育馆常要进行多种比赛，视点选择多以较不利观看的篮球比赛为依据，视点高度选在篮球场边线上空300~500mm处；阶梯教室视点高度常选在讲台桌面，大约距地面1100mm处；剧院的视点高度一般定于大幕在舞台面上水平投影的中心点。设计视点确定后，就要进行地面起坡计算。首选要确定每排视线升高值。每排视线升高值应等于后排观众的视线与前排观众眼睛之间的视高差，一般定为120mm。当座位错位排列时，每排视线升高值为60mm（隔排120mm)。每排视线升高值普通教室（a)和阶梯教室(b)对比地坪升起的公共建筑示意图（2）音质要求在影剧院、会堂等建筑中，主要的观众大厅由于对音质要求都很高，需要比较特殊的剖面形状。为了保证室内声场分布均匀，避免出现声音空白区、回声及声音聚焦等现象，在剖面设计中就要特别注意顶棚、墙面、地面的处理。一方面，为了有效的利用声能，加强各处的直达声，大厅的地面需要逐步升高；另一方面，顶棚的高度和形状是保证厅堂音效质量的又一重要因素。为保证大厅的各个部位都能获得均匀的反射声，并加强声压不足的部位，就需要根据声音反射的基本原理对厅堂的顶棚形状进行分析和设计。一般情况下，凸面可以使声音扩散，声场分布较均匀；凹曲面和拱顶都易产生声音聚焦，声场分布不均匀，设计时应尽量避免。下面为几种观众厅剖面形状示意图。5.1.2建筑结构、材料及施工要求房间的剖面形状除了要满足使用要求外，还必须考虑建筑的结构形式、材料选择和施工因素的影响。矩形的剖面形式规整而简洁，可以采用简单的梁板式结构布置，施工方便，适用于大量性民用建筑。特殊的结构形式往往能为建筑创造独特的室内空间。例如钢砼结构的屋顶，一般为平屋面，跨度较小，约6~8m；钢结构屋顶，平面结构形式一般采用桁架体系，跨度可比钢砼结构屋顶要大一些，达10m以上；而采用...
