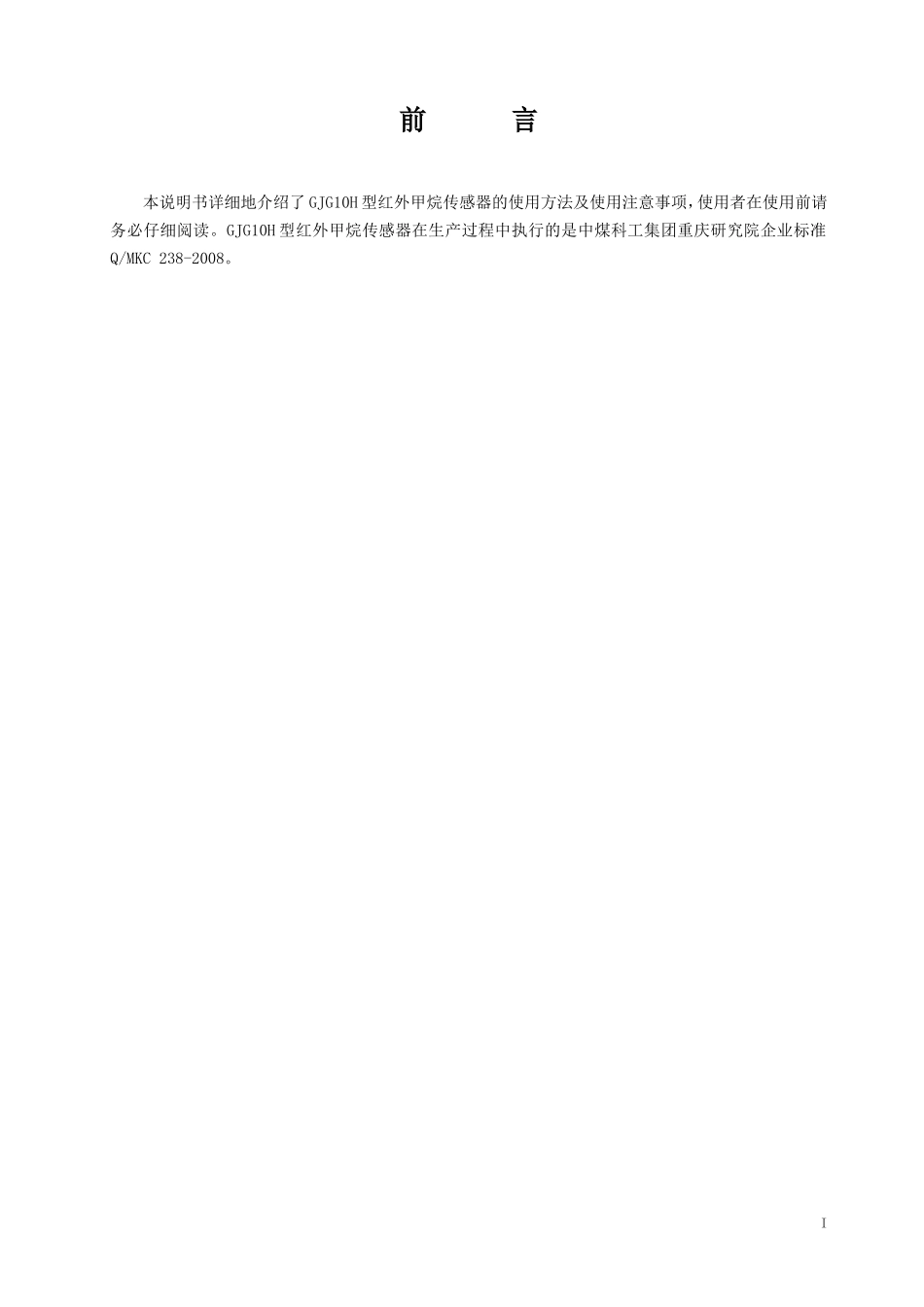

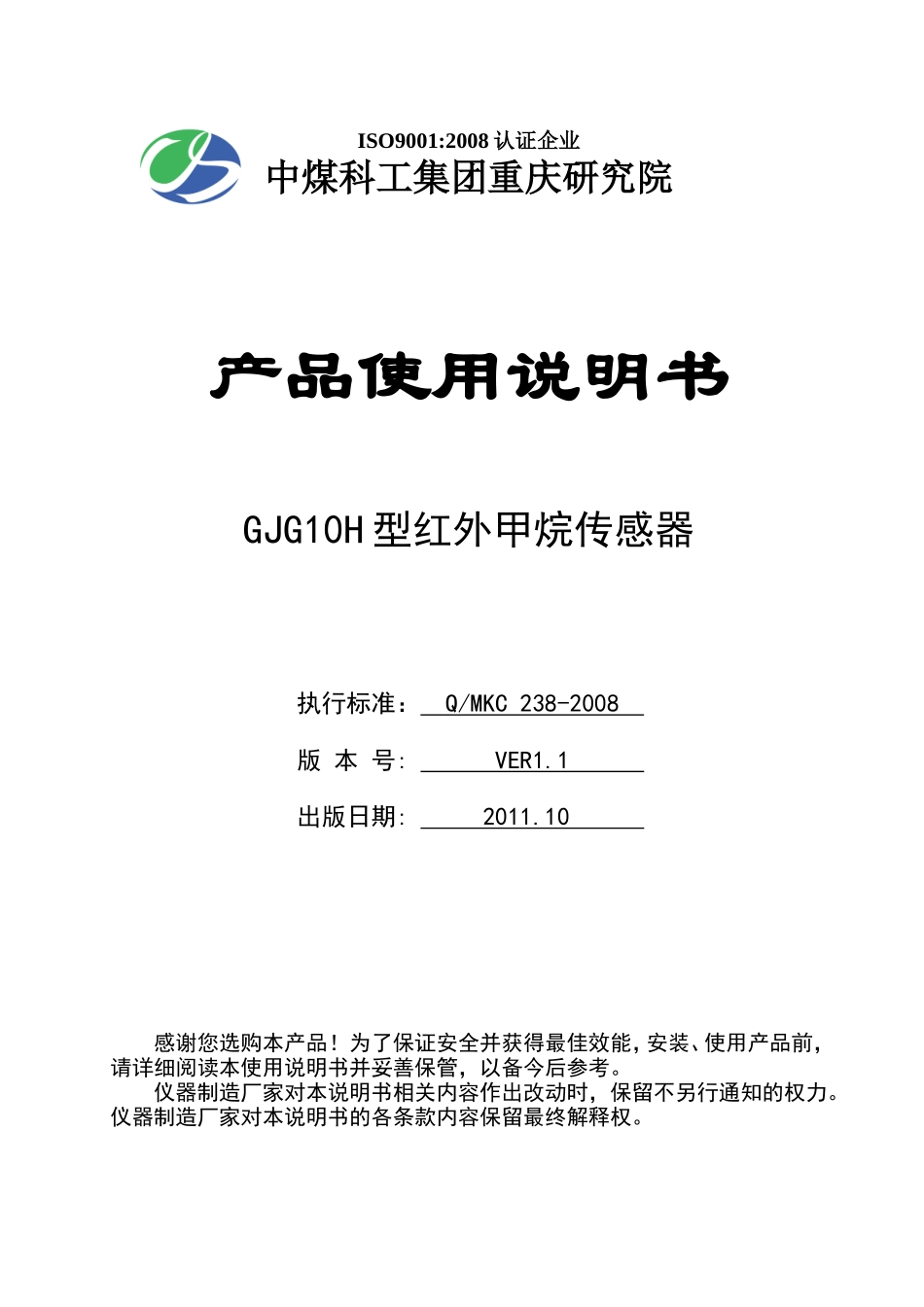

ISO9001:2008认证企业中煤科工集团重庆研究院产品使用说明书GJG10H型红外甲烷传感器执行标准：Q/MKC238-2008版本号:VER1.1出版日期:2011.10感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。仪器制造厂家对本说明书相关内容作出改动时，保留不另行通知的权力。仪器制造厂家对本说明书的各条款内容保留最终解释权。前言本说明书详细地介绍了GJG10H型红外甲烷传感器的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。GJG10H型红外甲烷传感器在生产过程中执行的是中煤科工集团重庆研究院企业标准Q/MKC238-2008。I目次前言…………………………………………………………………………………………I1概述…………………………………………………………………………………………12工作原理及结构特征………………………………………………………………………23技术特性……………………………………………………………………………………34尺寸、重量、材质…………………………………………………………………………45使用、调校…………………………………………………………………………………46典型故障处理………………………………………………………………………………67维护及保养…………………………………………………………………………………78运输、贮存…………………………………………………………………………………79开箱及检查…………………………………………………………………………………810资质编号……………………………………………………………………………………811传感器关联、配接及配套设备表…………………………………………………………8II安全警示：1、在使用和维修时，不得改变本安电路或与本安电路有关的电器元件的名称、型号、规格及其参数！2、关联设备必须经过国家授权的检验机构进行防爆联检试验，合格后方可使用!3、危险场所严禁开盖带电作业！GJG10H型红外甲烷传感器1概述GJG10H型红外甲烷传感器（以下简称传感器）是一种专门用以监测煤矿井下低浓度甲烷气体环境的本质安全型检测仪表。除能连续监测外，还能自动地将检测到的甲烷浓度转换成标准的电信号输送给井下监控系统。井下监控系统根据本传感器输出的断电信号实现必要的近、远程设备断电。本传感器还具有声光报警、断电信号输出，故障自检等功能。1.1产品特点1.1.1传感器采用非色散红外气体检测技术检测甲烷气体浓度，具有测量精度高、调校周期长、重复性好、测量范围宽、使用寿命长、不受其它背景气体（H2S、SO2、N2、O2等）影响等优点。1.1.2传感器在设计上采用高性能单片微机和高集成数字化电路，结构简单、性能可靠、调试、维护方便。1.1.3传感器的零点、灵敏度及报警点皆采用红外遥控器调节。1.1.4传感器除可连续检测瓦斯，还具有声光报警、断电信号输出，故障自检等功能。1.1.5传感器整机采用低功耗设计，带载距离长。1.1.6传感器具有故障自检功能，使用、维护方便。1.1.7传感器的外壳采用了高强度结构设计，抗冲击能力强。1.2主要用途和适用范围1.2.1主要用途传感器主要用于煤矿井下环境低浓度甲烷的连续监测。1.2.2适用范围煤矿井下的采掘工作面、机电峒室、回风巷道等具有瓦斯爆炸危险的地点和场所。1.3规格型号规格：固定式、瓦斯浓度连续监测。型号：GJG10H。1.4型号的组成及其代表意义1.5使用环境条件11.5.1工作环境条件a)环境温度：0℃～40℃；b)湿度：≤98%RH（无冷凝）；c)大气压力：80kPa～116kPa；d)风速：0m/s～8m/s；e)机械环境：无显著振动和冲击的场合；f)含有瓦斯或煤尘爆炸危险的煤矿井下。1.5.2最恶劣的贮运条件a)高温：60℃；b)低温：-40℃；c)湿度：≤99%；d)振动：≤50m/s2；e)冲击：500m/s2。1.6防爆类型及防爆标志防爆类型:矿用本质安全型，防爆标志为ExibⅠ。2工作原理及结构特征2.1工作原理传感器采用国际先进的NDIR非色散红外气体分析技术测量甲烷气体浓度。根据朗－伯比尔定律，每种具有极性分子结构的气体都有对应的红外线特征吸收波长，在光程和反射系数不变的情况下...
