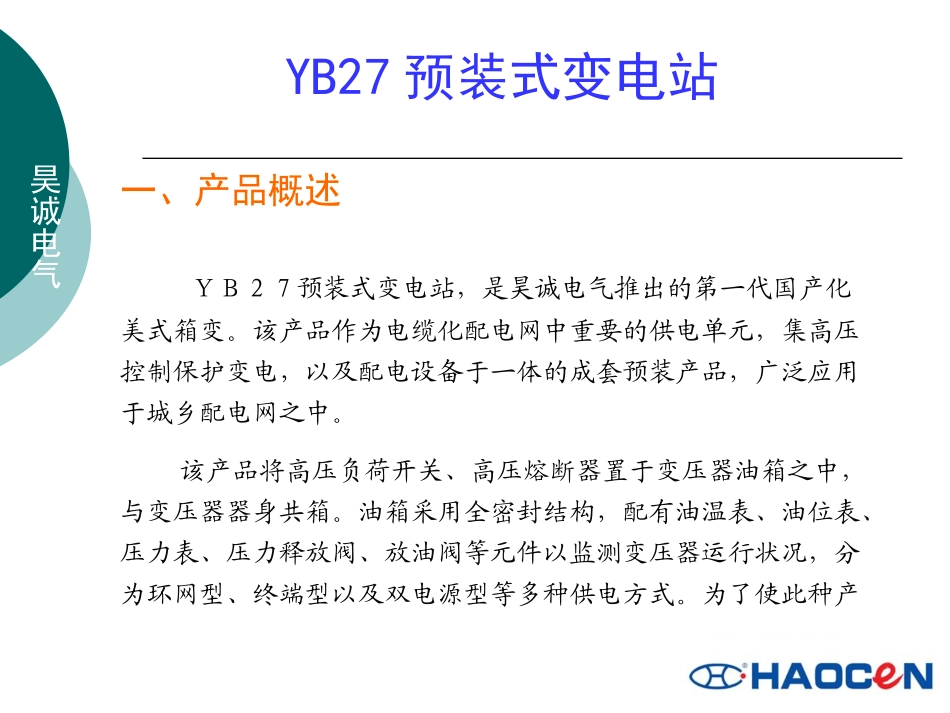

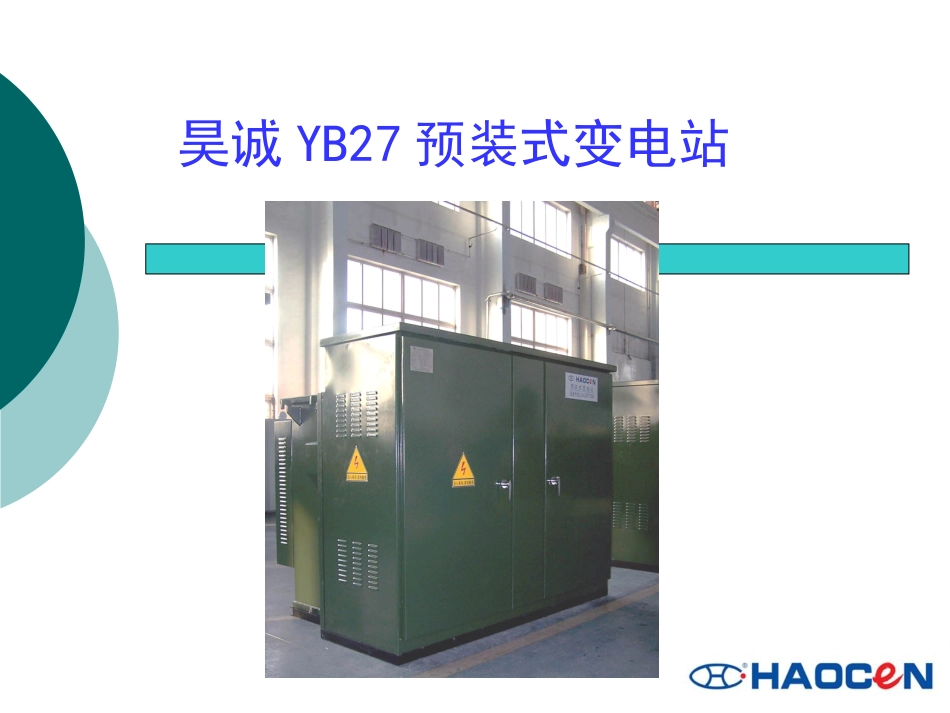

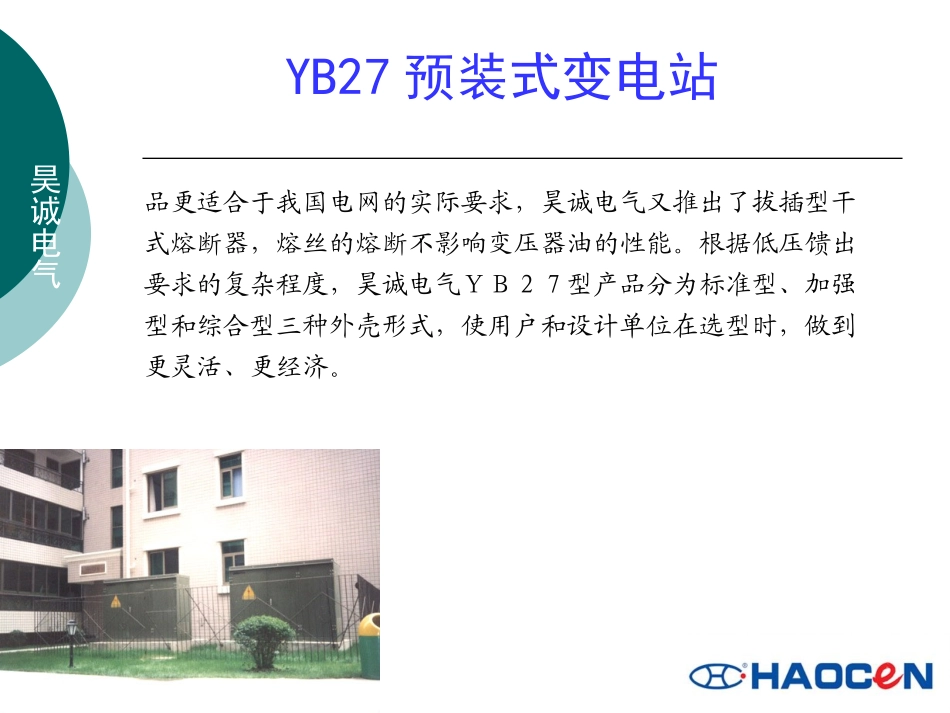

昊诚YB27预装式变电站昊诚电气YB27预装式变电站一、产品概述ＹＢ２７预装式变电站，是昊诚电气推出的第一代国产化美式箱变。该产品作为电缆化配电网中重要的供电单元，集高压控制保护变电，以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。该产品将高压负荷开关、高压熔断器置于变压器油箱之中，与变压器器身共箱。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况，分为环网型、终端型以及双电源型等多种供电方式。为了使此种产昊诚电气YB27预装式变电站品更适合于我国电网的实际要求，昊诚电气又推出了拔插型干式熔断器，熔丝的熔断不影响变压器油的性能。根据低压馈出要求的复杂程度，昊诚电气ＹＢ２７型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。昊诚电气YB27预装式变电站二、型号说明ＹＢ２７－□／□－□变压器额定容量kVA低压侧额定电压kV高压侧额定电压kV设计序号预装式变电站昊诚电气YB27预装式变电站三、使用环境◆环境温度:最高气温＋４０℃，最低气温－３０℃；◆海拔:≤１０００ｍ；◆风速:相当３４ｍ／ｓ不大于７００ｐa；◆湿度:日相对湿度平均值不大于９５％，月相对湿度平均值不大于９５％；◆防震：水平加速不大于0.4ｍ/ｓ2，垂直加速度不大于0.15ｍ/ｓ2；◆安装地点倾斜度：不大于３°；◆安装环境周围空气应不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动；◆订购本产品超出上述条件的规定时，可与本公司协商。昊诚电气YB27预装式变电站四、产品特点１．结构紧凑，体积小，仅为同容量国产欧式箱变的１/３～１/５左右，大大减少占地面积。２．全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全。３．高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高。４．变压器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路、耐冲击能力强。５．满足各种低压馈出要求，可按方案选择，亦可自行设计。６．电缆头有200Ａ肘型插头及600Ａ“Ｔ”型固定式电缆接头两种，均可配置全绝缘氧化锌避雷器，200Ａ型电缆头可以带负荷插拔，又可以起到隔离开关的作用。昊诚电气YB27预装式变电站五、产品结构１插入式熔断器２压力释放阀３压力表４油位计５油温表６负荷开关７高压电缆接头８无励磁分接开关９接地点10放油阀11标准低压计量室12低压开关柜昊诚电气YB27预装式变电站六、变压器性能参数1.负荷开关性能参数2.10kＶ级预装式变电站用Ｓ9、Ｓ10、Ｓ11系列油浸式变压器性能水平昊诚电气YB27预装式变电站昊诚电气七、主回路方案1、高压典型方案YB27预装式变电站注：１．插入式熔断器与后备限流熔断器的额定值由制造厂家按变压容量确定２．进线可加装高压带电指示器或故障指示器３．根据需要可加装高低计量装置昊诚电气２．低压典型方案■标准型电气方案昊诚电气２．低压典型方案■加强型电气方案昊诚电气２．低压典型方案■综合型电气方案昊诚电气YB27预装式变电站八、外形尺寸图■标准型昊诚电气YB27预装式变电站■加强型昊诚电气YB27预装式变电站■综合型昊诚电气YB27预装式变电站九、基础尺寸图■标准型（加强型）昊诚电气YB27预装式变电站基础施工要求１．基础施力要求100kPa以上；２．基础设在地势较高处，周围向外排水，采用红砖水尼砂浆砌筑，内外墙壁用1:2水泥浆浆抹20mm厚，掺3％防水剂。３．电缆室底面需向渗水坑侧略有倾斜，以免积水。４．百叶窗里侧加焊150×300的钢板网（10×20）菱形眼，百叶窗外框焊接爪埋入墙内。５．基础施工应符合JGJ16－1992《民用建筑电气设计规范》有关规定。６．接地干线及接地极的作法仍按常规作，接地干线从电缆沟引出后可沿环网柜四周布置，也可从一方延伸布置接地极；接地电阻要求≤40Ω。７．为进线方便用户可根据现场实际情况在三个或四个方向设置电缆井。８．图中尺寸为推荐值。９．为防止壳体腐蚀不允许用户将接地网直接焊到壳体外壁。昊诚电气YB27预装式变电站■标准型（加强型）昊诚电气YB27预装式变电站■综合型昊诚...
