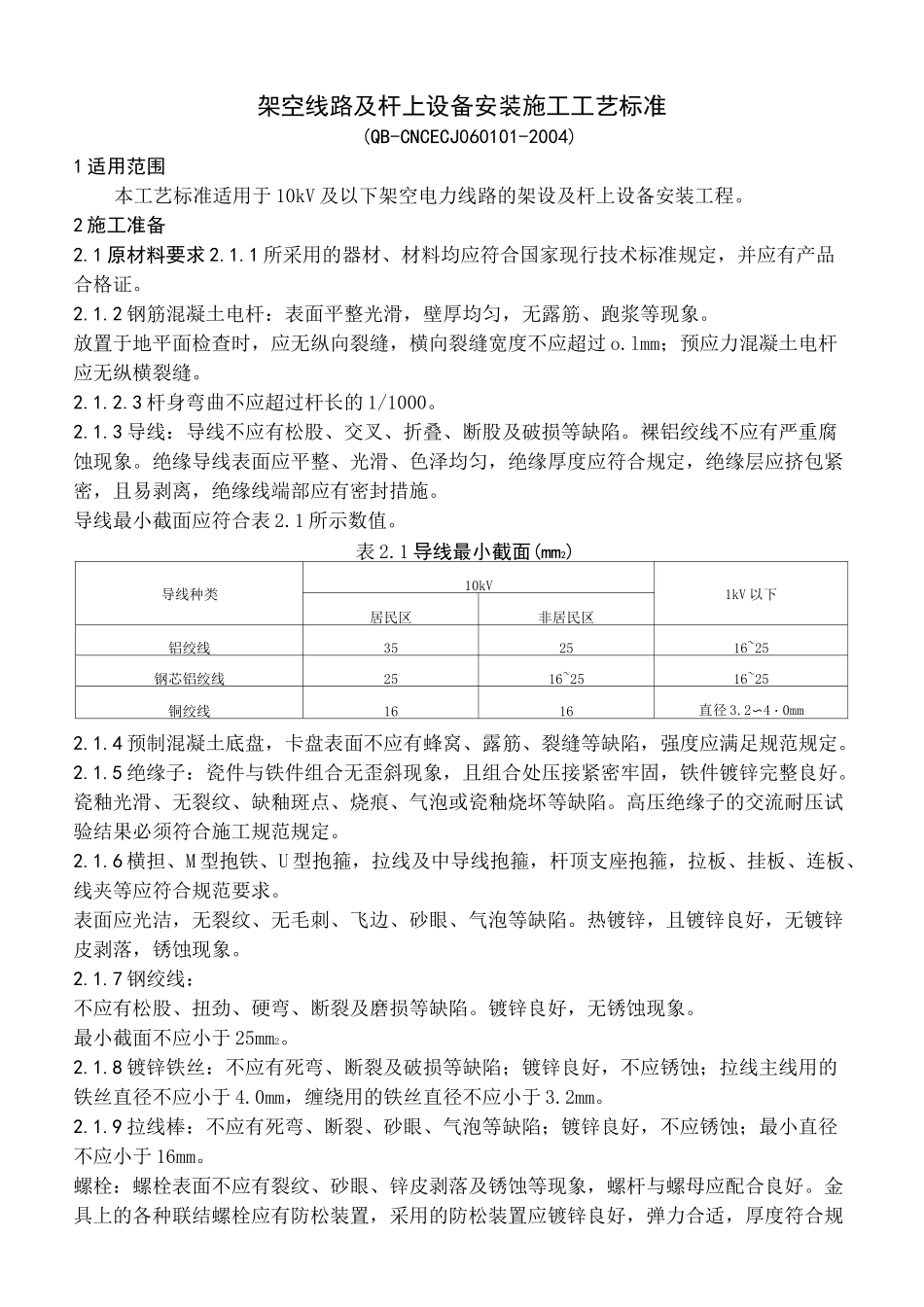

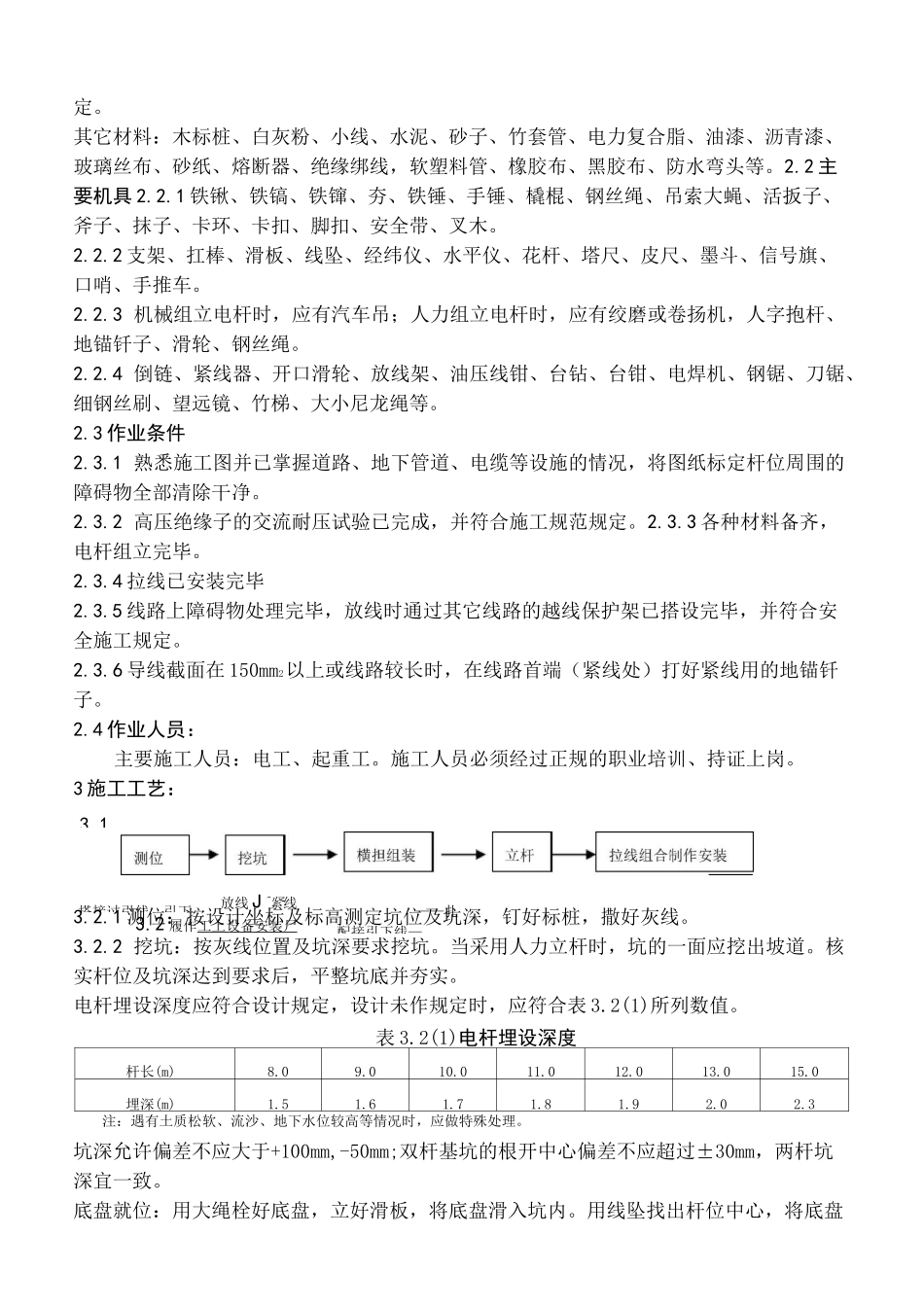

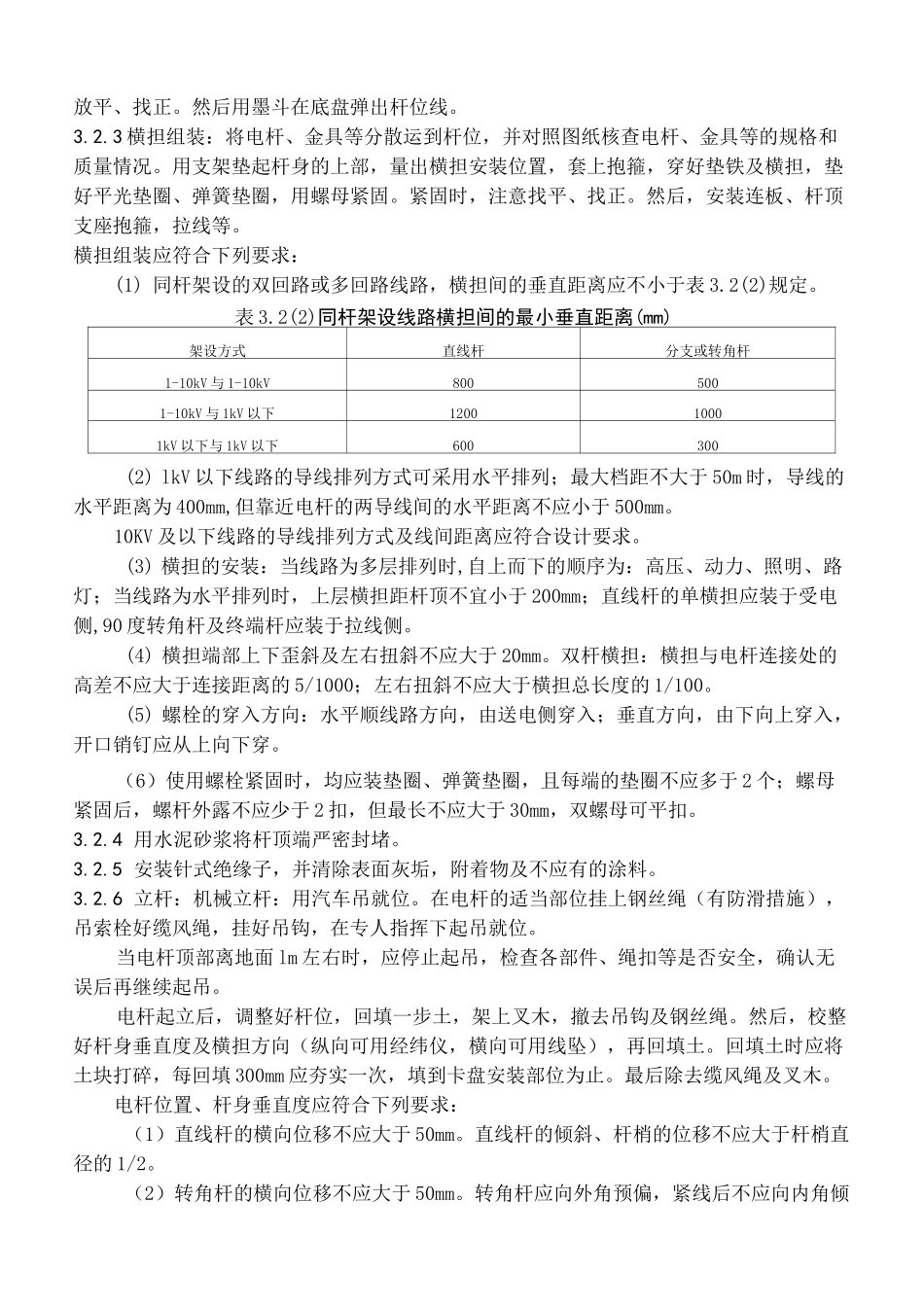

架空线路及杆上设备安装施工工艺标准(QB-CNCECJ060101-2004)1适用范围本工艺标准适用于10kV及以下架空电力线路的架设及杆上设备安装工程。2施工准备2.1原材料要求2.1.1所采用的器材、材料均应符合国家现行技术标准规定，并应有产品合格证。2.1.2钢筋混凝土电杆：表面平整光滑，壁厚均匀，无露筋、跑浆等现象。放置于地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过o.lmm；预应力混凝土电杆应无纵横裂缝。2.1.2.3杆身弯曲不应超过杆长的1/1000。2.1.3导线：导线不应有松股、交叉、折叠、断股及破损等缺陷。裸铝绞线不应有严重腐蚀现象。绝缘导线表面应平整、光滑、色泽均匀，绝缘厚度应符合规定，绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。导线最小截面应符合表2.1所示数值。表2.1导线最小截面(mm2)导线种类10kV1kV以下居民区非居民区铝绞线352516~25钢芯铝绞线2516~2516~25铜绞线1616直径3.2〜4・0mm2.1.4预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。2.1.5绝缘子：瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。高压绝缘子的交流耐压试验结果必须符合施工规范规定。2.1.6横担、M型抱铁、U型抱箍，拉线及中导线抱箍，杆顶支座抱箍，拉板、挂板、连板、线夹等应符合规范要求。表面应光洁，无裂纹、无毛刺、飞边、砂眼、气泡等缺陷。热镀锌，且镀锌良好，无镀锌皮剥落，锈蚀现象。2.1.7钢绞线：不应有松股、扭劲、硬弯、断裂及磨损等缺陷。镀锌良好，无锈蚀现象。最小截面不应小于25mm2。2.1.8镀锌铁丝：不应有死弯、断裂及破损等缺陷；镀锌良好，不应锈蚀；拉线主线用的铁丝直径不应小于4.0mm，缠绕用的铁丝直径不应小于3.2mm。2.1.9拉线棒：不应有死弯、断裂、砂眼、气泡等缺陷；镀锌良好，不应锈蚀；最小直径不应小于16mm。螺栓：螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象，螺杆与螺母应配合良好。金具上的各种联结螺栓应有防松装置，采用的防松装置应镀锌良好，弹力合适，厚度符合规3.1放线J^紧线3.2履作工上设备安装尸——扎配接引下线—搭接过引线、引下定。其它材料：木标桩、白灰粉、小线、水泥、砂子、竹套管、电力复合脂、油漆、沥青漆、玻璃丝布、砂纸、熔断器、绝缘绑线，软塑料管、橡胶布、黑胶布、防水弯头等。2.2主要机具2.2.1铁锹、铁镐、铁镩、夯、铁锤、手锤、橇棍、钢丝绳、吊索大蝇、活扳子、斧子、抹子、卡环、卡扣、脚扣、安全带、叉木。2.2.2支架、扛棒、滑板、线坠、经纬仪、水平仪、花杆、塔尺、皮尺、墨斗、信号旗、口哨、手推车。2.2.3机械组立电杆时，应有汽车吊；人力组立电杆时，应有绞磨或卷扬机，人字抱杆、地锚钎子、滑轮、钢丝绳。2.2.4倒链、紧线器、开口滑轮、放线架、油压线钳、台钻、台钳、电焊机、钢锯、刀锯、细钢丝刷、望远镜、竹梯、大小尼龙绳等。2.3作业条件2.3.1熟悉施工图并已掌握道路、地下管道、电缆等设施的情况，将图纸标定杆位周围的障碍物全部清除干净。2.3.2高压绝缘子的交流耐压试验已完成，并符合施工规范规定。2.3.3各种材料备齐，电杆组立完毕。2.3.4拉线已安装完毕2.3.5线路上障碍物处理完毕，放线时通过其它线路的越线保护架已搭设完毕，并符合安全施工规定。2.3.6导线截面在150mm2以上或线路较长时，在线路首端（紧线处）打好紧线用的地锚钎子。2.4作业人员：主要施工人员：电工、起重工。施工人员必须经过正规的职业培训、持证上岗。3施工工艺：3.2.1测位：按设计坐标及标高测定坑位及坑深，钉好标桩，撒好灰线。3.2.2挖坑：按灰线位置及坑深要求挖坑。当采用人力立杆时，坑的一面应挖出坡道。核实杆位及坑深达到要求后，平整坑底并夯实。电杆埋设深度应符合设计规定，设计未作规定时，应符合表3.2(1)所列数值。表3.2(1)电杆埋设深度杆长(m)8.09.010.011.012.013.015.0埋深(m)1.51.61.71.81.92.02.3注：遇有土质松软、流沙、地下水位较高等情况时，应做特殊处理。坑深允许偏差不应大于+100mm,-50mm;双杆基坑的根开中心偏差不应超过±30mm，两杆坑深宜一致。底盘就位：用大绳栓...
