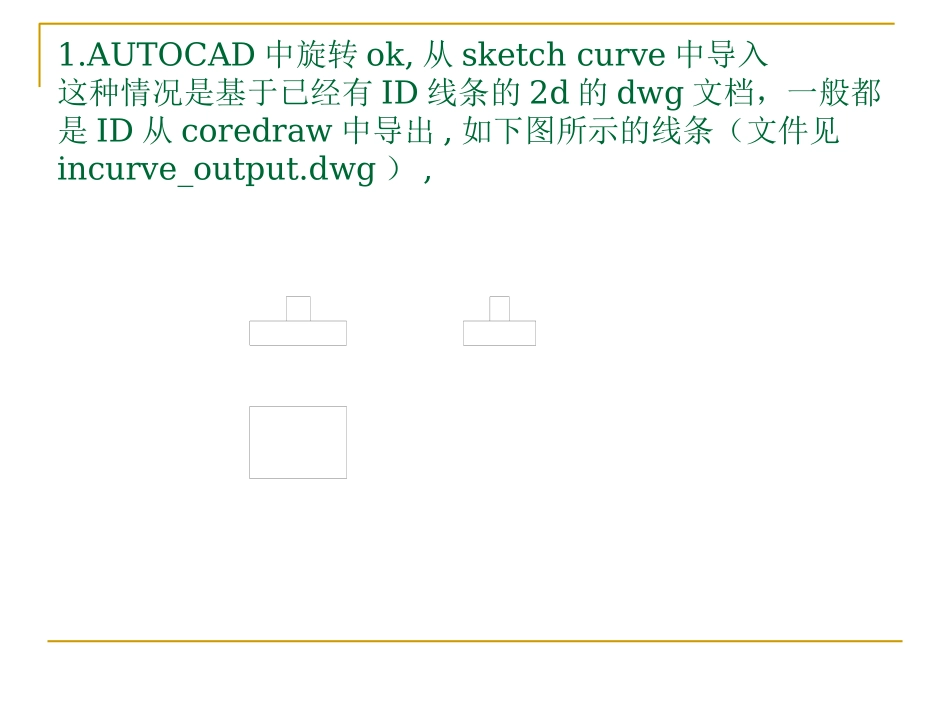

导入ID线条的方法蒋路生2008.3.61.AUTOCAD中旋转ok,从sketchcurve中导入这种情况是基于已经有ID线条的2d的dwg文档,一般都是ID从coredraw中导出,如下图所示的线条(文件见incurve_output.dwg),生成ID线条的方法大致总结下有六种:1.AUTOcad中读出从ID导出的线框平面文件,旋转,对好基准,sharedatafromfile导入2.AUTOcad中读出从ID导出的线框平面文件,绘制基准,sharedatafromfile导入到proe中用集成模块编辑3.AUTOcad中读出从ID导出的线框平面文件,按视图分开,分别保存,绘制相应sketch中导入4.在proe的制图模块中导入ID导出的线框平面文件,分割成相应的视图文件,绘制相应sketch中导入5.在style中利用Tracesketch中导入各视图的图片,按图片绘制线条6.绘制fill面,贴图(建议不用)1.1添加必要的基准线,线条必须用实线,要不导入到PROE就没了,如下图所示1.2在autocad中切换到三维视角,使用v命令,对话框提示时候选择西南轴测视图1.3以俯视图为基准,旋转其它视图,使用rotate3d命令,移动用m,完成后如下所示,1.4点击insert—sharedata--fromfile导入到才完成的dxf文件(idcurve_input_done_1.dxf)。2.导入平面DxF文件,进入应用程序—继承—线框模式下编辑2.1首先建立必要的基准。2.2点击insert—sharedata--fromfile导入到才完成的dxf文件(idcurve_input_done_2.dxf)点击应用程序—继承—线框,编辑图形,完成后如下所示,完成后prt见idcurve_input_23.在AUTOCAD中编辑好单个的视图,文件见idcurve_input_front(bottom和right).dwg再从proe中利用sketchcurve导入刚才做好的dwg文件(idcurve_input_front(bottom,right))。完成后如图所示,文件见idcurve_input_3.prt4.先倒入制图中,从制图模块导出IGS,再次导入到PRT中一.在制图模块中导入dwf文件抽取单个视图,利用edit—transform编辑视图,可以移动、旋转、比例缩放,从而得到需要的形状三.导出igs文件或者dwg文件四.在prt文件中利用sketchcurve导入需要的文件,后面两步跟第三种做法一样,不再详细解释。完成后的文件见idcurve_input_4,和第三种做法是一样的5.Style中导入图片,点击styling—sketch进入下图菜单依次导入bottom,front,right视图的图片(in),完成后如下图所示,文件见idcurve_input_56.贴图法,在proe中做flat面,再往上贴图,这个方法,现在基本上不使用以上六种方法,尽量用前面两种,当然你使用正版软件,没装AUTOCAD(很贵的,用处有限,很多公司不装的),就只能使用第四种方法啦!
