第3.7节 烟雾传感器VIP免费

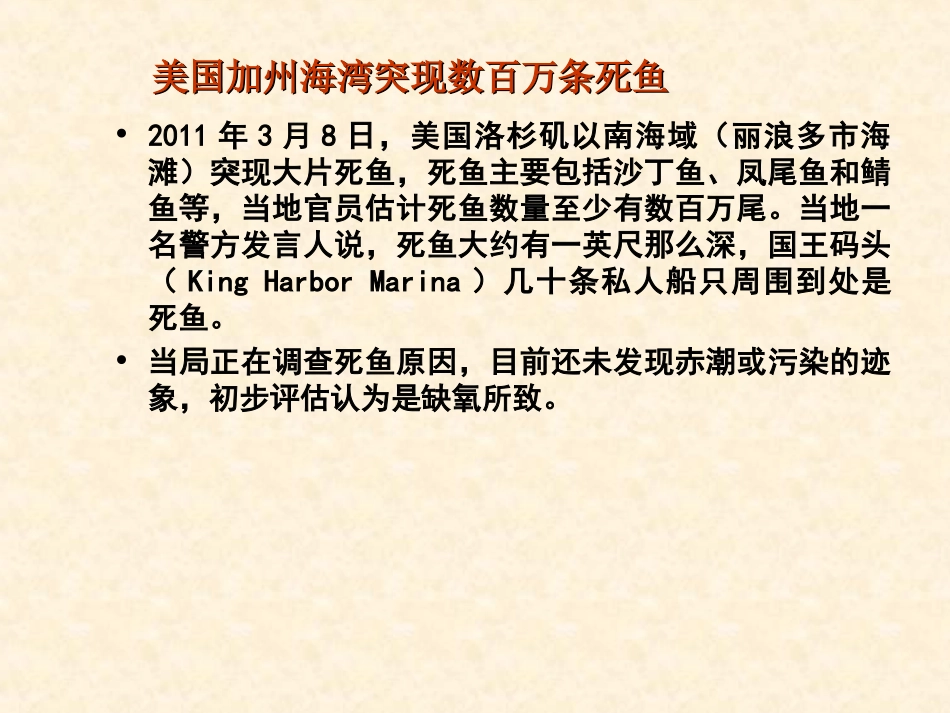

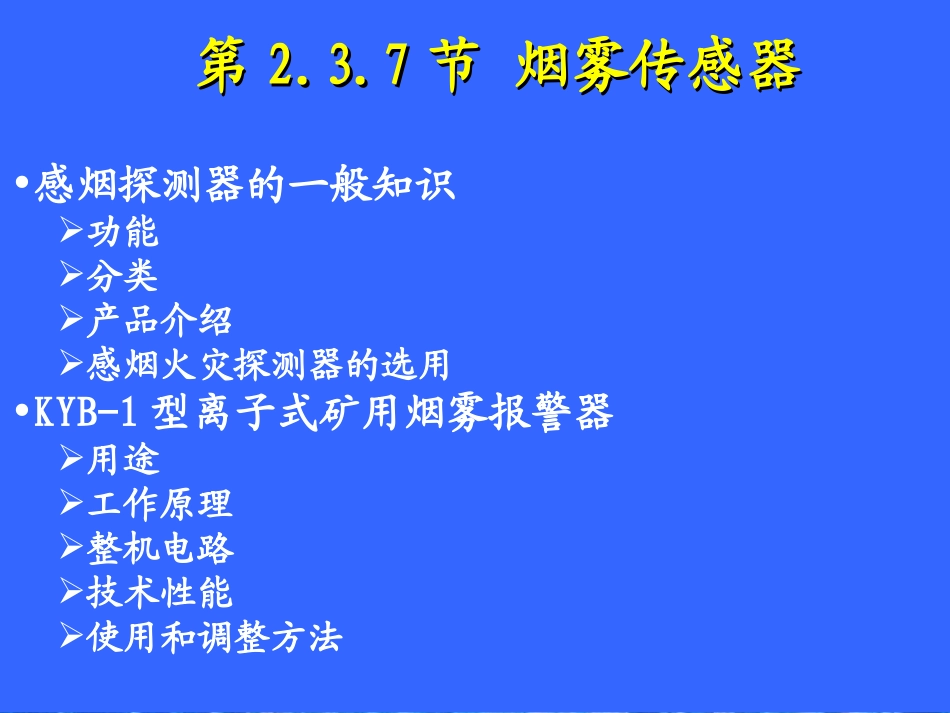

•2011年3月8日，美国洛杉矶以南海域（丽浪多市海滩）突现大片死鱼，死鱼主要包括沙丁鱼、凤尾鱼和鲭鱼等，当地官员估计死鱼数量至少有数百万尾。当地一名警方发言人说，死鱼大约有一英尺那么深，国王码头（KingHarborMarina）几十条私人船只周围到处是死鱼。•当局正在调查死鱼原因，目前还未发现赤潮或污染的迹象，初步评估认为是缺氧所致。美国加州海湾突现数百万条死鱼美国加州海湾突现数百万条死鱼•感烟探测器的一般知识功能分类产品介绍感烟火灾探测器的选用•KYB-1型离子式矿用烟雾报警器用途工作原理整机电路技术性能使用和调整方法第第2.3.72.3.7节烟雾传感器节烟雾传感器（一）感烟探测器一般知识（一）感烟探测器一般知识1.功能火灾的起火过程一般都伴有烟、热、光三种燃烧产物。在火灾初期，由于温度较低，物质多处于阻燃阶段，所以产生大量烟雾。烟雾是早期火灾的重要特征之一，感烟式火灾探测器是能对可见的或不可见的烟雾粒子响应的火灾探测器。它是将探测部位烟雾浓度的变化转换为电信号实现报警目的一种器件。它响应速度快，能及早地发现，是使用量最大的一种火灾探测器。（一）感烟探测器一般知识（一）感烟探测器一般知识2.感烟式火灾探测器的分类根据警戒范围不同点型线型区域型工作原理离子感烟式光电感烟式红外光束感烟式烟粒子对光线的吸收和散射作用遮光型散光型：对射型、反射型（二）光电式感烟传感器（二）光电式感烟传感器1.工作原理•探测器的检测室内亦装有发光元件和受光元件。在正常情况下，受光元件是接受不到发光元件发出的光的，因此不产生光电流，传感器不动作。•在火灾烟雾进入探测器的检测室时，由于烟粒子的作用，使发光元件发射的光产生漫射，这种漫射光被受光元件所接受，使受光元件阻抗发生变化，产生光电流。从而实现了将烟信号转成电信号的功能，探测器发出报警号。•发光元件为大电流发光效率高的红外发光二极管；受光元件大多数采用半导体硅光电池。（二）光电式感烟传感器（二）光电式感烟传感器1.工作原理光电式感烟传感器由发光元件、受光元件和遮光体组成的检测室、检测电路、振荡电路、信号放大电路、抗干扰电路、记忆电路、与门开关电路、确认电路、扩展电路和稳压电路等组成。（二）光电式感烟传感器（二）光电式感烟传感器2.组成及各部分作用震荡电路的作用光电感烟探测器是利用一套光学系统作为传感器的。而光学器件是有一定寿命的，为了延长光学器件的寿命，特别是发光元件的寿命，一般不采用直流方案，而采用交流方案，即使发光元件发光时间缩短，间歇时间增长，同时又不影响探测器工作，振荡电路就是为此而设置的。发光元件串接于振荡电路中，当电路起振时，发光元件发出周期性的脉冲光束。一般脉冲宽度在100ms左右，脉冲幅度可根据需要进行调整；而脉冲间隔时间一般在5s左右，这样就可使发光元件的有效工作时间大大增加。（二）光电式感烟传感器（二）光电式感烟传感器2.组成及各部分作用信号放大电路信号放大电路是在检测室进烟以后，发光元件发出的平行光束发生散射，使受光元件接受到光，阻抗降低，光电流增加，信号经放大后送出。抗干扰电路抗干扰电路是为了保证受光元件长期、稳定、可靠地工作，不受其它光（非火灾信号）的干扰，因此，放大器作为一个独立单元，全部装在一个屏蔽盒内，避免了各种干扰因素的干扰，提高了探测器的可靠性。（二）光电式感烟传感器（二）光电式感烟传感器2.组成及各部分作用记忆电路当探测器发出火灾报警信号以后，要求此信号能长期保持，即使是烟雾浓度降低或消失，火警信号也不能自动消失，记忆电路就起这种作用。当火灾发生的时间、地点确认以后，认为火警信号不必存在时，可由人工复原，将火警信号清除。记忆电路对火灾探测器是一个重要电路单元，是不能忽视的，规范上也有明确要求。（二）光电式感烟传感器（二）光电式感烟传感器2.组成及各部分作用与门电路为了提高探测器的可靠性，更有效地探测火灾，减少误报警，设置与门电路是非常必要的。振荡电路不仅为发光元件提供电源，同时也周期性地为开关电路提供信号。但是，在正常监视状态下，受光元件接...
