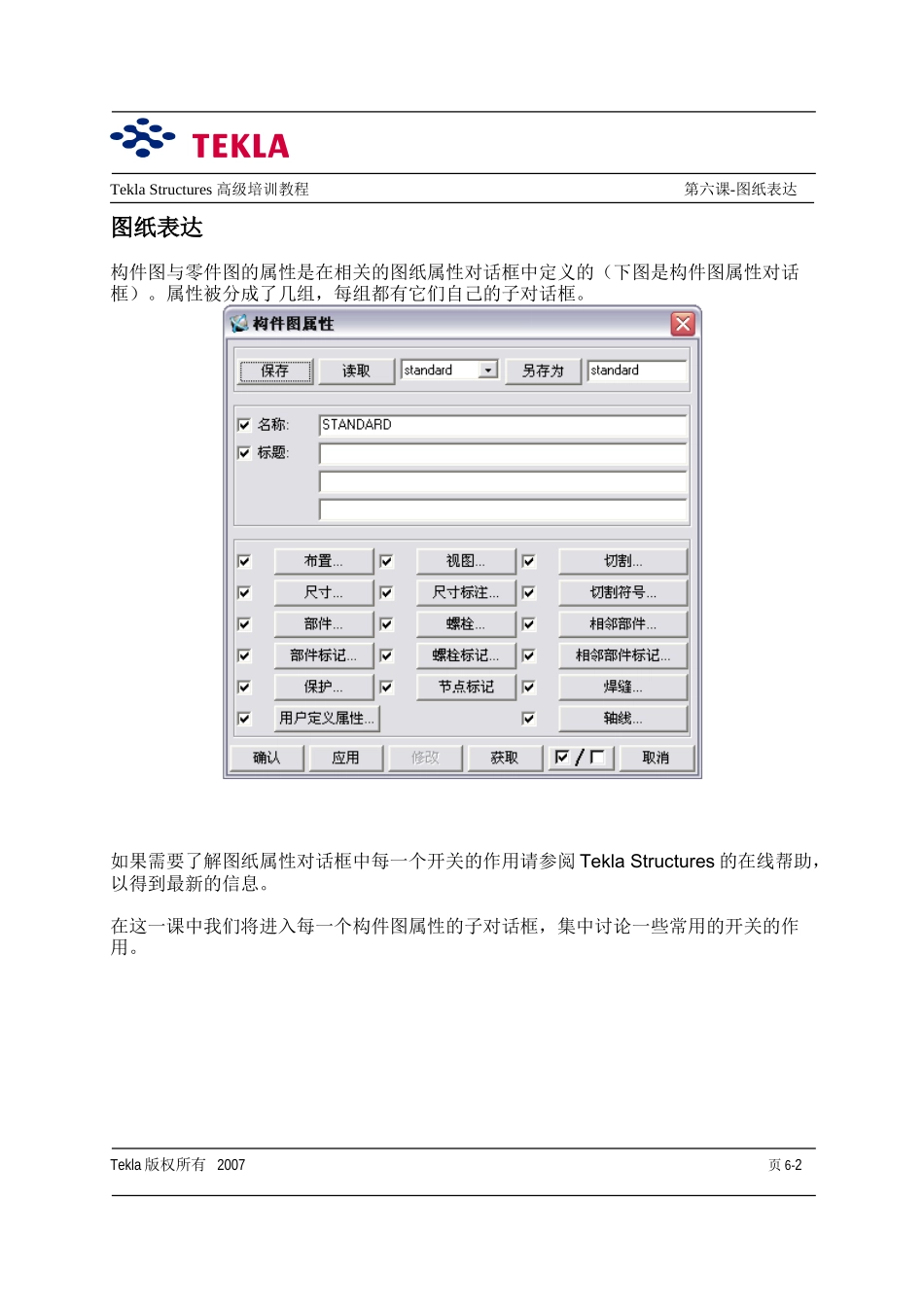

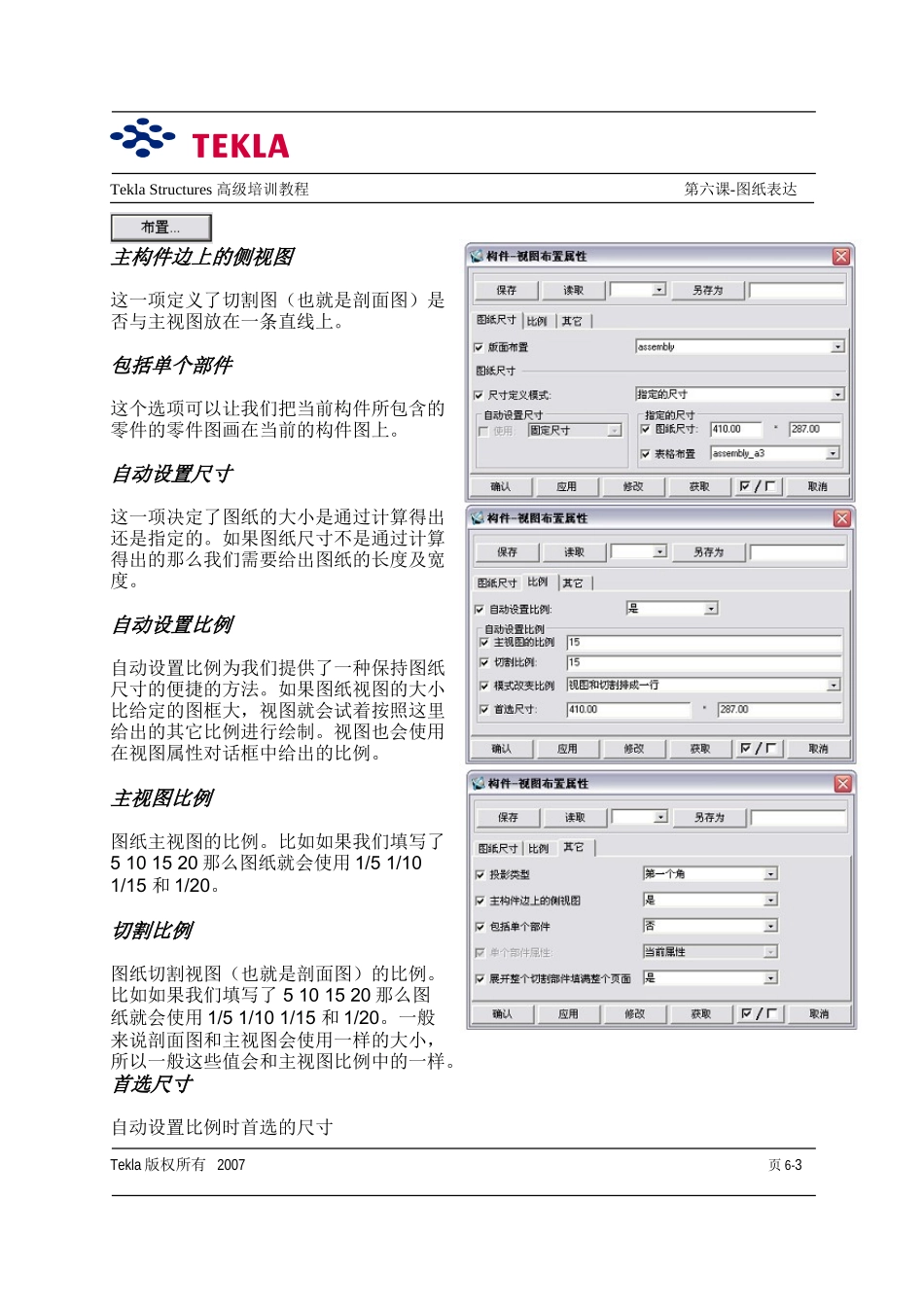

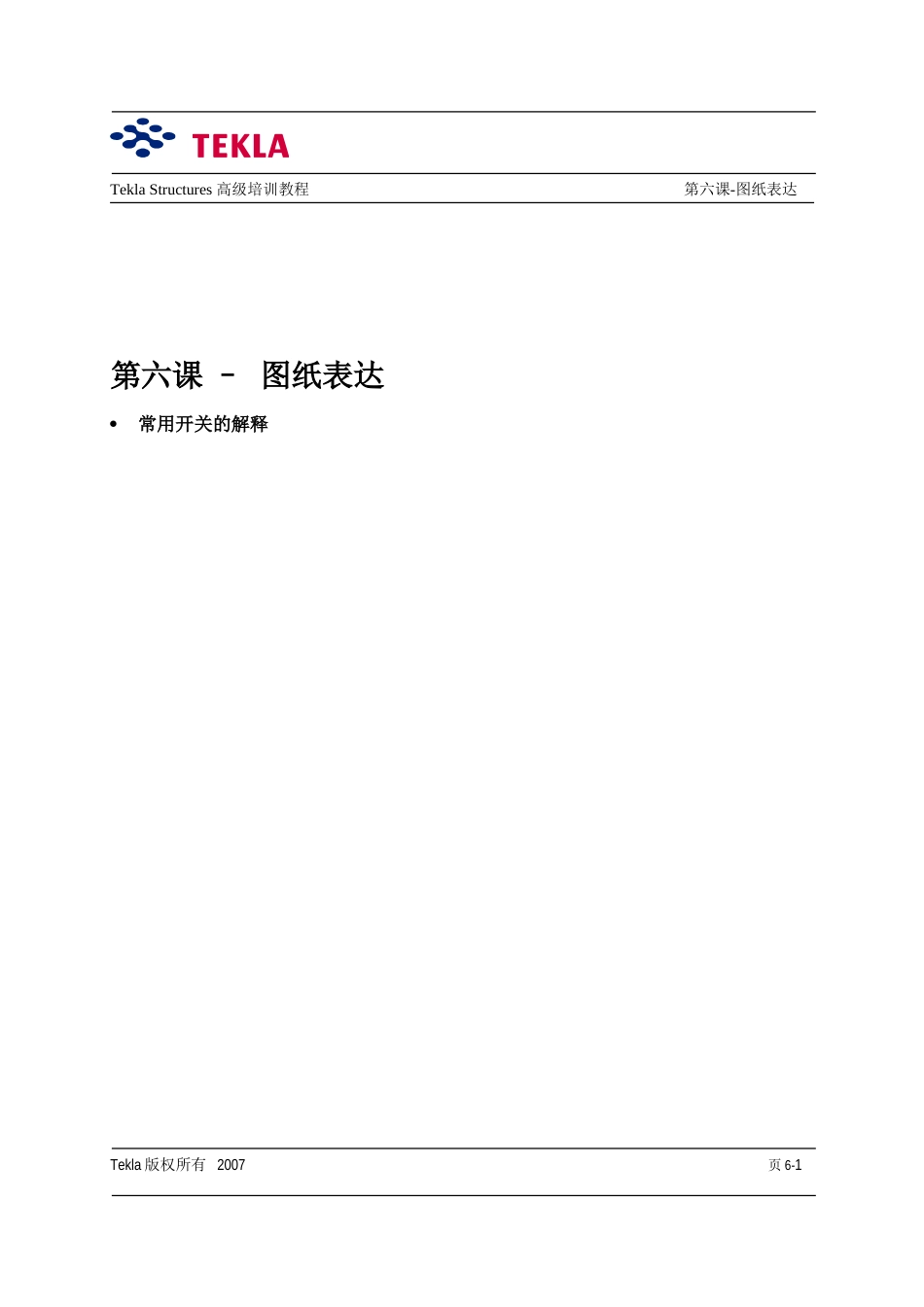

TeklaStructures高级培训教程第六课-图纸表达第六课–图纸表达常用开关的解释Tekla版权所有2007页6-1TeklaStructures高级培训教程第六课-图纸表达图纸表达构件图与零件图的属性是在相关的图纸属性对话框中定义的（下图是构件图属性对话框）。属性被分成了几组，每组都有它们自己的子对话框。如果需要了解图纸属性对话框中每一个开关的作用请参阅TeklaStructures的在线帮助，以得到最新的信息。在这一课中我们将进入每一个构件图属性的子对话框，集中讨论一些常用的开关的作用。Tekla版权所有2007页6-2TeklaStructures高级培训教程第六课-图纸表达主构件边上的侧视图这一项定义了切割图（也就是剖面图）是否与主视图放在一条直线上。包括单个部件这个选项可以让我们把当前构件所包含的零件的零件图画在当前的构件图上。自动设置尺寸这一项决定了图纸的大小是通过计算得出还是指定的。如果图纸尺寸不是通过计算得出的那么我们需要给出图纸的长度及宽度。自动设置比例自动设置比例为我们提供了一种保持图纸尺寸的便捷的方法。如果图纸视图的大小比给定的图框大，视图就会试着按照这里给出的其它比例进行绘制。视图也会使用在视图属性对话框中给出的比例。主视图比例图纸主视图的比例。比如如果我们填写了5101520那么图纸就会使用1/51/101/15和1/20。切割比例图纸切割视图（也就是剖面图）的比例。比如如果我们填写了5101520那么图纸就会使用1/51/101/15和1/20。一般来说剖面图和主视图会使用一样的大小，所以一般这些值会和主视图比例中的一样。首选尺寸自动设置比例时首选的尺寸Tekla版权所有2007页6-3TeklaStructures高级培训教程第六课-图纸表达假设首选尺寸是A3(410*287)。自动设置尺寸和自动设置比例是按照如下方法工作的：当尺寸比A3小的时候，TeklaStructures使用可选比例中的能使图纸小于等于A3的最大尺寸当尺寸比A3大的时候，TeklaStructures使用可选的最小的比例，来使图纸大于等于A3的尺寸。这样图纸就尽可能地被画成首选的大小。注意：首选尺寸应该与固定尺寸相一致。Tekla版权所有2007页6-4TeklaStructures高级培训教程第六课-图纸表达尺寸类型尺寸线的类型。选项有绝对尺寸、相对尺寸、两者都等。内部尺寸总是相对标注的。相对尺寸绝对尺寸Tekla版权所有2007页6-5TeklaStructures高级培训教程第六课-图纸表达两者都美式绝对尺寸美式绝对尺寸2在X方向与“尺寸类型”相同，不过仅影响水平尺寸。这一项比“尺寸类型”具有更高的优先级，所以我们可以把“尺寸类型”设成绝对尺寸，把它设成相对尺寸，这样水平的尺寸就是相对尺寸，其余的就是绝对尺寸了。精度这一项定义了尺寸的精度。一共有三组精度设置。最前面四个是0.00，0.25，0.33，0.50。例如，实际的尺寸是50.40，随着精度被设置成0.00，0.25，0.33，0.50，会被表示成50，50.5，50.33和50.5。第二组是英制的精度：1/8，1/16和1/32。第三组：1/10，1/100和1/1000。注意“格式”对尺寸的值也有影响。如果格式被设Tekla版权所有2007页6-6TeklaStructures高级培训教程第六课-图纸表达置成###.#我们就无法得到1/1000的精度而最多只能得到1/10的精度。格式这一项定义的是尺寸的格式。在扩号内的部分是可选择的，只在需要的时候出现。例如，实际的尺寸是500.00，如果格式设置为###.[#]则显示为500，如果格式设置为###.#则显示为500.0。其它设置我们还可以在这个对话框中变换尺寸的文字高度、颜色、放置位置，还有尺寸线的颜色等等。部件表示我们可以在这里选择把部件画为实体还是工厂模式。如果选择工厂模式圆管会被画成展开图。Tekla版权所有2007页6-7TeklaStructures高级培训教程第六课-图纸表达隐藏线决定了是否把隐藏线画出来主隐藏线决定了是否把主零件的隐藏线画出来。如果“隐藏线”开关是关闭的，这个开关就不起作用了。中心线零件的中心线可以被打开或是关闭。梁、板和多边形板的中心线可以分别进行设置。用黑色线画的零件是不会被打印出来的。参考线参考线是零件工作点间的线。零件的参考线可以打开或是关闭。主零件跟次零件可以分开控制，梁、板和多边形板的参考线也可以分开控制。定位标记如果这个开关被...
