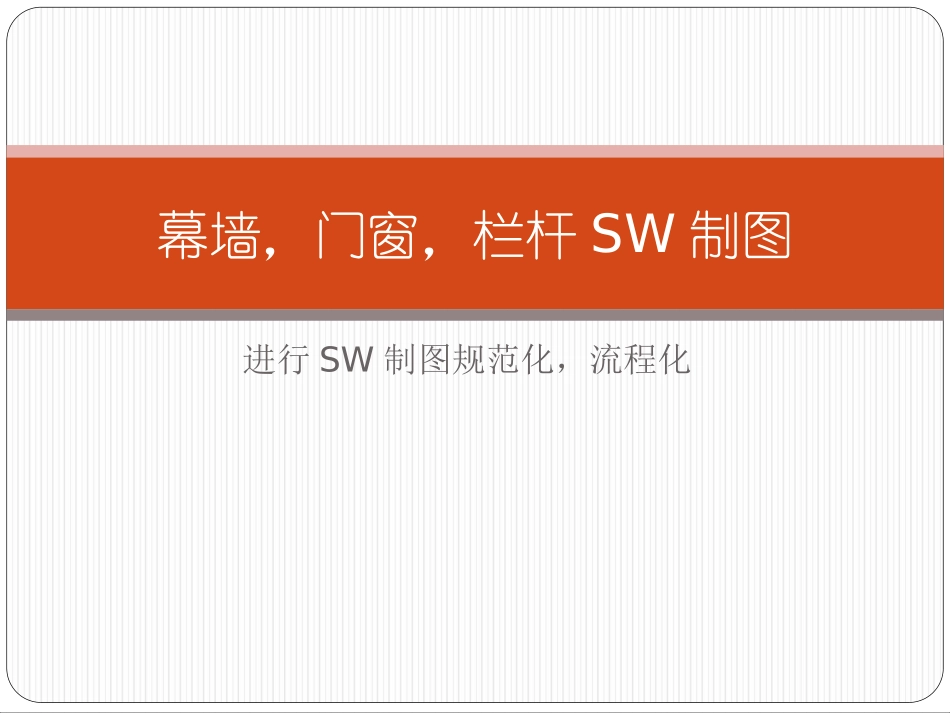

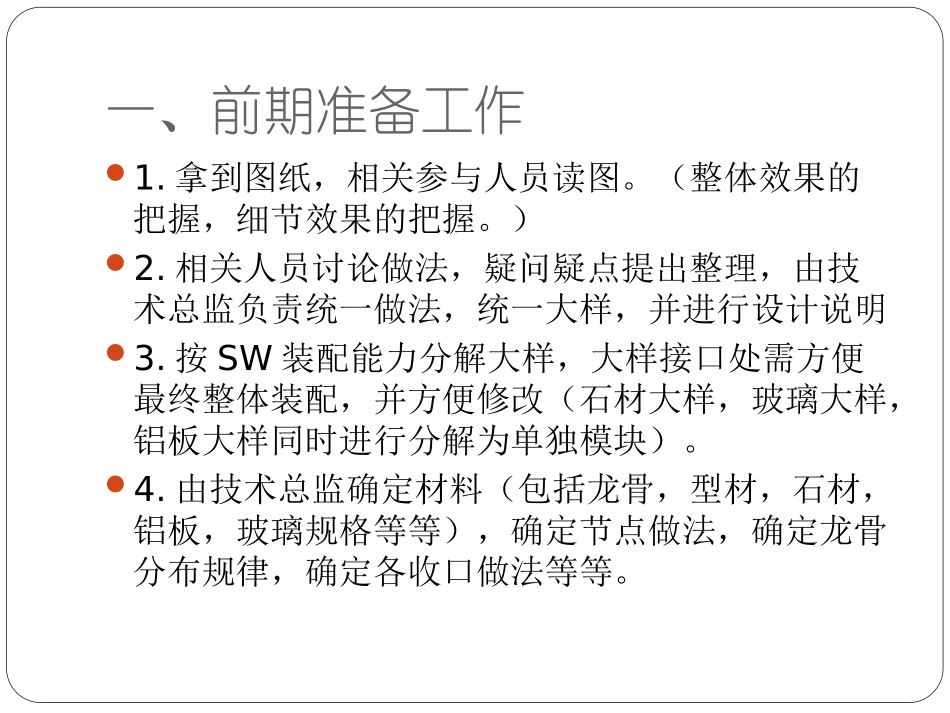

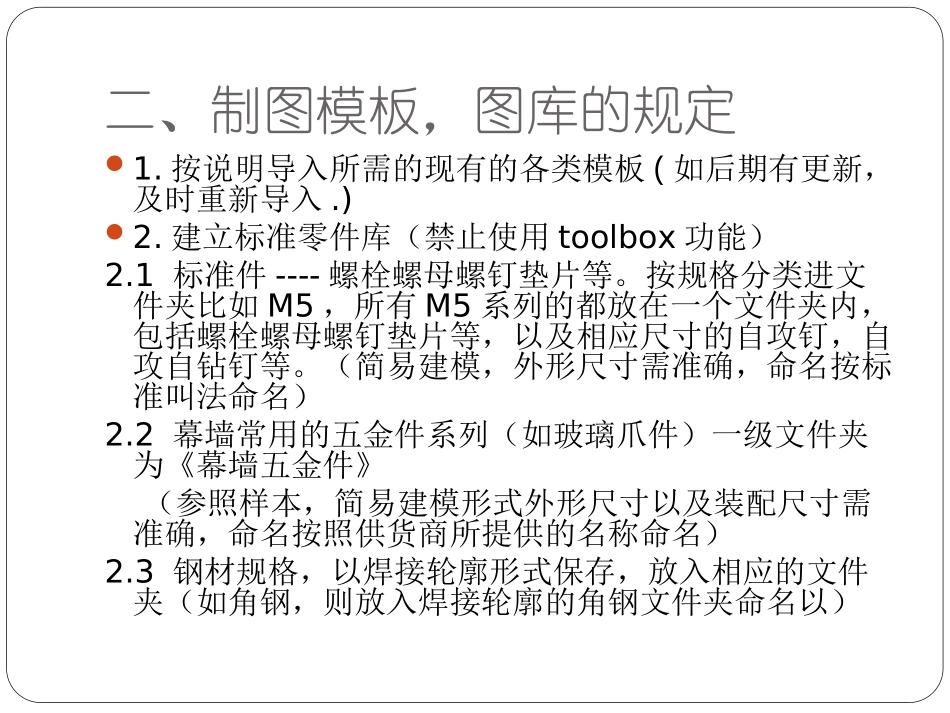

进行SW制图规范化，流程化幕墙，门窗，栏杆SW制图一、前期准备工作1.拿到图纸，相关参与人员读图。（整体效果的把握，细节效果的把握。）2.相关人员讨论做法，疑问疑点提出整理，由技术总监负责统一做法，统一大样，并进行设计说明3.按SW装配能力分解大样，大样接口处需方便最终整体装配，并方便修改（石材大样，玻璃大样，铝板大样同时进行分解为单独模块）。4.由技术总监确定材料（包括龙骨，型材，石材，铝板，玻璃规格等等），确定节点做法，确定龙骨分布规律，确定各收口做法等等。二、制图模板，图库的规定1.按说明导入所需的现有的各类模板(如后期有更新，及时重新导入.)2.建立标准零件库（禁止使用toolbox功能）2.1标准件----螺栓螺母螺钉垫片等。按规格分类进文件夹比如M5，所有M5系列的都放在一个文件夹内，包括螺栓螺母螺钉垫片等，以及相应尺寸的自攻钉，自攻自钻钉等。（简易建模，外形尺寸需准确，命名按标准叫法命名）2.2幕墙常用的五金件系列（如玻璃爪件）一级文件夹为《幕墙五金件》（参照样本，简易建模形式外形尺寸以及装配尺寸需准确，命名按照供货商所提供的名称命名）2.3钢材规格，以焊接轮廓形式保存，放入相应的文件夹（如角钢，则放入焊接轮廓的角钢文件夹命名以）二、制图模板，图库的规定2.4五金（幕墙五金件，门窗五金件（后有详解））参照常用配套厂家样本，建立模型库一级文件夹名为《门窗五金件》二级文件夹名为各供应商名称，如《杨氏立兴》，三级文件夹名并行的两个文件夹，如《杨氏立兴五金零件》与《杨氏立兴五金装配》，四级文件夹为该厂家各个系列，如《滑撑系列》建模原则：a.固定非运动件外形相似，安装尺寸准确无误即可。b.运动及重要部件要求按可运动尺寸准确建模（如滑撑，其连杆机构必须准确建模）命名以样板提供命名。如有同型号不同规格的，上禁用系列零件表及配置，实施分开建模，命名上同时体现该型号与规格。二、制图模板，图库的规定2.5铝型材系列2.5.1根据铝材供应商建立一级目录，根据型材用途建立二级目录，根据型材系列建立三级目录(三级目录中包含主要型材，次要型材，以及所有与之相配的，如各三级目录中有相同的，则重复放置，比如说门窗型材中有一压座。既可与50系列配，又可与70系列配，那50系列目录中需有这个压座，70系列目录中，同时也要有这个压座，以方便调用。2.5.2建立模型从CAD里导入截面，检查尺寸以及角度校准后拉伸1000mm长度，并赋予其6063-T5材质，存入相应文件夹。库内铝型材命名规则，厂商缩写—厂方编号—长度如佳华DP50系列中的材料JH—DP5001A—1000厂商型材编号长度二、制图模板，图库的规定3.其他的一些规定相关问题中进行讨论规定，使规范化。三、制图要求1.文档保存要求为方便查阅，文档保存需规范化，禁止出现《新建文件夹》，《1》,《2》等毫无意义的文件夹名，建议保存目录文件夹为：一级文件夹命名为年份：比如《2012年项目》二级文件夹命名为项目名称：如《南京世茂项目》三级文件夹命名为各分项或按作用：如该项目下的一些资料文档招标文件，说明等分为一个文件夹，CAD档图纸分为一个文件夹，效果图分为一个文件夹。SW制图档分为一个文件夹。四级文件夹则根据需要命名。文件夹必须命名，清晰的表达其内容，以便查阅。三、制图要求2.钢材的一些规定（角钢，矩钢管，方管，工字钢，槽钢，H钢，钢板等等）必须使用SW中的焊接功能来建立模型（钢板，折弯件除外），并赋予“普通碳钢”材质，使用已建焊接轮廓库，如库中无，则根据实际材料断面，建立轮廓，上报至主管处，加入焊接轮廓库中，并发至各设计者，导入，实现及时更新库文件，方便调用。命名方式：以钢材名称规格-长度-项目名-用途-用处如南京世茂项目上的2楼3层的50角钢长度2000用在石材横梁上则命名：L50(t5)-2000-NJSM-SCHL-2#3C如南京世茂项目上的2楼3层的石材埋板则命名：Q235-200x200x8-NJSM-SCMB-2#3C其中用途与用处可相应缺省，但零件名必须清晰表现出其用在何处或者作用是什么。三、制图要求3.铝型材从库中调用相应型材，编辑后另存至相应文件夹赋予6063-T5，如库中没有此种型材，则建立后添加至库...
