LYO-5型(全自动)冻干机技术配置表VIP免费

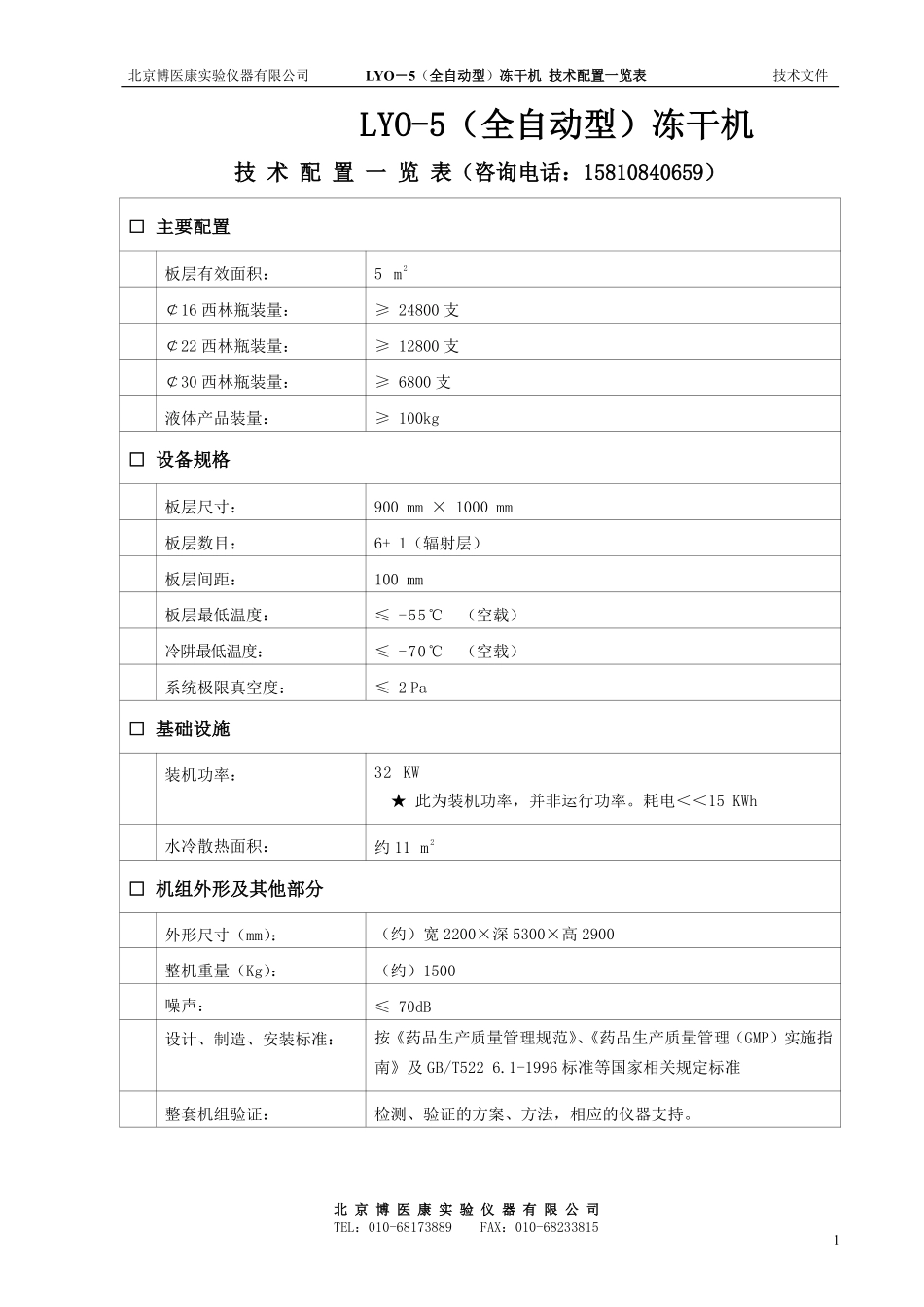

北京博医康实验仪器有限公司LYO－5（全自动型）冻干机技术配置一览表技术文件北京博医康实验仪器有限公司TEL：010-68173889FAX：010-682338151LYO-5（全自动型）冻干机技术配置一览表（咨询电话：15810840659）□主要配置板层有效面积：5m2￠16西林瓶装量：≥24800支￠22西林瓶装量：≥12800支￠30西林瓶装量：≥6800支液体产品装量：≥100kg□设备规格板层尺寸：900mm×1000mm板层数目：6+1（辐射层）板层间距：100mm板层最低温度：≤-55℃（空载）冷阱最低温度：≤-70℃（空载）系统极限真空度：≤2Pa□基础设施装机功率：32KW★此为装机功率，并非运行功率。耗电＜＜15KWh水冷散热面积：约11m2□机组外形及其他部分外形尺寸（mm）：（约）宽2200×深5300×高2900整机重量（Kg）：（约）1500噪声：≤70dB设计、制造、安装标准：按《药品生产质量管理规范》、《药品生产质量管理（GMP）实施指南》及GB/T5226.1-1996标准等国家相关规定标准整套机组验证：检测、验证的方案、方法，相应的仪器支持。北京博医康实验仪器有限公司LYO－5（全自动型）冻干机技术配置一览表技术文件北京博医康实验仪器有限公司TEL：010-68173889FAX：010-682338152□冻干箱组件箱体材料：AISI304不锈钢箱体形状:卧式矩形内表面粗糙度：Ra≤0.5μm箱门开启方向：顺时针开启（俯视）冻干箱门：厚度100mm不锈钢门箱门视镜：钢化玻璃（带灯）箱体视镜：钢化玻璃（带灯）CIP旋转喷嘴：顶部2只板层固定喷嘴：每层一组◆真空度调节阀：西马特真空电磁阀＋西马特针型微调阀□板层组件板层材料：AISI304不锈钢◆板层结构形式：上下表面均无焊点的内焊法表面粗糙度：Ra≤0.5μm板层平整度：≤±0.5mm/m2板层间距：100mm有效板层尺寸：900mm×1000mm板层数目：6＋1板层有效面积：5.4m2◆板层最低温度：≤-55℃（空载）板层降温速率：≤40min(+20℃降至-50℃)板层升温速率:≤70min(-50℃升至+20℃)板层温差：≤±0.5℃板层温度范围:-50℃～+70℃压塞功能：有(顶置，液压)液压缸：缸杆SUS304液压泵站：电机西门子防护：板层与金属软管和流体分流器直接焊接固定，确保板层在长期北京博医康实验仪器有限公司LYO－5（全自动型）冻干机技术配置一览表技术文件北京博医康实验仪器有限公司TEL：010-68173889FAX：010-682338153运动中不漏油且容易清洗，板层的左、右、后三面均设防护条，以防止盘子/瓶子超出板面。□冷阱筒体材料：AISI304不锈钢冷阱形式：立式方阱冷阱视镜：钢化玻璃（带灯）盘管材料：AISI304不锈钢无缝管表面粗糙度：Ra≤0.5μm冷阱表面积：≥10m2凝冰量：≥130Kg冷阱降温速率：+20℃降到-70℃/30分钟内◆冷阱最低温度：≤-70℃(空载极限温度)除霜方式：喷淋化霜□冷冻系统冷冻机：德国BITZER（单机双级）◆冷冻机型号：S4G-16.2◆制冷剂：R404A冷冻机数量：1台板层制冷：1台（间接制冷）板层恒温制冷：1台（间接制冷）冷阱制冷：1台（直接制冷）冷凝器：水冷却式冷冻系统保护调节装置：★采用国际知名品牌的产品，精确、稳定、安全、可靠。制冷元件：膨胀阀DANFOSS（丹麦）顶盖阀Castel（意大利）电磁阀DANFOSS（丹麦）北京博医康实验仪器有限公司LYO－5（全自动型）冻干机技术配置一览表技术文件北京博医康实验仪器有限公司TEL：010-68173889FAX：010-682338154油分离器ALCO（美国）高/低压控制器DANFOSS（丹麦）油压控制器DANFOSS（丹麦）视液镜DANFOSS（丹麦）角型截止阀CASTEL（法国）截止阀DANFOSS（丹麦）气液分离器ALCO（美国）排气温度保护DANFOSS（丹麦）加液截止阀DANFOSS（丹麦）中冷板式换热器DANFOSS（丹麦）压缩机加热器BITZER（德国）压缩机马达超温保BITZER（德国）除酸过滤器芯ALCO（美国）压力表LR/REFCO（德国/瑞士）油浸式压力表冷冻油BITZER（德国）水冷凝器特艺□流体循环系统◆流体：低粘度硅油(25℃,10cSt)流体管路材料：AISI304不锈钢无缝钢管，焊接，有保温◆循环泵：丹麦GRUNDFOS湿转子屏蔽泵★丹麦GRUNDFOS循环泵为世界第一品牌循环泵数量：一台加热功率：8KW加热方式：固态继电器不锈钢板式换热器：瑞典ALFA-LAVAL测温探头：PT-100铂电阻/热电偶□真空系统◆双级旋片泵:日本...
