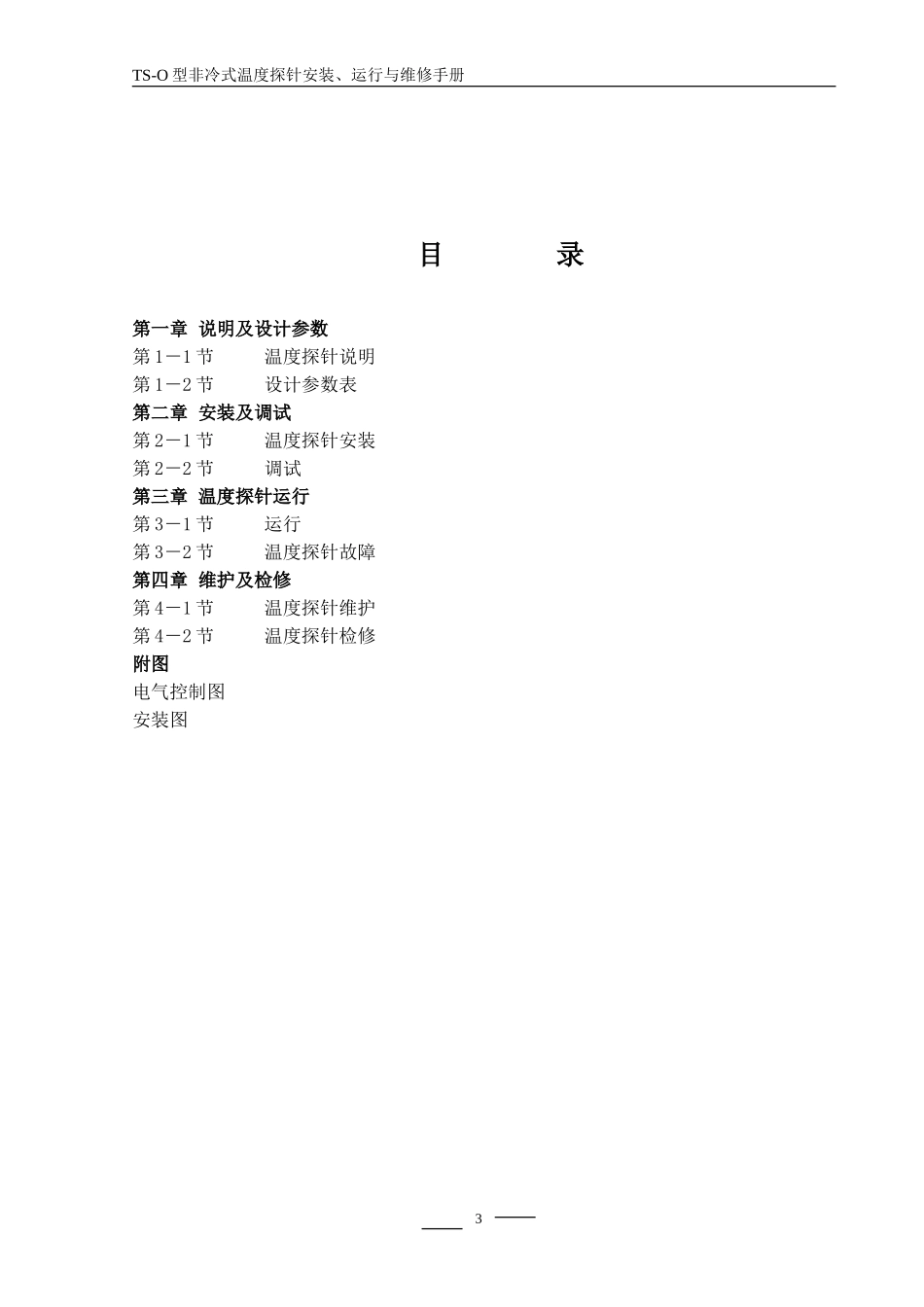

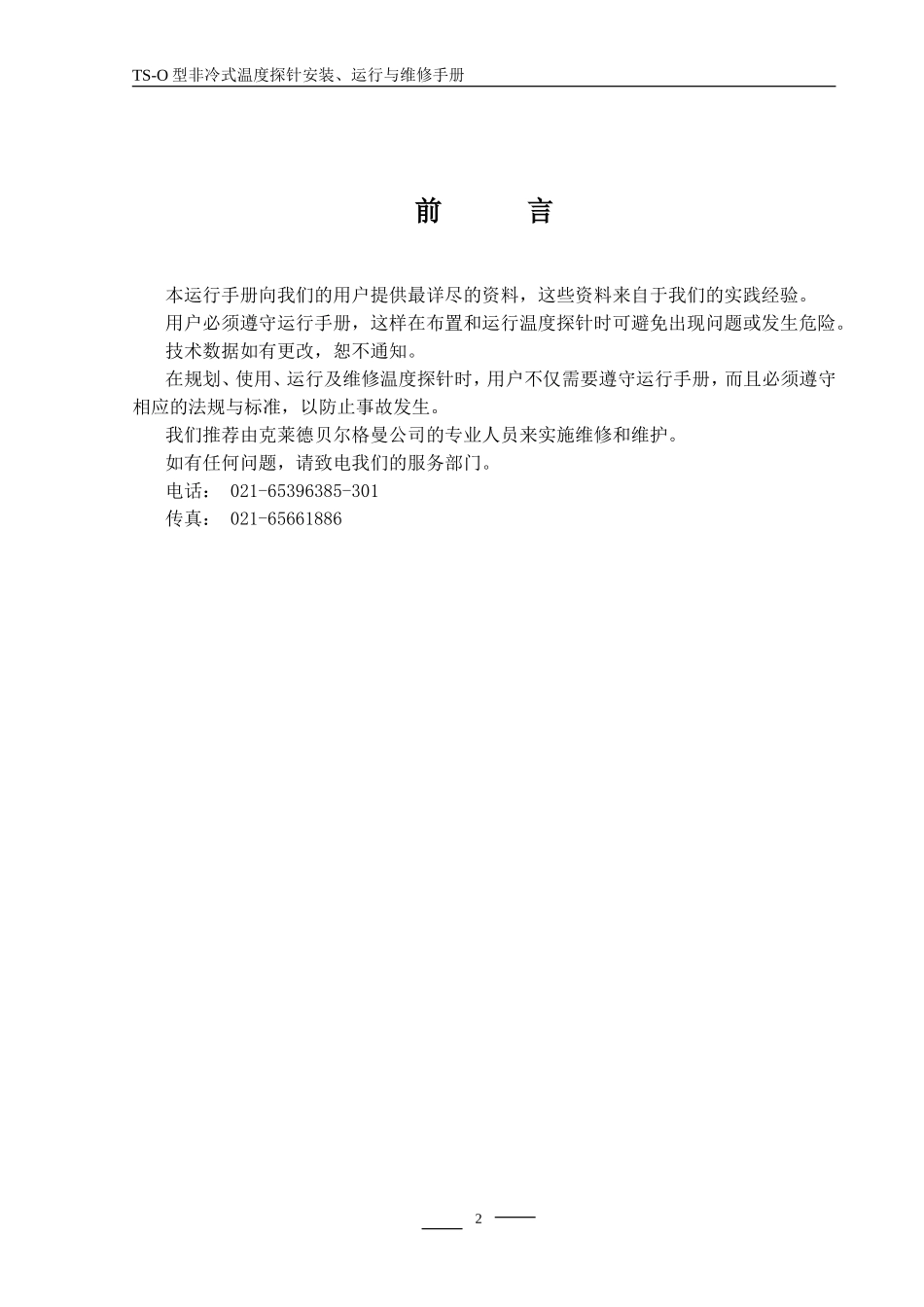

编号SC10113TS-OSM版本REV0日期2011年7月编写校对批准安徽马鞍山项目2x600MW机组锅炉TS-O型非冷式温度探针安装、运行与维修手册上海克莱德贝尔格曼机械有限公司2011年7月TS-O型非冷式温度探针安装、运行与维修手册前言本运行手册向我们的用户提供最详尽的资料，这些资料来自于我们的实践经验。用户必须遵守运行手册，这样在布置和运行温度探针时可避免出现问题或发生危险。技术数据如有更改，恕不通知。在规划、使用、运行及维修温度探针时，用户不仅需要遵守运行手册，而且必须遵守相应的法规与标准，以防止事故发生。我们推荐由克莱德贝尔格曼公司的专业人员来实施维修和维护。如有任何问题，请致电我们的服务部门。电话：021-65396385-301传真：021-656618862TS-O型非冷式温度探针安装、运行与维修手册目录第一章说明及设计参数第1－1节温度探针说明第1－2节设计参数表第二章安装及调试第2－1节温度探针安装第2－2节调试第三章温度探针运行第3－1节运行第3－2节温度探针故障第四章维护及检修第4－1节温度探针维护第4－2节温度探针检修附图电气控制图安装图3TS-O型非冷式温度探针安装、运行与维修手册第一章说明及设计参数第1－1节温度探针说明1．原理和设计参考附图：安装图温度探针一般用在锅炉过热器或再热器进口的关键区域，以防止锅炉启动过程中管壁金属的过热。温度探针由一内含探测元件的枪管构成。枪管借助行走箱伸入或退出炉膛以测量沿锅炉宽度的炉膛烟气温度。为了测量炉膛内各点的烟气温度，控制系统的设计能够使温度探针停留在其行程上的每一个预定位置。并通过位置指示仪显示出热电偶末端在炉膛内的位置。2．大梁大梁基本上由H型钢构成，用作行走箱行走的轨道。与行走箱上的驱动小齿轮啮合的齿条布置在H型钢下方。前部托轮组位于大梁的前端以支承和引导枪管。炉墙接口箱位于大梁前端板上将温度探针固定在锅炉炉墙上。另一个支撑点位于大梁后部。3．行走箱行走箱由箱体、电机齿轮箱组成，行走滚轮固定在箱体上。齿轮箱输出轴驱动行走箱上的小齿轮与大梁上的齿条啮合，实现行走箱的轴向移动。4．测量装置及枪管枪管由不锈耐热钢制成，其末端固定在行走箱上，前端固定在前部托轮组上。枪管头部同样用不锈耐热钢制成保护套，其上开孔以使烟气在热电偶端部四周流动。因此，热电偶端部可免受损坏。热电偶元件从枪管中心穿过，并与后端接线座相连。接线座配导线插头，补偿导线将信号传送到安装在导轨上的固定接线盒（对照点）。仪表导线引至该固定接线盒。5．炉墙接口箱（负压）带刮灰板的墙箱为穿过炉墙的枪管提供密封。刮灰板本身可调，以适应由于枪管自身挠度或炉墙热膨胀造成的枪管中心位置的变动。6．支吊通过前端板与炉墙接口箱，温度探针前端被固定在炉墙上；后部支吊装置则安装在由用户提供的支架上。支吊装置的设计应能适应锅炉的水平和垂直方向的膨胀。用户在安装探针时，应考虑到这些膨胀。7.电气部分总体说明温度探针电气部分主要由控制柜、就地控制箱以及热电偶、电位器、行程开关等组成。控制柜、就地控制箱内的接线已在工厂内连接完毕，并通过联机调试。(1)控制柜4TS-O型非冷式温度探针安装、运行与维修手册控制柜是温度探针的控制中枢，安装于电气设备间。空气开关、变压器、接触器、继电器、热继电器和保险丝等安装在控制箱内，其前部有检查门、底部有电缆入口。(2)就地控制箱就地控制箱安装在温度探针的大梁上，用作温度探针的就地控制。下列元件安装在就地控制箱的箱门上：电源指示灯运行指示灯故障指示灯就地/遥控选择开关前进按钮后退按钮停止按钮停机/复位按钮(3)热电偶热电偶与补偿导线相连，热电势通过补偿导线传送至温度变送器的热电偶输入端，并用温度指示仪指示炉膛内的烟气温度。(4)电位器由同步齿型带驱动的10圈线绕式电位器通过电缆与电阻/电压变送器相连，用位置指示仪（刻度0～100％）指示热电偶探头的实时位置。(5)限位开关温度探针提供下列两个限位开关：a)停止行程开关SLS若按下“前进”或“后退”按钮，SLS的动作使得温度探针的运动由向后变为向前若按下“停机/复位”按钮，则SLS的动作将使温度探针停在停用位置。b)...
