QUIRI氮气弹簧中文技术资料VIP专享VIP免费

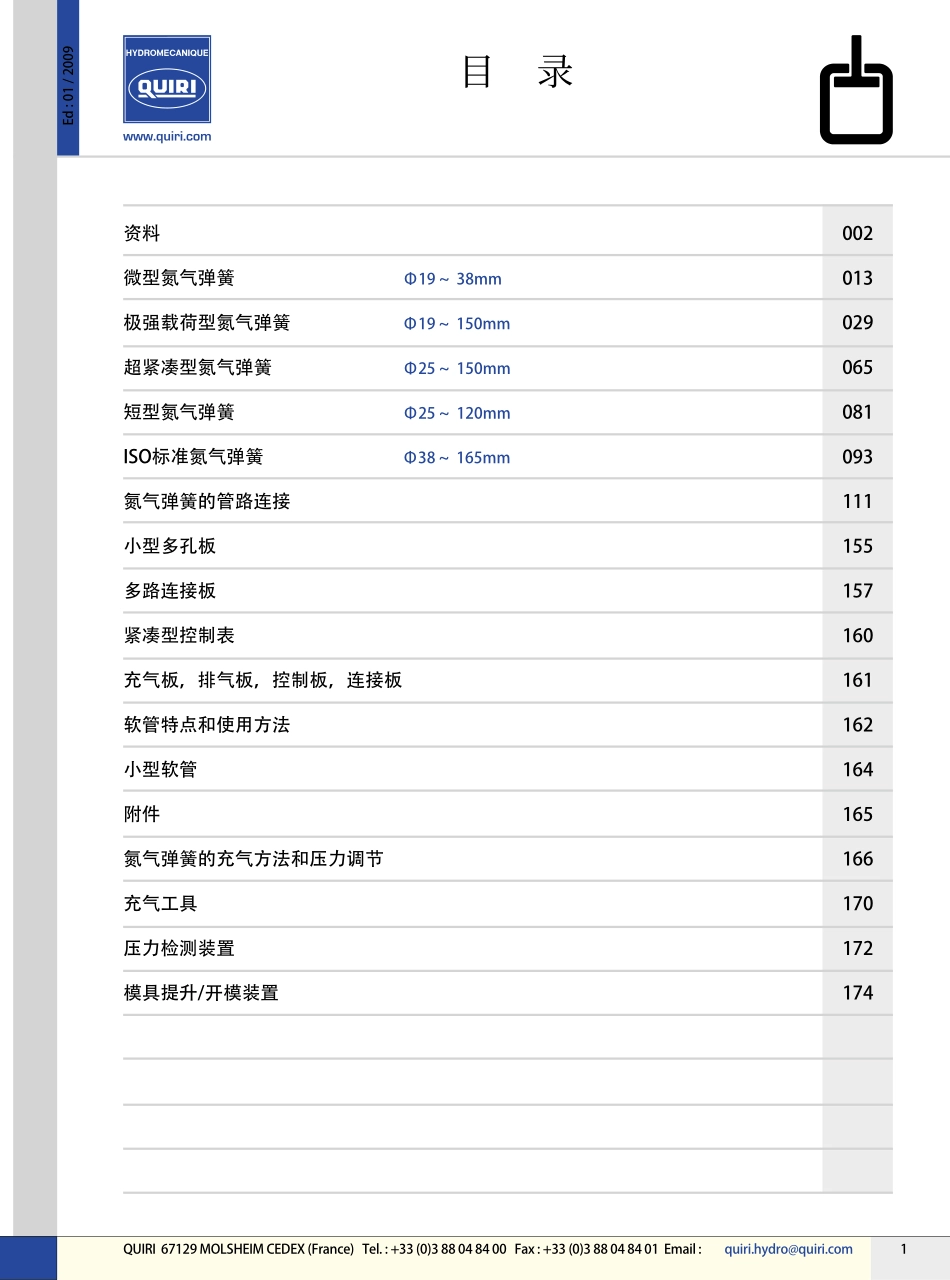

1QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009资料微型氮气弹簧Ф19~38mm极强载荷型氮气弹簧Ф19~150mm超紧凑型氮气弹簧Ф25~150mm短型氮气弹簧Ф25~120mmISO标准氮气弹簧Ф38~165mm氮气弹簧的管路连接小型多孔板多路连接板紧凑型控制表充气板，排气板，控制板，连接板软管特点和使用方法小型软管附件氮气弹簧的充气方法和压力调节充气工具压力检测装置模具提升/开模装置002013029065081093111155157160161162164165166170172174目录2QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009资料销售服务网络浙江：0571-88126752，E-mail:quiriserve@163.com美国北部美国西部加拿大巴西阿根廷法国德国英国意大利西班牙中东中国日本韩国泰国新加坡中国台湾伊朗印度乌拉圭智利墨西哥波兰葡萄牙欧盟俄罗斯土耳其澳大利亚马来西亚印度尼西亚越南摩洛哥阿尔及利亚叙利亚直销代理3QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009资料氮气弹簧系列05050000100100001501500020020000250300F(daN)C(mm)微型极强载荷型超紧凑型短型ISORG19RMGMRGRG150RG250RGPRGTRGCRGHRG缸体直径缸体直径缸体直径缸体直径缸体直径19-38mm19-150mm25-150mm38-120mm38-165mm初始载荷初始载荷初始载荷初始载荷初始载荷30-250daN170-9500daN420-18300daN500-5000daN250-10000daN最大行程:125mm最大行程:125mm最大行程:50mm最大行程:125mm最大行程:300mmp.13p.29p.65p.81p.93/p.1114QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009资料使用说明及建议氮气弹簧内部充满着高压氮气、只有经过专业培训的人员才可以维修，未经培训不可擅自打开氮气弹簧不要在氮气弹簧附近打磨或焊接，以防止火花或铁屑灼伤氮气弹簧柱塞不要对氮气弹簧进行追加工或改动不要将两个氮气弹簧柱塞杆对撞（柱塞杆上微小的划痕都有可能导致压力损失）氮气弹簧充气压力不得高于缸体所标的额定压力值不要将氮气弹簧于目录以外的用途必须使用氮气对氮气弹簧进行充气使用其他气体会造成人身伤害工作温度:0-70℃.氮气弹簧理论上可以使用全部行程，但设计和使用时，建议保留10%的行程以达到最佳工作状况并保证安全。CC无论是工作方向的偏斜还是模具本身的偏斜，都会使氮气弹簧受到侧载，这将增加导向套、密封圈及柱塞之间的磨损。所以，要尽量避免侧载。������避免与模板上的润滑剂或者清洁剂直接接触，在氮气弹簧的安装孔内留取足够的排放空间以保护氮气弹簧。柱塞先端的螺纹孔只用于装配和拆卸氮气弹簧不要用于安装或者保护氮气弹簧模具晃动或没有对正将损坏氮气弹簧在柱塞未完全伸出时不可对氮气弹簧充气。用一个T型把手082078/000(M8)或(M6)旋入柱塞先端螺纹孔内并用放气工具压下充气阀，然后向上拉出柱塞直至最高点。5QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009资料技术资料ISO氮气弹簧结构上唇形密封圈柱塞防尘圈O形圈O形圈O形圈导向套挡圈挡圈缸体毛细管润滑油下唇形密封圈冷却室润滑油充气阀螺塞氮气6QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009P=150barP=150bar氮气弹簧的力是内部氮气的气体压力和工作面截面积的乘积Fkgf=PbarxScm2,S=(πxd2/4),π=3.14柱塞式密封氮气弹簧RG1500ISO系列d=36mm=3.6cmP=充气压力=150barS=π/4x3.62=10.17cm2F1=150x10.17=1525kgf单位换算:10bar=1MPa1kgf=9.81N1daN=10N=1.02kgf活塞式密封氮气弹簧:超紧凑型此类型氮气弹簧的工作面截面积是缸体内径，请注意密封圈位置RGC1800超紧凑型d=40mm=4cmP=150barS=π/4x42=12.56cm2F1=150x12.56=1884kgf氮气弹簧力的计算资料技术资料7QUIRI67129MOLSHEIMCEDEX(France)Tel.:+33(0)388048400Fax:+33(0)388048401Email:quiri.hydro@quiri.comEd:01/2009增压比K...
