LH型葫芦双梁使用说明书新规VIP免费

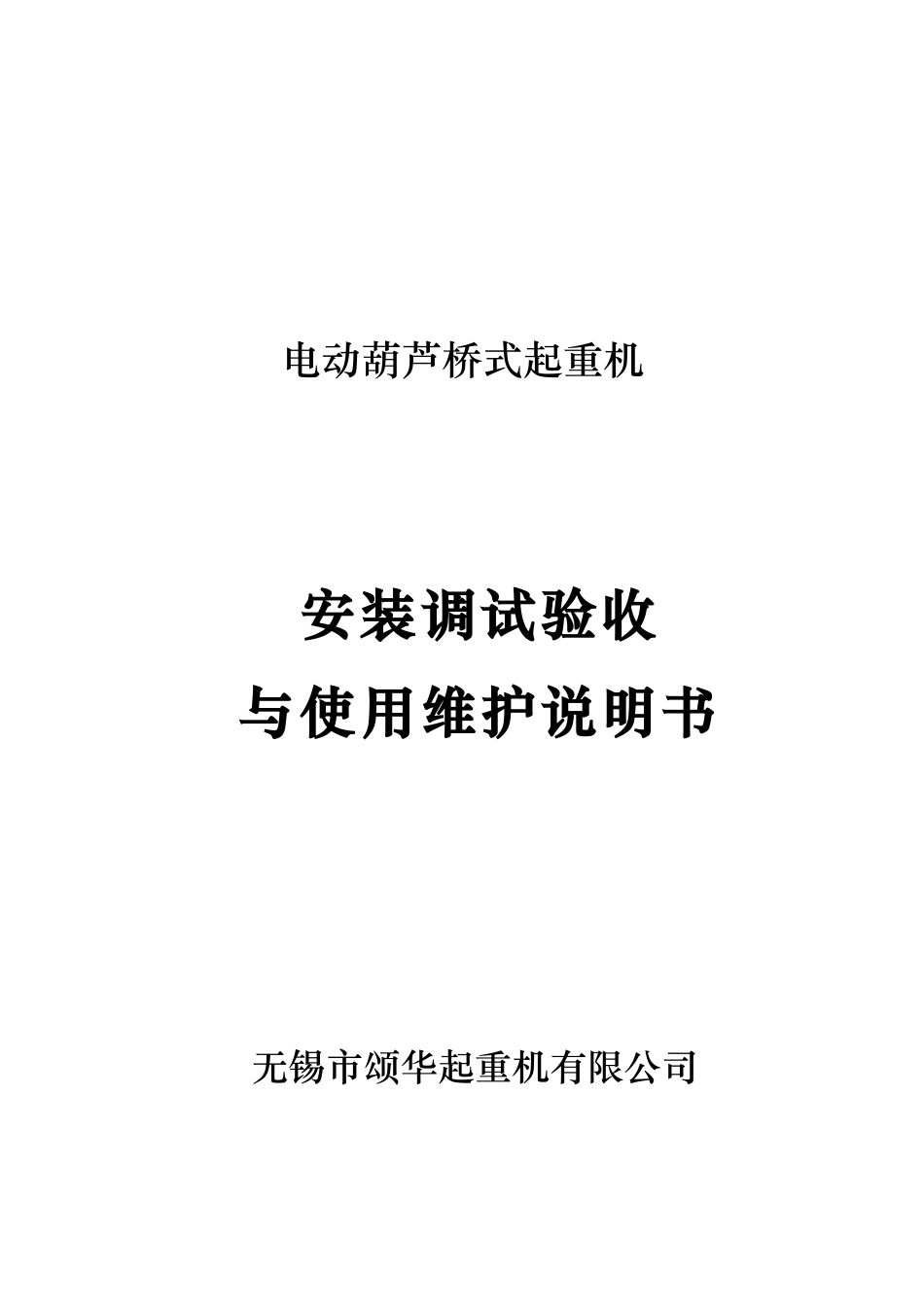

电动葫芦桥式起重机安装调试验收与使用维护说明书无锡市颂华起重机有限公司目录一、起重机主要性能参数及使用环境的要求…………………（2）二、各机构及各系统的原理及相应说明………………（3）三、安装说明及其要求…………………………（4）四、起重机架设说明及其要求…………………（5）五、操作使用说明及其要求…………………………（6）六、维护保养说明及其要求………………………（7）七、保管、运输说明及其要求……………………（8）八、安全注意事项……………………………………（9）九、运转试验说明…………………………（10）一、起重机主要性能参数及使用环境的要求LH型电动葫芦桥式起重机(以下简称起重机)是与CD1型（单速）或MD1型（双速）电动葫芦配套使用的一种有轨运行的轻小型起重机。起重量为1～32t,跨度2为7.5m～22.5m,工作级别为A3。使用于制造，装配，仓库等一般吊重场所。本产品设有地面和操驶室两种操作方式，驾驶室又设有端面及侧面开门两种结构，以供用户选择。起重机采用380伏50赫兹，主要性能参数可参阅起重机的附加图中总图所载有关数据(见下表)。型号LH20/5t-20.2m电动葫芦桥式起重机A3驾操项目主起升10t(CD120t-9m)付起升5t(CD3t-12m)起升速度V=3.5m/minV=8m/min倍率21钢丝绳6x37+NF-14-1770I6x37+NF-13-1670I卷筒直径/mm//电动机型号ZDS151-61.5/13ZD141-4F14.5功率/kw1.5/134.5转速/r/min9301380减速机型号/速比/制动器型号/制动力矩/n.m/项目大车运行机构小车运行机构运行速度/m/min2020车轮直径/mmφ270φ2003电动机转速/r/min13801380型号ZDY3.00DZDY121-4功率/kw2x1.52x0.8减速机型号//速比//制动器型号//制动力矩/n.m//起重机轨道:15kg(小车)38kg(大车)电源：3相380V50HZ起重机最大轮压:85KN起重机自重:8.50t二、各机构及各系统的原理及相应说明1、金属结构：本起重机主梁采用钢板焊成的箱体。端梁为钢板压制的U型梁焊成的箱体。主端梁采用M20高强度螺栓连接成起重机的承载结构。2、电动葫芦：配套的电动葫芦详见其相应型号的有关说明书。3、起重机运行机构：本产品采用分别驱动，每套机构采用锥形电机通过“二闭一开”式齿轮驱动装置带动驱动轮。4、电气设备：起重机运行电机有单、双速锥形鼠笼式电机（用于地面操作的20、30和45m/min）和锥形转子绕线式电机（用于驾驶室操作的45、60和75m/min）两种。起重机设有安全装置，如起升高度限位开关、行程开关等。三、安装说明及其要求1、按附图1将主梁端梁用螺栓连接注意安装时必须清除主梁、端梁接触面上的防锈剂，毛刺。使之与原毛坯面接触，同时注意主梁与端梁中心线对中。如果主端梁连接采用标准紧固件（高强度大六角头螺栓，螺母和垫圈）时，应使用测力扳手拧紧，所需拧紧力矩为600N.m。4四、起重机架设说明及其要求1、安装起重机时，电动葫芦可预先装在主梁上一起吊装，也可随后安装。2、操作室一般应在起重机桥架吊装完毕后再另行安装。3、安装有关电气设备，把起重机的驱动轮稍许抬高调试电机，使之转向一致5、按图2架设安全滑线（详见安全滑线使用说明书）6、操纵线路的安装连接必须保证起重机动作方向与操作按钮规定的方向一致。五、操作使用说明及其要求（一）安全技术规则1、使用起重机必须遵守的安全技术规则：⑴应有专职人员来操纵起重机。⑵起重机的侧面，必须挂上注明起重机的最大起重量、跨度、工作级别、制造厂的标牌。⑶起重机工作的时候，除操纵室外，其余地方不准站人。⑷在起重机上进行检测或修理时，起重机必须断电。⑸起重机不带重物运行时，吊钩离地2.5米（即超过一个人的高度）。⑹严格禁止起重机在搬运重物时，重物从人头上越过。⑺起重机带重物运行时，重物最低离重物运行线路上的最高障碍物至少0.5米。⑻严格禁止用吊钩运送或起升人员。⑼禁止用任何方法从起重机上抛下物品。⑽工具、备品，紧固件、杂物等必须贮放在专门的箱子内，禁止随便散放在起重机上，以避免物件落下时发生人身或损坏设备事故。⑾起升液太金属、有害液体及重要物品时，不论重量多少，必须先稍微起升重物离地150~200毫米。验证制动器的可靠性以后再正常起升工作。⑿禁止将燃物品（如煤...
