常用管材介绍VIP免费

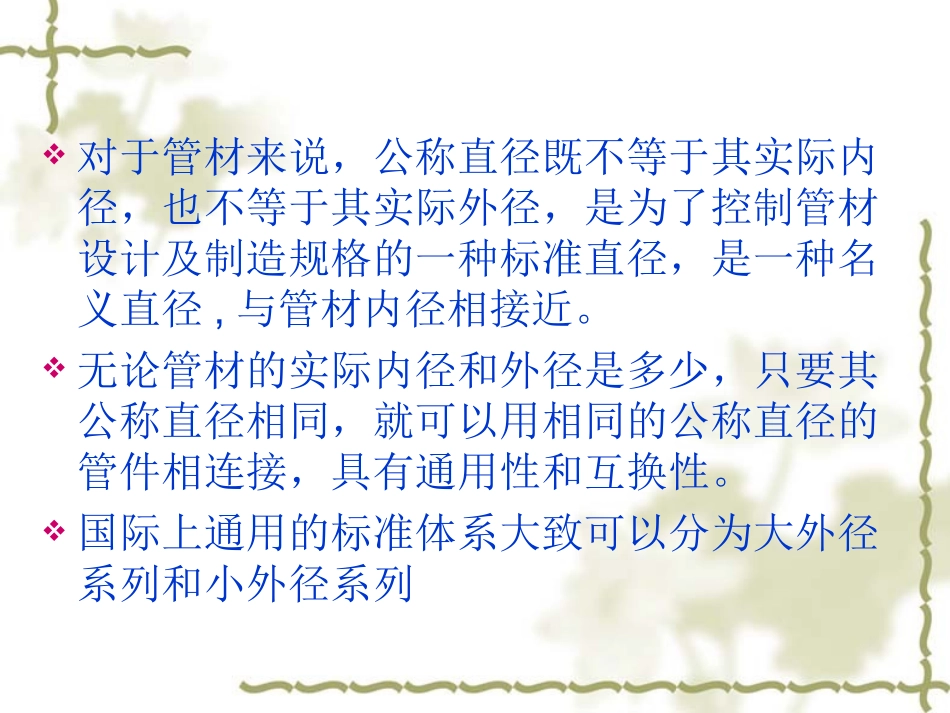

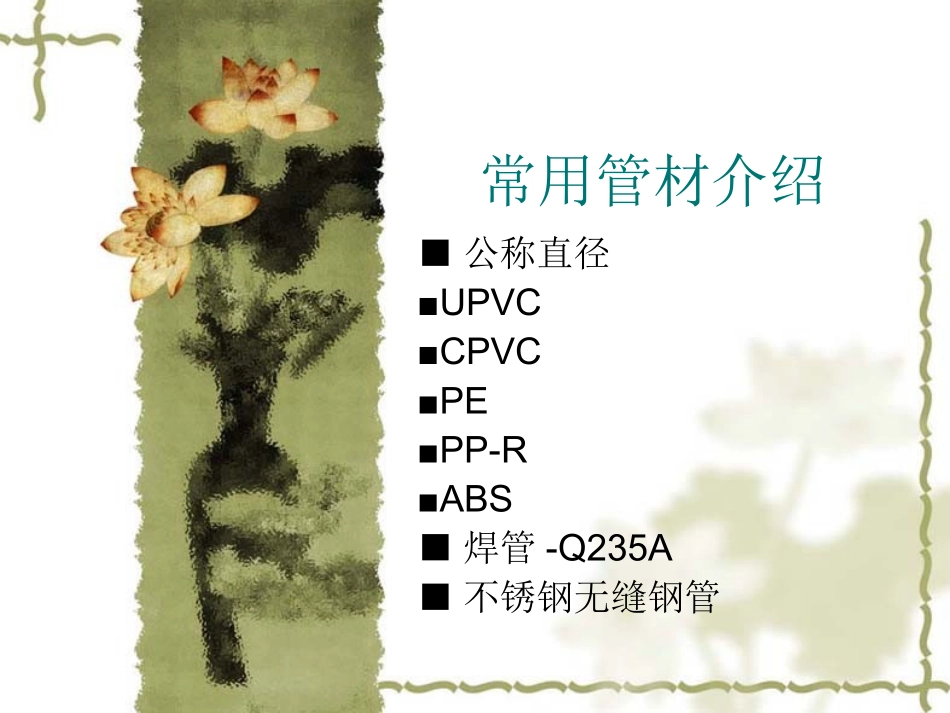

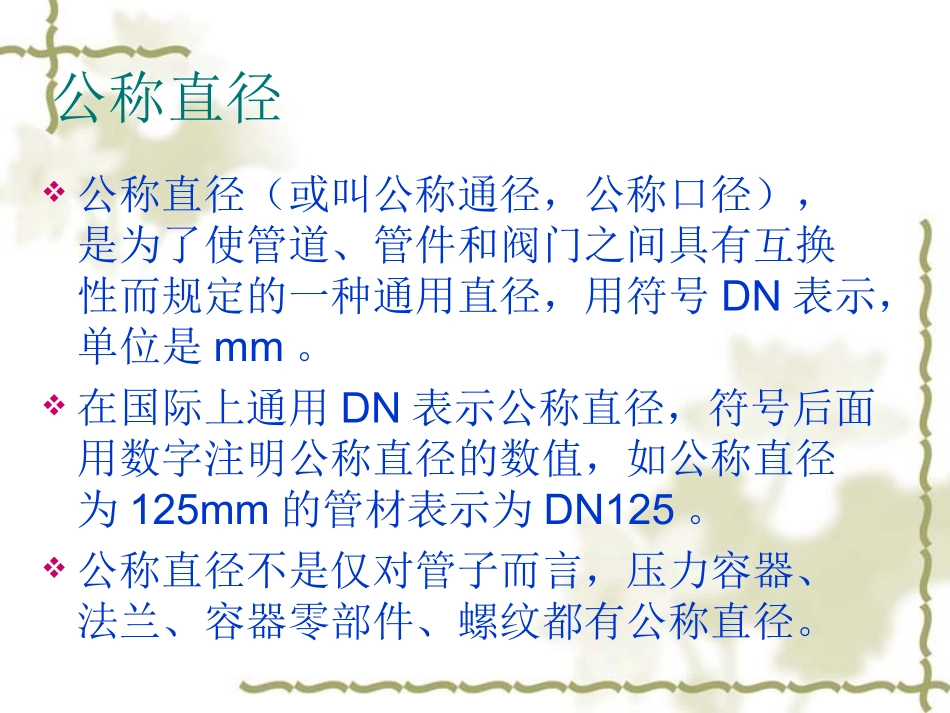

常用管材介绍■公称直径■UPVC■CPVC■PE■PP-R■ABS■焊管-Q235A■不锈钢无缝钢管公称直径公称直径（或叫公称通径，公称口径），是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。在国际上通用DN表示公称直径，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DN125。公称直径不是仅对管子而言，压力容器、法兰、容器零部件、螺纹都有公称直径。对于管材来说，公称直径既不等于其实际内径，也不等于其实际外径，是为了控制管材设计及制造规格的一种标准直径，是一种名义直径,与管材内径相接近。无论管材的实际内径和外径是多少，只要其公称直径相同，就可以用相同的公称直径的管件相连接，具有通用性和互换性。国际上通用的标准体系大致可以分为大外径系列和小外径系列大外径系列：DN15---Ø22mmDN20---Ø27mmDN25---Ø34mmDN32---Ø42mmDN40---Ø48mmDN50---Ø60mmDN65---Ø76（73）mmDN80---Ø89mmDN100---Ø114mmDN125---Ø140mmDN150---Ø168mmDN200---Ø219mmDN250---Ø273mmDN300---Ø324mmDN350---Ø360mmDN400---Ø406mmDN450---Ø457mmDN500---Ø508mmDN600---Ø610mm小外径系列：DN15---Ø18mmDN20---Ø25mmDN25---Ø32mmDN32---Ø38mmDN40---Ø45mmDN50---Ø57mmDN65---Ø73mmDN80---Ø89mmDN100---Ø108mmDN125---Ø133mmDN150---Ø159mmDN200---Ø219mmDN250---Ø273mmDN300---Ø325mmDN350---Ø377mmDN400---Ø426mmDN450---Ø480mmDN500---Ø530mmDN600---Ø630mm1.UPVC管硬聚氯乙烯管，是给水、排水常用的管材。管材一般为灰色或白色主要性能特点：建筑排水用硬聚氯乙烯（PVC-U）管材具有良好的耐老化性能，能长期保持其理化性能，阻燃性好，耐腐蚀性强，使用寿命长，不易结垢，质轻，绝缘性能好等特点。规格：管材的规格用dn(公称外径)×e(公称壁厚)表示dn:20～1000mme:2.0～30.6mm管材长度一般为4m或6m给水用UPVC管规格尺寸（截取）公称外径dn管材S系列SDR系列和公称压力S16SDR33PN0.63S12.5SDR26PN0.8S10SDR21PN1.0S8SDR17PN1.25S6.3SDR13.6PN1.6S5SDR11PN2.0S4SDR9PN2.5公称壁厚en20----------2.02.325--------2.02.32.832------2.02.42.93.640----2.02.43.03.74.550--2.02.43.03.74.65.6632.02.53.03.84.75.87.1752.32.93.64.55.66.98.4902.83.54.35.46.78.210.11102.73.44.25.36.68.110.01253.13.94.86.07.49.21.41403.54.35.46.78.310.312.7管材系列S：与公称外径和公称壁厚有关的无量纲数，可用于指导管材规格的选用。S=（dn-en）/2en标准尺寸比SDR：管材的公称外径与公称壁厚的比值：SDR=dn/en公称压力PN：相当于管材在20℃时的最大工作压力，单位为兆帕。2.CPVCCPVC为氯化聚氯乙烯，是有PVC树脂氯化改性后制得，提高了材料的耐热性、耐酸、碱、盐、氧化剂等的腐蚀，是一种应用前景广阔的新型工程塑料CPVC管主要用于输送热水及腐蚀性介质，在不超过100℃时可以保持足够的强度，而且在较高的内压下可以长期使用。CPVC的重量是黄铜的1/6，钢的1/5，且有极低的导热性，因此，用CPVC制造的管道，重量轻，隔热性能好，不需保温。3.PE聚乙烯管，常用于给水管和燃气管颜色一般为黑色或蓝色（暴露在阳光下的敷设管道应为黑色）主要性能特点：强度高、抗腐蚀、耐温、无毒、耐老化、流体阻力小、质量轻、价格低、可回收规格PE管材料分为五类：PE32、PE40、PE63、PE80、PE100用于给水管的材料主要是PE80和PE100管材的规格用dn(公称外径)×en(公称壁厚)表示PE80dn:25～1000mmen:2.3～59.3mmPE100dn:32～1000mmen:3.0～59.3mm管材长度一般为4m、6m、12mPE80级聚乙烯管材公称压力和规格尺寸(截取)公称外径dn,mm公称壁厚en,mm标准尺寸比SDR33SDR26SDR17SDR13.6SDR11公称压力,MPa0.40.60.81.01.2525--------2.332--------3.040--------3.750--------4.663------4.75.875----4.55.66.890--4.35.46.78.2110--5.36.68.110.0125--6.07.49.211.41404.36.78.310.312.74.PP-RPP是聚丙烯管，PP-R是其中的一类，此外还有PP-B,PP-HPP-H均聚聚丙烯PP-R无规共聚聚丙烯PP...
