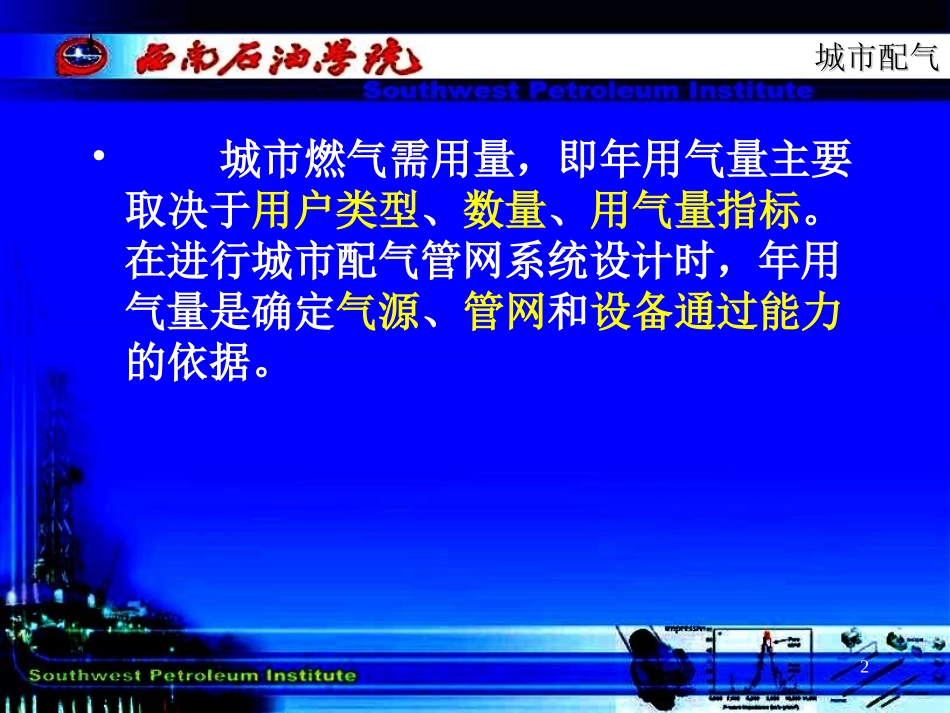

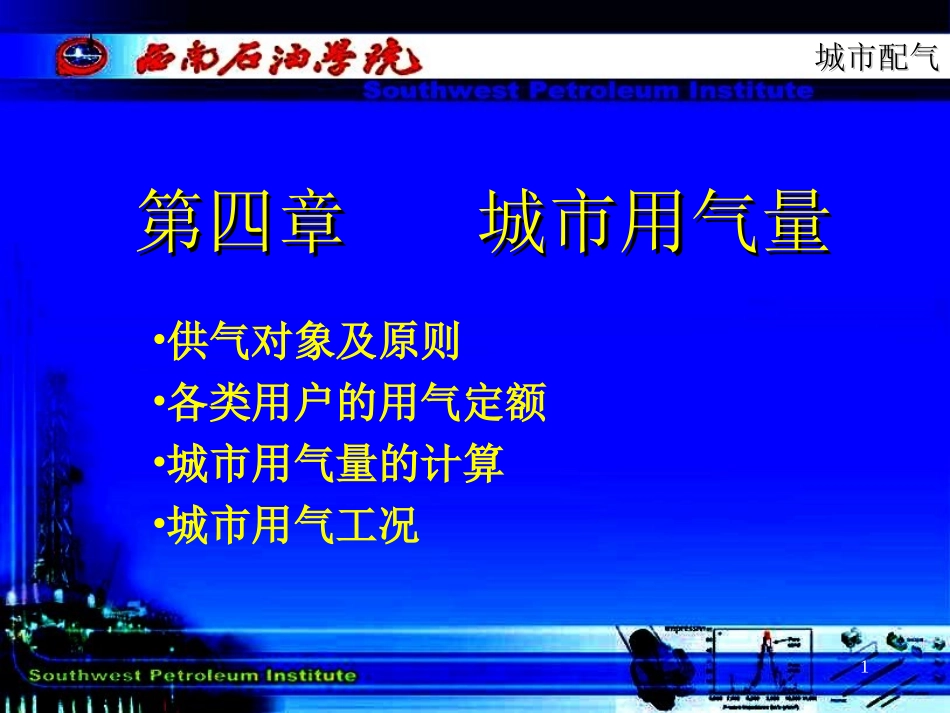

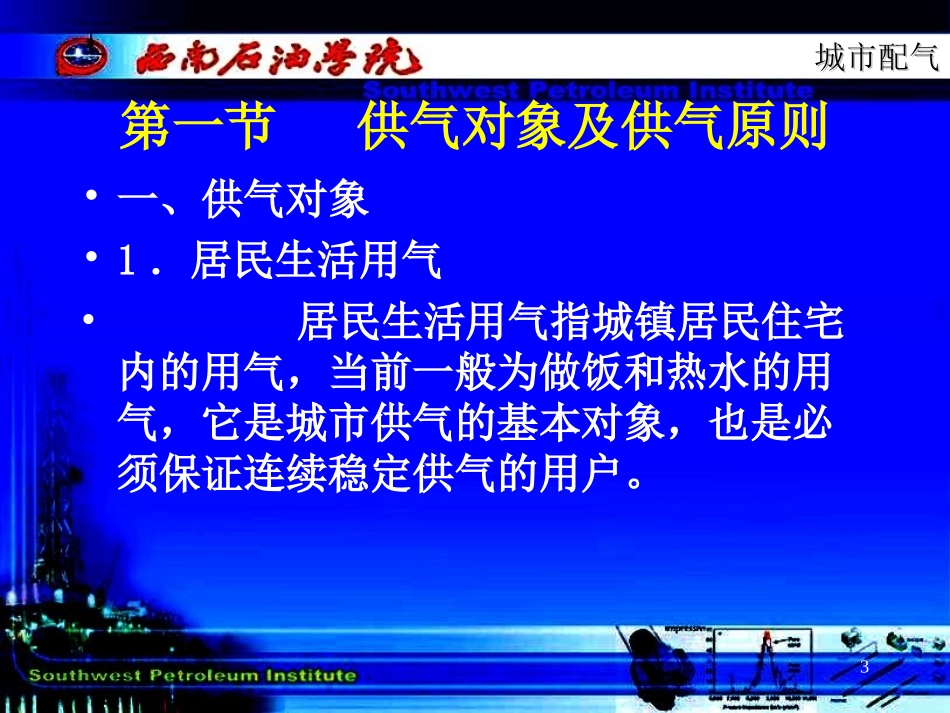

城市配气城市配气1第四章城市用气量第四章城市用气量•供气对象及原则•各类用户的用气定额•城市用气量的计算•城市用气工况城市配气城市配气2•城市燃气需用量，即年用气量主要取决于用户类型、数量、用气量指标。在进行城市配气管网系统设计时，年用气量是确定气源、管网和设备通过能力的依据。城市配气城市配气3第一节供气对象及供气原则•一、供气对象•1．居民生活用气•居民生活用气指城镇居民住宅内的用气，当前一般为做饭和热水的用气，它是城市供气的基本对象，也是必须保证连续稳定供气的用户。城市配气城市配气4•2．公共建筑用气•公共建筑用气指城镇公共建筑物内的生产和生活用气，公共建筑用户主要包括职工食堂、饭店、宾馆、理发店、洗衣店、浴室、机关、学校、幼儿园、医院、科研单位等。•3．工业企业生产用气•工业企业生产用气指用天然气作为原料、燃料来生产某种产品。这类用户的用气量一般较均衡，有规律。•4.建筑物采暖、空调及汽车用气城市配气城市配气5二、供气原则•采取以民用为主供气原则。•1．民用用气供气原则•（1）优先满足城镇居民炊事和生活用热水的用气。•（2）尽量满足幼托、医院、学校、旅馆、食堂和科研等公共建筑的用气。•（3）人工煤气一般不供应锅炉用气。如天然气气量充足，可发展燃气采暖，但要拥有调节季节不均匀用气的手段。城市配气城市配气62．工业用气供气原则•（1）优先满足工艺上必须使用燃气，但用气量不大，自建煤气发生站又不经济的工业企业用气。•（2）对临近管网，用气量不大的其它工业企业，如使用燃气后可提高产品质量，改善劳动条件和生产条件的，可考虑供应燃气。•（3）使用燃气后能显著减轻大气污染的工业企业。•（4）作为缓冲用户的工业企业。•（5）油煤气不宜供应可以直接烧重油的工业企业。城市配气城市配气73．工业与民用供气的比例•城市供气在气量分配时，应兼顾工业与民用。在正常情况下，工业与民用的供气量应有一定的比例，这个比例的确定既要从供气和需求的具体情况出发，也要考虑发展一定数量的工业用户，因为工业用户用气量比较均匀，它在城市用气量中占有一定的比例时，将有利于平衡民用耗气的不均匀性，此外，还应考虑一定数量的工业用户作为缓冲用户，用来平衡城市天然气供应的季节不均匀性及节日高峰负荷。城市配气城市配气8城市配气城市配气9第二节各类用户的用气定额•用气定额又称为用气量指标。•1．居民生活用气定额•居民生活用气定额与生活水平、生活习惯、地区的气象条件、燃气用具的配置情况、有无集中采暖及热水供应、公共生活服务网（食堂、熟食店、饮食店、溶室、洗衣房等）、居民每户平均人口数、燃气价格等因素有关。城市配气城市配气10城市配气城市配气11•按我国城市燃气设计的经验，当住宅内设燃气灶，并有集中供热水设施时，炊事用气定额为2680MJ/人·a；•无集中供热水和燃气热水器时，炊事及不包括洗衣的日常用热水的用气定额为3400MJ/人·a；•当住宅内设燃气灶及燃气热水器时，炊事及不包括洗衣的日常及洗涤用热水的用气定额为5320MJ/人·a。城市配气城市配气122．公共建筑用气定额•公共建筑用气定额与用气设备的性能、热效率、加工食品的方式和地区的气象条件等因素有关。城市配气城市配气13城市配气城市配气143．工业产品用气定额工业企业用气定额指工业企业用天然气生产某种单位产品所需的热量。因此，工业企业用气定额与企业的产品名称以及生产产品的加热设备有关。城市配气城市配气15城市配气城市配气16第三节城市用气量的计算•一.居民生活年用气量•居民生活年用气量与城镇居民人数、气化率、居民生活用气定额及天然气的燃烧值（按天然气低热值计算）有关。•气化率是指城镇居民使用天然气的人口数占城镇总人口数的百分比。一般城市的气化率很难达到100%，是因为有的旧房屋结构不符合安装天然气设备的条件，或居民点离管网太远，或其它原因。城市配气城市配气17•Qy——居民生活年用气量（Nm3/a）；•M——居民人数（人）；•K——气化率（%）；•q——居民生活用气定额（kJ/人·a）；•H1——燃气低热值（kJ/Nm3）。1HNKqQy居民生活年用气量：城市配气城...
