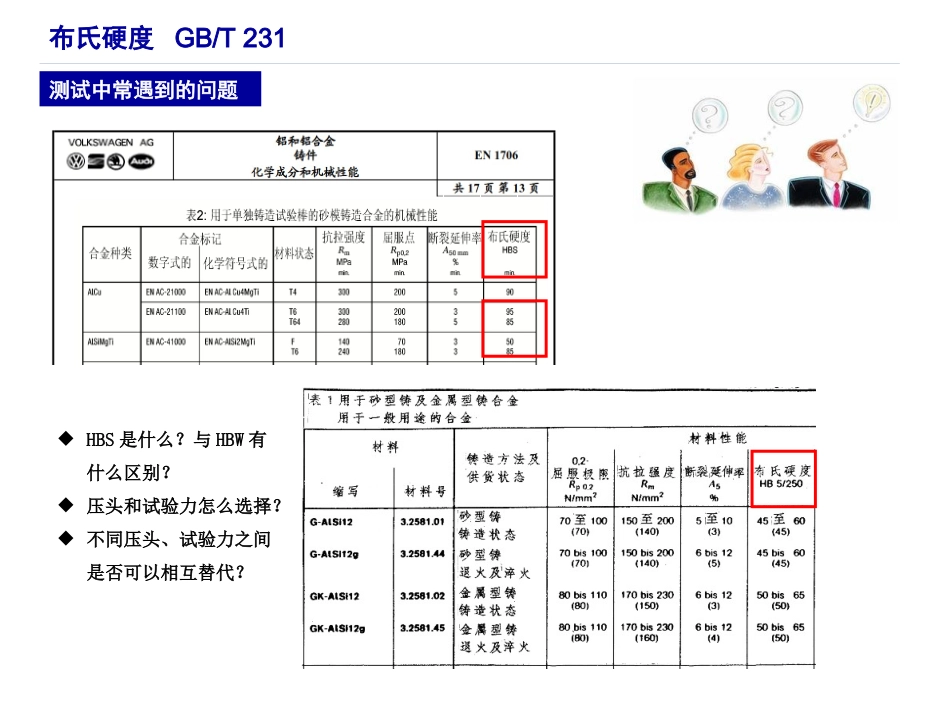

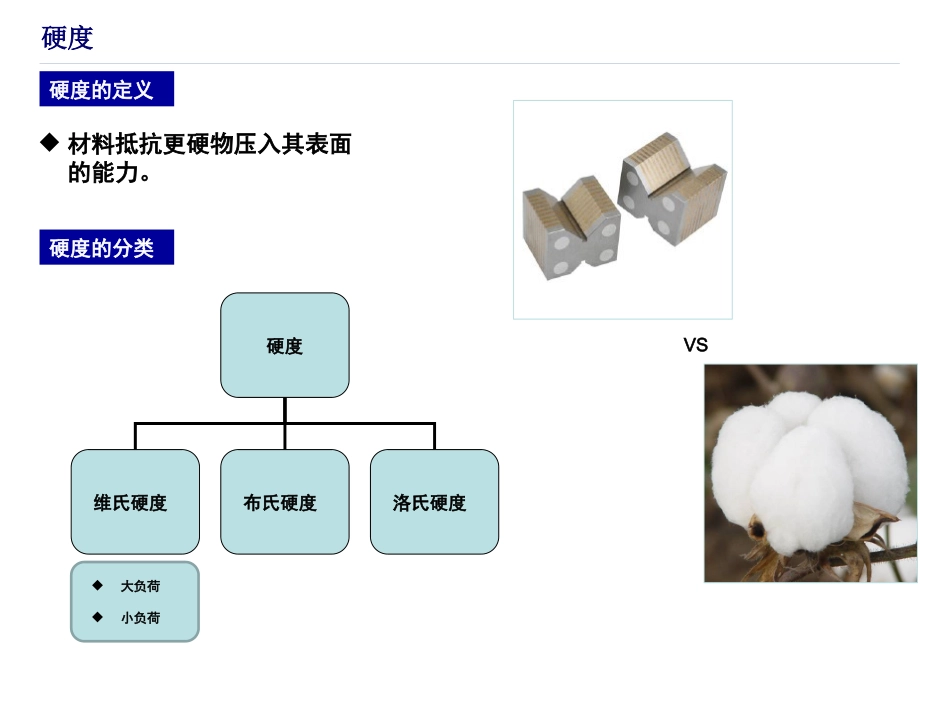

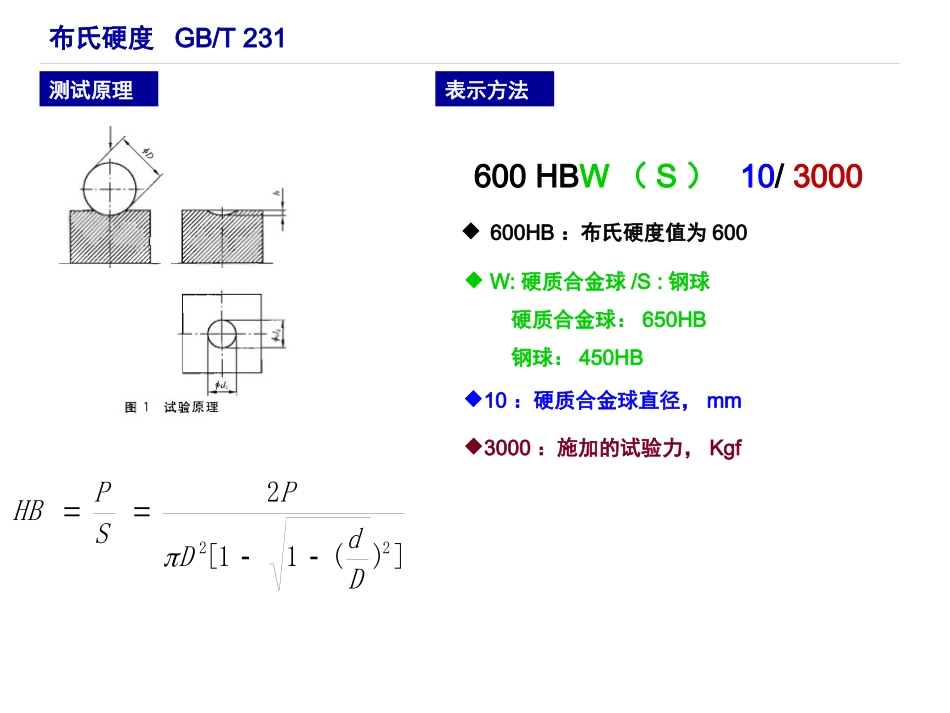

布氏硬度GB/T231硬度VS硬度的定义材料抵抗更硬物压入其表面的能力。硬度的分类硬度维氏硬度布氏硬度洛氏硬度大负荷小负荷布氏硬度GB/T231测试中常遇到的问题HBS是什么?与HBW有什么区别?压头和试验力怎么选择?不同压头、试验力之间是否可以相互替代?布氏硬度GB/T231测试原理])(11[222DdDPSPHB表示方法600HBW(S)10/3000600HB:布氏硬度值为600W:硬质合金球/S:钢球硬质合金球:650HB钢球:450HB10:硬质合金球直径,mm3000:施加的试验力,Kgf布氏硬度GB/T231布氏硬度测试的两个基本准则1、试验后要使压痕直径处于以下范围内:0.24D≤d≤0.6D2、试验力和压头直径的平方之比为一个常数F/D2=F1/D12=F2/D22=KK:30,15,10,5,2.5,1布氏硬度GB/T231试验后要使压痕直径处于以下范围内:0.24D≤d≤0.6D当获得d值不在0.24D<d<0.6D范围内,要重新选择K值,当d<0.24D时,K值向增大方向选用;当d>0.6D时,K值向减小方向选用。布氏硬度GB/T231试验力和压头直径的平方之比为一个常数&使用不同压头和试验力获得相同布氏硬度值的充分条件:A为材料常数布氏硬度GB/T231HBW2.5/62.5HBW10/1000
